3.4 Anschluß der Versorgungsspannung
Folgende Anschlüsse werden benötigt:
- Flachstecker 6,3 mm x 0,8 mm (DIN 46422)
Auf Wunsch bieten wir auch anreihbare Schraubklemmen an.
6,3 mm
+ -
41 42 43
44 45 46
90
80
81
82 83 84 85 86 87
111 112 113 211 212 213 311 312 313 411 412 413
6,3 mm
51 52 53
54 55 56
L/L+ N/L-
88
Flachstecker / Schraubklemmen

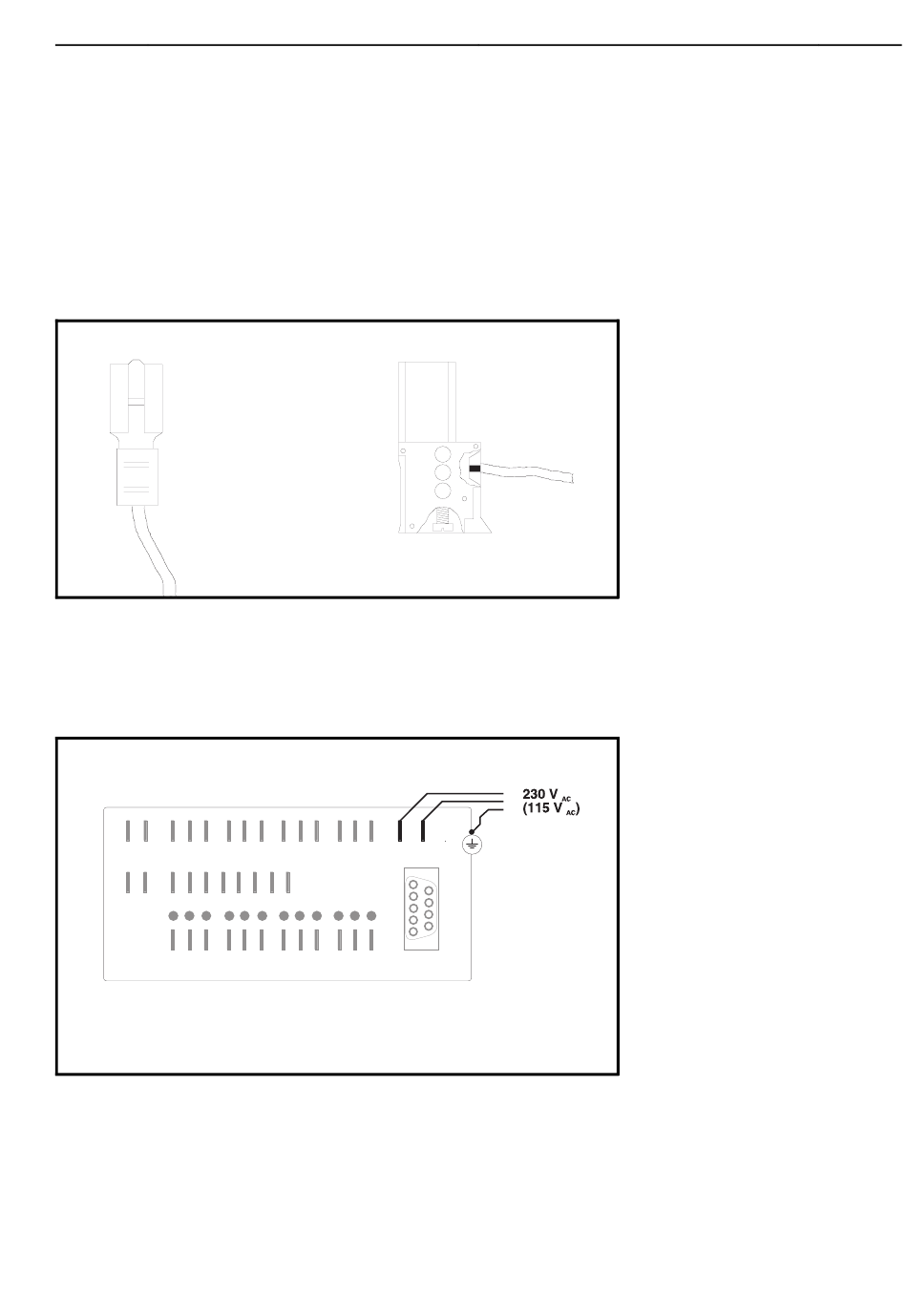

Anschlußbeispiel für Wech-
selspannungen 230 VAC / 115
VAC
L
N
PE
Einbau 3
3 - 4
