10 Grenzwerte
10 Einstellung der Grenzwerte (Funktionsebene 3)
10.1 Grenzwerte der Analog- und Mathematikkanäle

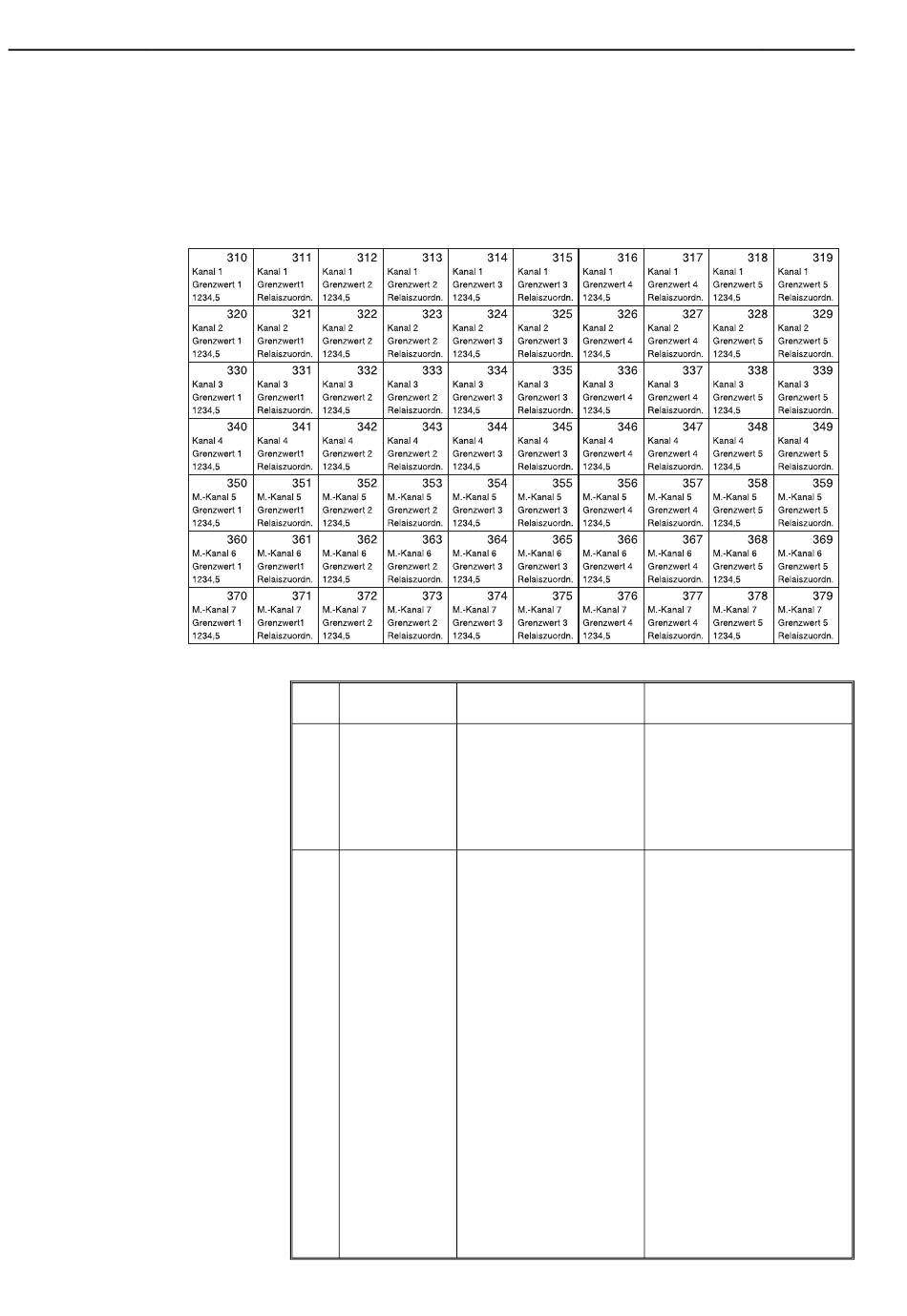

Übersicht, Funktionsebene 3
Grenzwerte Analogkanäle
(x = 1..4)
Grenzwerte der Mathematik-
kanäle (x = 5..7)
10 - 1
Hier stellen Sie die Grenzwerte der Analog- und Mathematikkanäle ein.
Pos.
Bedeutung
Grenzwert GW
3x0
1
einstellen
Grenzwert
3x1
GW 1
zuordnen
Auswahl
Vorzeichen
4 Stellen Ziffern
(Dimension und
Kommaposition werden
vom Analog- oder
Mathematikkanal
übernommen)
Grenzwertart:aus
unten
oben
Signaländerungsgeschwindigke
Gradient
Wirkung auf:
Relais 1
Relais 2
Relais 3
Relais 4
Ka. Alarm
gl. Alarm
memo-log
Funktion/Beschreibung
keine Überwachung
Wirkung bei Unterschreitung
Wirkung bei Überschreitung
Wirkung bei
it ("Steilheit")
Grenzwert wirkt auf Rel. 1
Grenzwert wirkt auf Rel. 2
Grenzwert wirkt auf Rel. 3
Grenzwert wirkt auf Rel. 4
Kanalalarm
Bei Grenzwertverletzung wirkt
Alarmzyklusspeicherfunktion
von Kanal x
globaler Alarm
Bei Grenzwertverletzung wirkt
Alarmzyklusspeicherfunktion
aller Kanäle
