10 Grenzwerte
10.3 Klemmenbelegung der Relaisausgänge

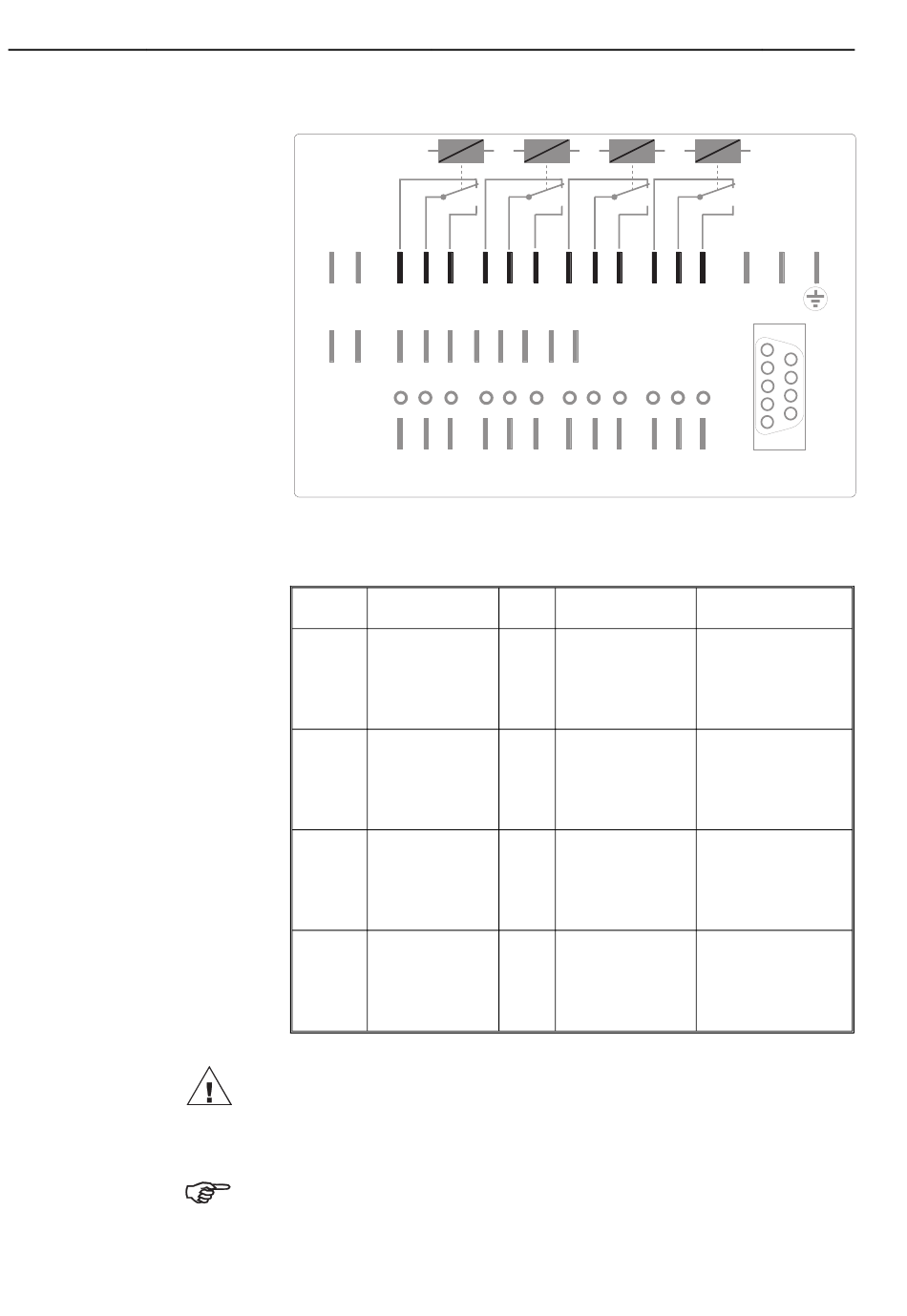

Rückwand
(Relais im Grenzwertfall
bzw. bei Netz "aus")
Belegung
10 - 3
+ -
41 42 43
90 80 81 82 83 84 85 86 87
111 112 113 211 212 213 311 312 313 411 412 413
Klemme Kontakt
41 Ruhekontakt
42
Umschaltkontakt
43 Arbeitskontakt
44 Ruhekontakt
45 Umschaltkontakt
46 Arbeitskontakt
51 Ruhekontakt
52 Umschaltkontakt
53 Arbeitskontakt
54 Ruhekontakt
55 Umschaltkontakt
56 Arbeitskontakt
Vorsicht: An die Relais-Umschaltkontakte darf eine Spannung bis zu 250 V
angelegt werden (z.B. Leiter (L) und der Schaltausgang). Ein gleichzeitiger
Anschluß von Leiter (L) und Nichtleiter (N) an Arbeits- und Ruhekontakt ist
nicht zulässig.
Hinweis: Es kann gleichzeitig an einem Relais eine Sicherheitskleinspan-
nung und am anderen Relais eine Spannung bis 250 V
wenn auf eine sicherheitstechnisch einwandfreie Kabelführung geachtet
wird.
44 45 46 51 52 53 54 55 56
88
Relais Funktion
aus
Grenzwert unten
1
Grenzwert oben
Gradient
aus
Grenzwert unten
2
Grenzwert oben
Gradient
aus
Grenzwert unten
3
Grenzwert oben
Gradient
aus
Grenzwert unten
4
Grenzwert oben
Gradient
memo-log
L/L+ N/L-
Ansprechbar von:
Analogkanal 1..4
Mathematikkanal
5..7
Analogkanal 1..4
Mathematikkanal
5..7
Analogkanal 1..4
Mathematikkanal
5..7
Analogkanal 1..4
Mathematikkanal
5..7
angelegt werden,
eff
