9 Analog- und Mathematikkanäle

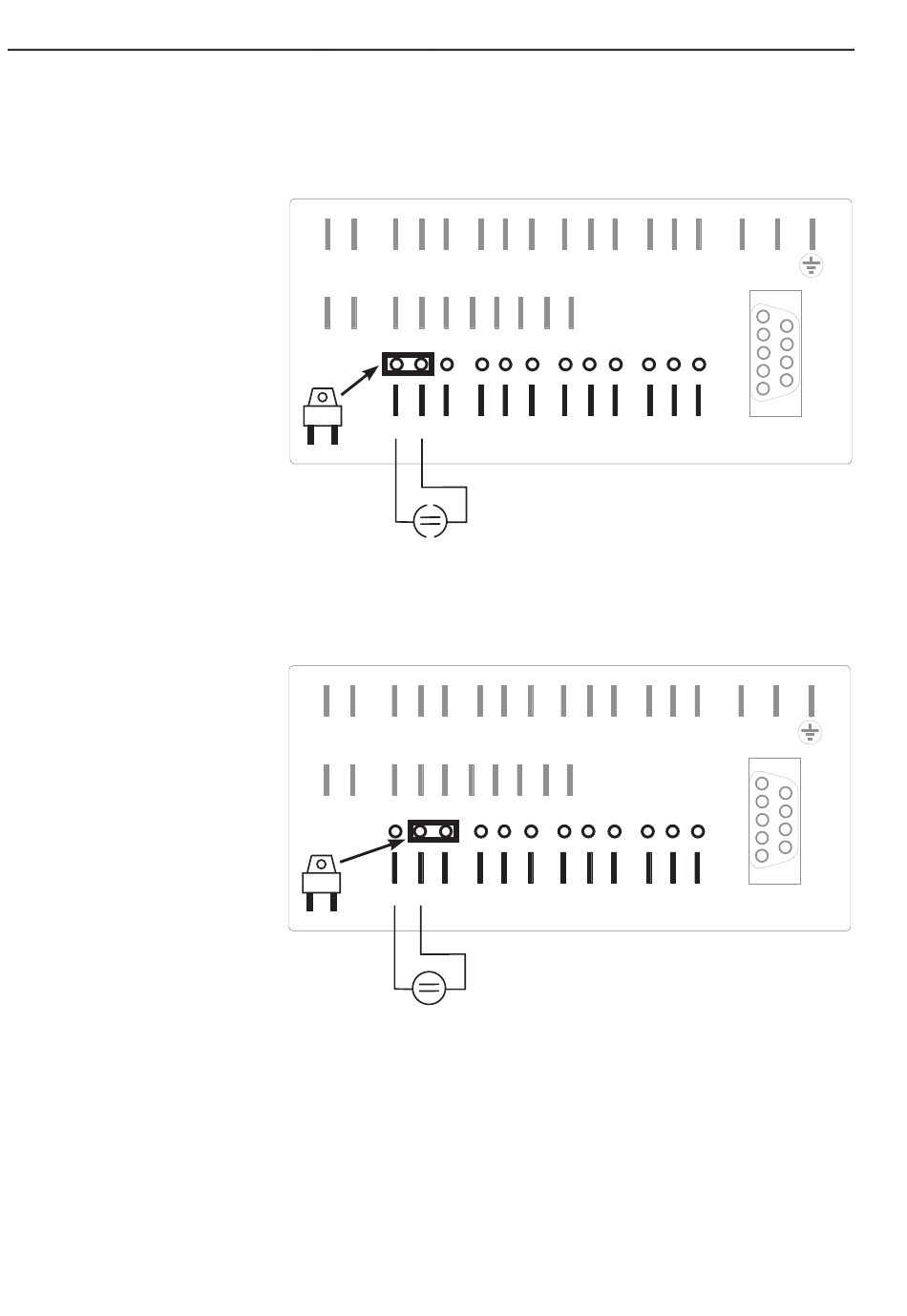

Anschlußbeispiel einer Strom-
messung auf Kanal 1
Anschlußbeispiel einer
Spannungs-
oder Thermoelementmessung
auf Kanal 1
9 - 9
9.3.1 Anschluß von Analogsignalen
Stromsignale
+ -
41 42 43
81 82 83 84 85 86 87
90 80
111 112 113 211 212 213 311 312 313 411 412 413
+ -
Spannungssignale und Thermoelemente
+ -
41 42 43
81 82 83 84 85 86 87
90 80
111 112 113 211 212 213 311 312 313 411 412 413
+ -
44 45 46 51 52 53 54 55 56
88
44 45 46 51 52 53 54 55 56
88
memo-log
L/L+ N/L-
L/L+ N/L-
