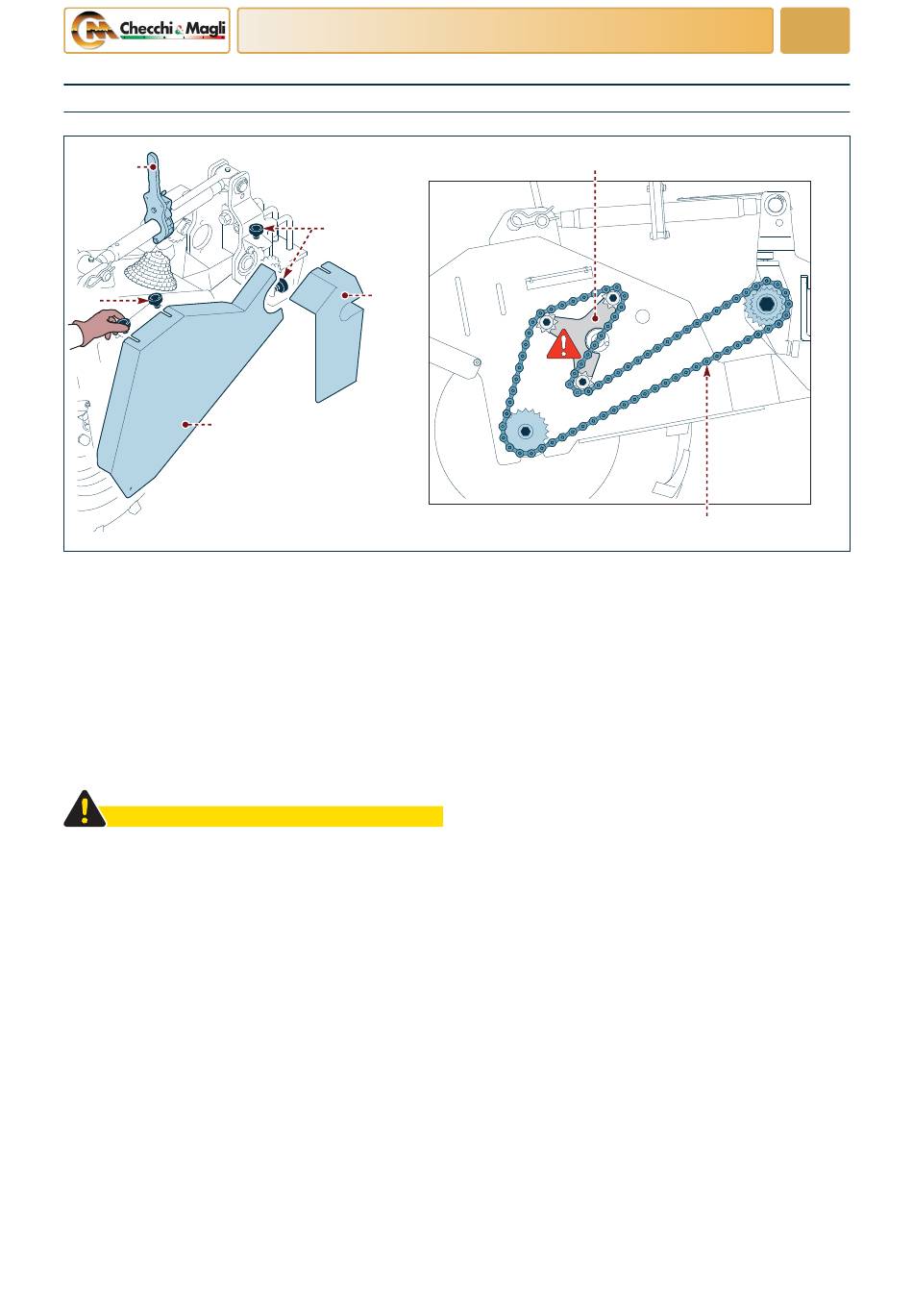

Austausch der Kette des Antriebsrades
E
C
D
UN41-0510MM
Gehen Sie für diesen Vorgang wie beschrieben vor.
1)
Betätigen Sie den Hebel (E), um das Rad mit dem
Zweck zu heben, die Spannung der Kette zu verrin-
gern.
2)
Lösen Sie die Kugelgriffe (A).
3)
Entfernen Sie die Schutzverkleidung (B).
4)
Lösen Sie die Kugelgriffe (C).
5)
Entfernen Sie die Schutzverkleidung (D).
6)
Bewegen Sie den Spanner (F) und entfernen Sie die
Kette (G).
VORSICHT
Der Spanner könnte dabei eine wiederholte Bewe-
gung ausführen und Verletzungen an den Händen
hervorrufen.
Führen Sie diesen Vorgang mit höchster Vorsicht
aus.
Deutsche Sprache
INFORMATIONEN ZU DEN AUSWECHSLUNGEN
A
B
7)
8)
9)
10) Montieren Sie die Schutzverkleidung (B).
11) Ziehen Sie die Kugelgriffe (A) an.
Wiederholen Sie die gleichen Arbeitsgänge, um die Ket-
te am anderen Antriebsrad zu wechseln.
39
F
Montieren Sie eine neue Kette.
Montieren Sie die Schutzverkleidung (D).
Ziehen Sie die Kugelgriffe (C) an.
8
G
