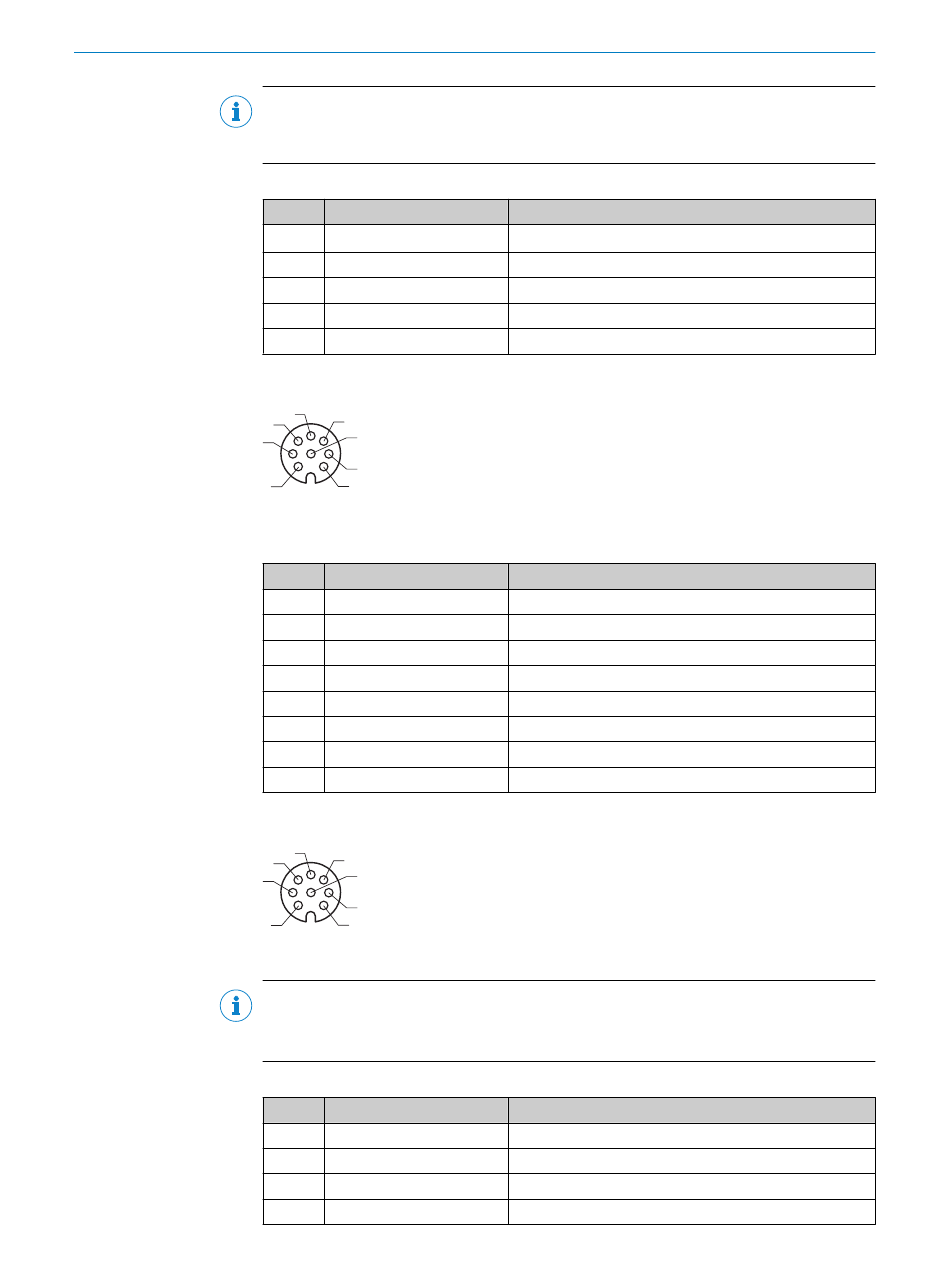

ELEKTRISCHE INSTALLATION
24
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD880/890 Generation 4
HINWEIS
Der Anschluss FAN dient ausschließlich der Spannungsversorgung und Reglung des
geräteeigenen Lüfters.
Tabelle 6: Pinbelegung des Anschlusses FAN
Pin
Signal
1
V
FAN
S OUT
2
Tacho FAN
3
GND FAN
4
N. c.
5
N. c.
Anschluss LIGHT 1
5
6
4
8
3
7
2
1
Abbildung 11: Dose, M12, 8-polig, A-codiert
Tabelle 7: Pinbelegung des Anschlusses LIGHT 1
Pin
Signal
1
N.c.
2
LAMP_ON+ (Q1)
3
N.c.
4
N.c.
5
RD+/TD+ (RS-485)
6
RD–/TD– (RS-485)
7
GND
8
N.c.
Anschluss LIGHT 2 (variantenabhängig)
5
6
4
8
3
7
2
1
Abbildung 12: Dose, M12, 8-polig, A-codiert
HINWEIS
Geräte mit Anschlussblende Variante A: verfügbar, ohne Funktion.
Geräte mit Anschlussblende Variante B: nicht verfügbar.
Tabelle 8: Pinbelegung des Anschlusses LIGHT 2
Pin
Signal
1
N.c.
2
LAMP_ON+ (Q2)
3
N.c.
4
N.c.
Funktion
Versorgungsspannung Lüfter (12 V)
Tachosignal Lüfter
Ground Lüfter
–
–
Funktion
–
Trigger-Signal für Beleuchtung 1
–
–
Sender+/Empfänger+
Sender–/Empfänger–
Ground (Masse)
–
Funktion
–
Trigger-Signal für Beleuchtung 2
–
–
8023774/1BVX/2021-06-25 | SICK
Irrtümer und Änderungen vorbehalten
