3.3
Aufbau und Abmessungen
3.4
Optionale Speichermedien
8023774/1BVX/2021-06-25 | SICK
Irrtümer und Änderungen vorbehalten
7
Ready
1
6
Light
LIGHT 1
ETHERNET
Service
1
Link
Act
Link
2
Act
2
CAN OUT
I/0
Link
3
Act
5
3
CAN IN
PWR OUT
PWR IN

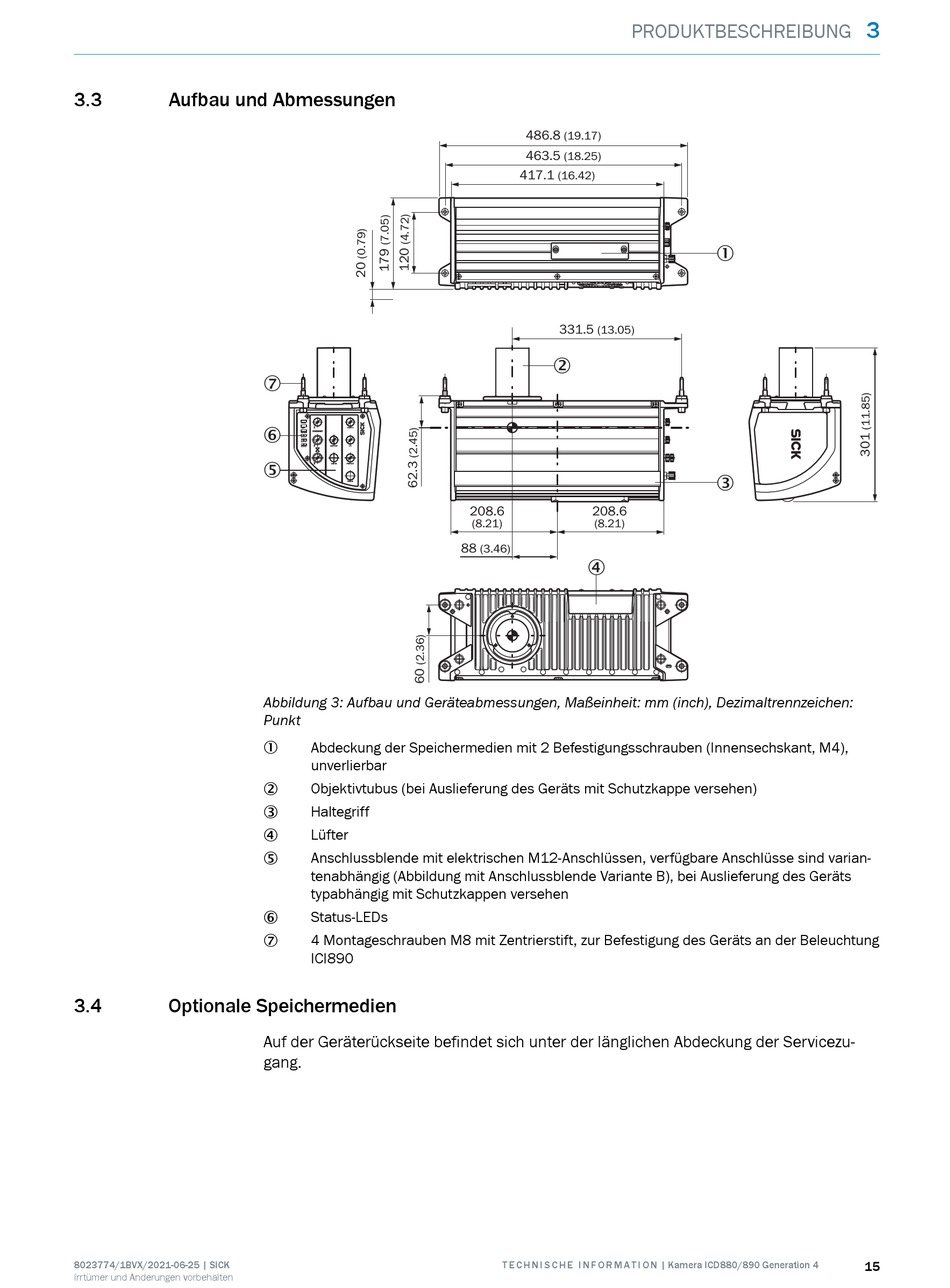

Abbildung 3: Aufbau und Geräteabmessungen, Maßeinheit: mm (inch), Dezimaltrennzeichen:
Punkt
Abdeckung der Speichermedien mit 2 Befestigungsschrauben (Innensechskant, M4),
1
unverlierbar
Objektivtubus (bei Auslieferung des Geräts mit Schutzkappe versehen)
2
Haltegriff
3
Lüfter
4
Anschlussblende mit elektrischen M12-Anschlüssen, verfügbare Anschlüsse sind varian‐
5
tenabhängig (Abbildung mit Anschlussblende Variante B), bei Auslieferung des Geräts
typabhängig mit Schutzkappen versehen
Status-LEDs
6
4 Montageschrauben M8 mit Zentrierstift, zur Befestigung des Geräts an der Beleuchtung
7
ICI890
Auf der Geräterückseite befindet sich unter der länglichen Abdeckung der Servicezu‐
gang.
PRODUKTBESCHREIBUNG
486.8
(19.17)
463.5
(18.25)
417.1
(16.42)
331.5
(13.05)
2
208.6
208.6
(8.21)
(8.21)
88
(3.46)
4
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD880/890 Generation 4
3
1
3
15
