3

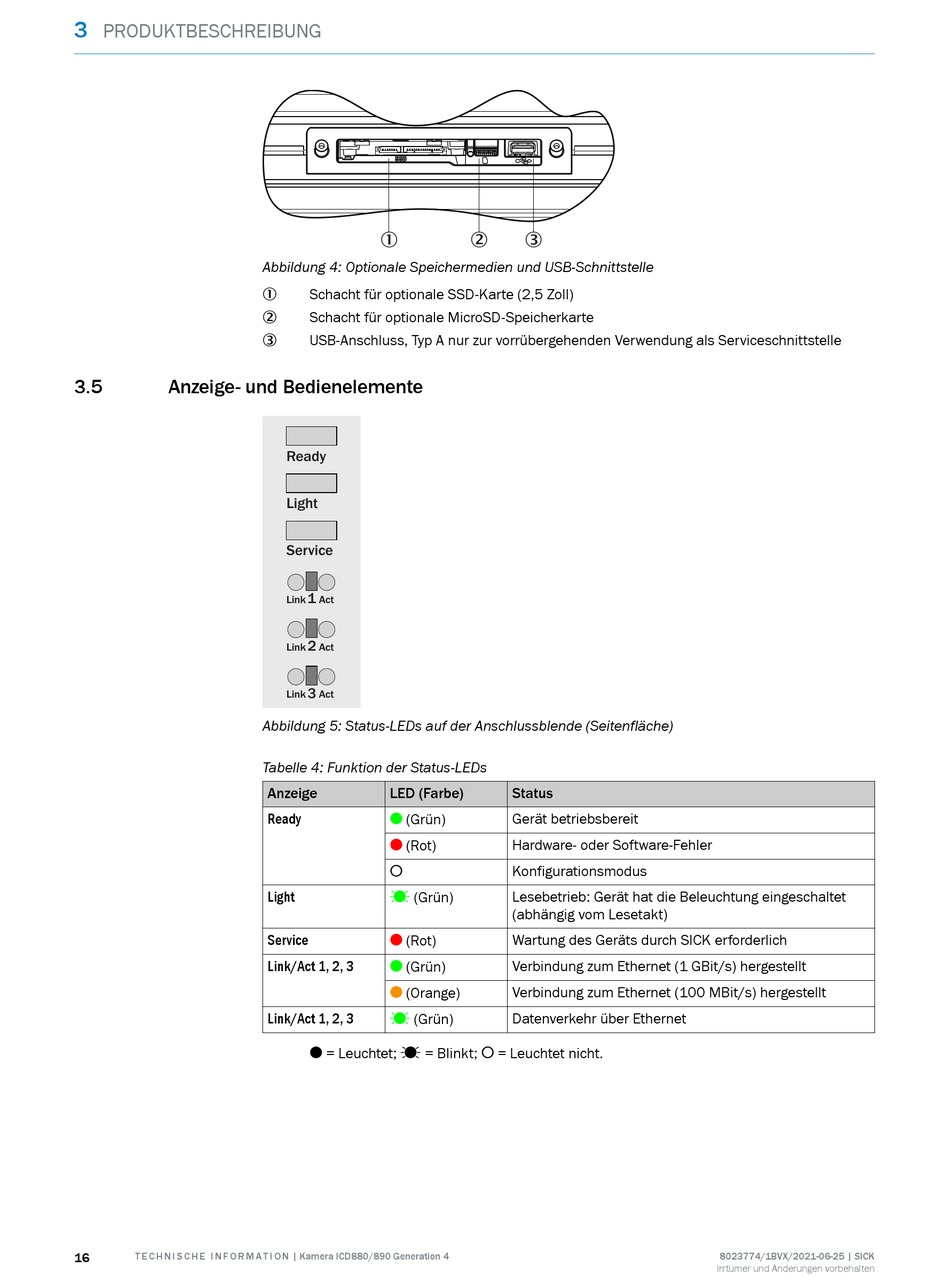

PRODUKTBESCHREIBUNG
3.5
Anzeige- und Bedienelemente
16
T E C H N I S C H E I N F O R M A T I O N | Kamera ICD880/890 Generation 4
1
Abbildung 4: Optionale Speichermedien und USB-Schnittstelle
Schacht für optionale SSD-Karte (2,5 Zoll)
1
Schacht für optionale MicroSD-Speicherkarte
2
USB-Anschluss, Typ A nur zur vorrübergehenden Verwendung als Serviceschnittstelle
3
Ready
Light
Service
1
Link
Act
2
Link
Act
3
Link
Act
Abbildung 5: Status-LEDs auf der Anschlussblende (Seitenfläche)
Tabelle 4: Funktion der Status-LEDs
Anzeige
LED (Farbe)
Ready
(Grün)
O
(Rot)
O
o
Light
(Grün)
Ö
Service
(Rot)
O
Link/Act 1, 2, 3
(Grün)
O
(Orange)
O
Link/Act 1, 2, 3
(Grün)
Ö
O = Leuchtet; Ö = Blinkt; o = Leuchtet nicht.
2
3
Status
Gerät betriebsbereit
Hardware- oder Software-Fehler
Konfigurationsmodus
Lesebetrieb: Gerät hat die Beleuchtung eingeschaltet
(abhängig vom Lesetakt)
Wartung des Geräts durch SICK erforderlich
Verbindung zum Ethernet (1 GBit/s) hergestellt
Verbindung zum Ethernet (100 MBit/s) hergestellt
Datenverkehr über Ethernet
8023774/1BVX/2021-06-25 | SICK
Irrtümer und Änderungen vorbehalten
