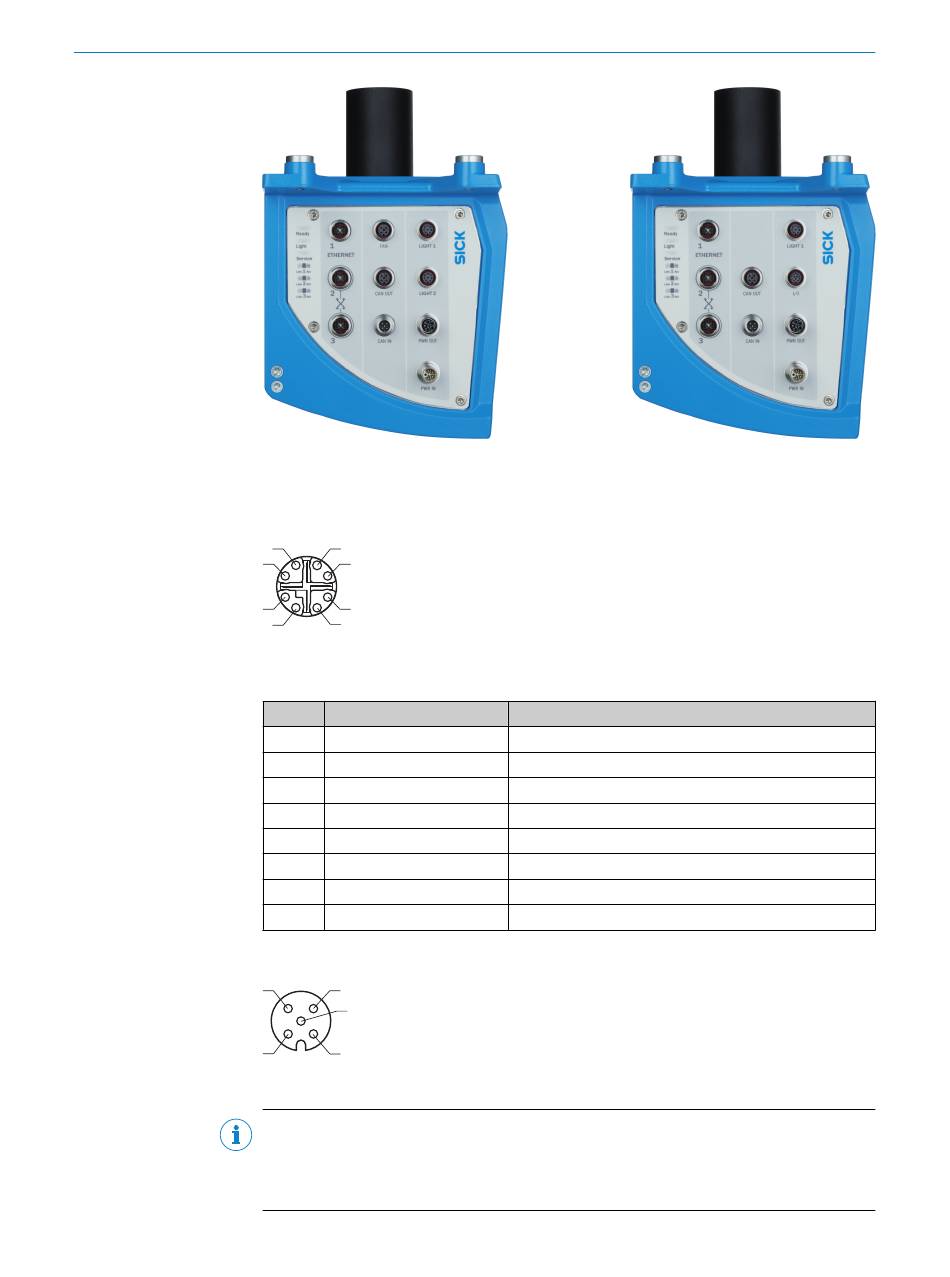

Abbildung 7: Anschlussblende Vari‐
ante A
Anschlüsse ETHERNET 1 ... 3
4
5
3
6
2
7
1
8
Abbildung 9: Dose, M12, 8-polig, X-codiert
Tabelle 5: Pinbelegung der Anschlüsse ETHERNET 1 ...3 (GBit)
Pin
Signal
1
TRD0_P
2
TRD0_N
3
TRD1_P
4
TRD1_N
5
TRD3_P
6
TRD3_N
7
TRD2_N
8
TRD2_P
Anschluss FAN (variantenabhängig)
3
4
5
2
1
Abbildung 10: Dose, M12, 5-polig, A-codiert
HINWEIS
Geräte mit Anschlussblende Variante A: verfügbar
Geräte mit Anschlussblende Variante B: nicht verfügbar. Das Gerät verfügt über einen
integrierten Lüfteranschluss.
ELEKTRISCHE INSTALLATION
Abbildung 8: Anschlussblende Vari‐
ante B
Funktion
Sender+/Empfänger+ 0
Sender–/Empfänger– 0
Sender+/Empfänger+ 1
Sender–/Empfänger– 1
Sender+/Empfänger+ 3
Sender–/Empfänger– 3
Sender–/Empfänger– 2
Sender+/Empfänger+ 2
