Carrier CRC2 - NTC Installationsanweisung Seite 54

NTC Room Controller 2
Installation
Montering
OBSERVERA!
Innan Room Controller 2 installeras ska elmatningen till enheten som
strömförsörjer Room Controller 2 kopplas från.
Elstötar kan förorsaka mycket allvarliga skador på personer. Det går
inte att ansluta fl er än ett användargränssnitt till en enskild maskin.
Koppla från eventuellt lysdiodkort för att Room Controller 2 ska
fungera korrekt.
• Koppla från enhetens elmatning.

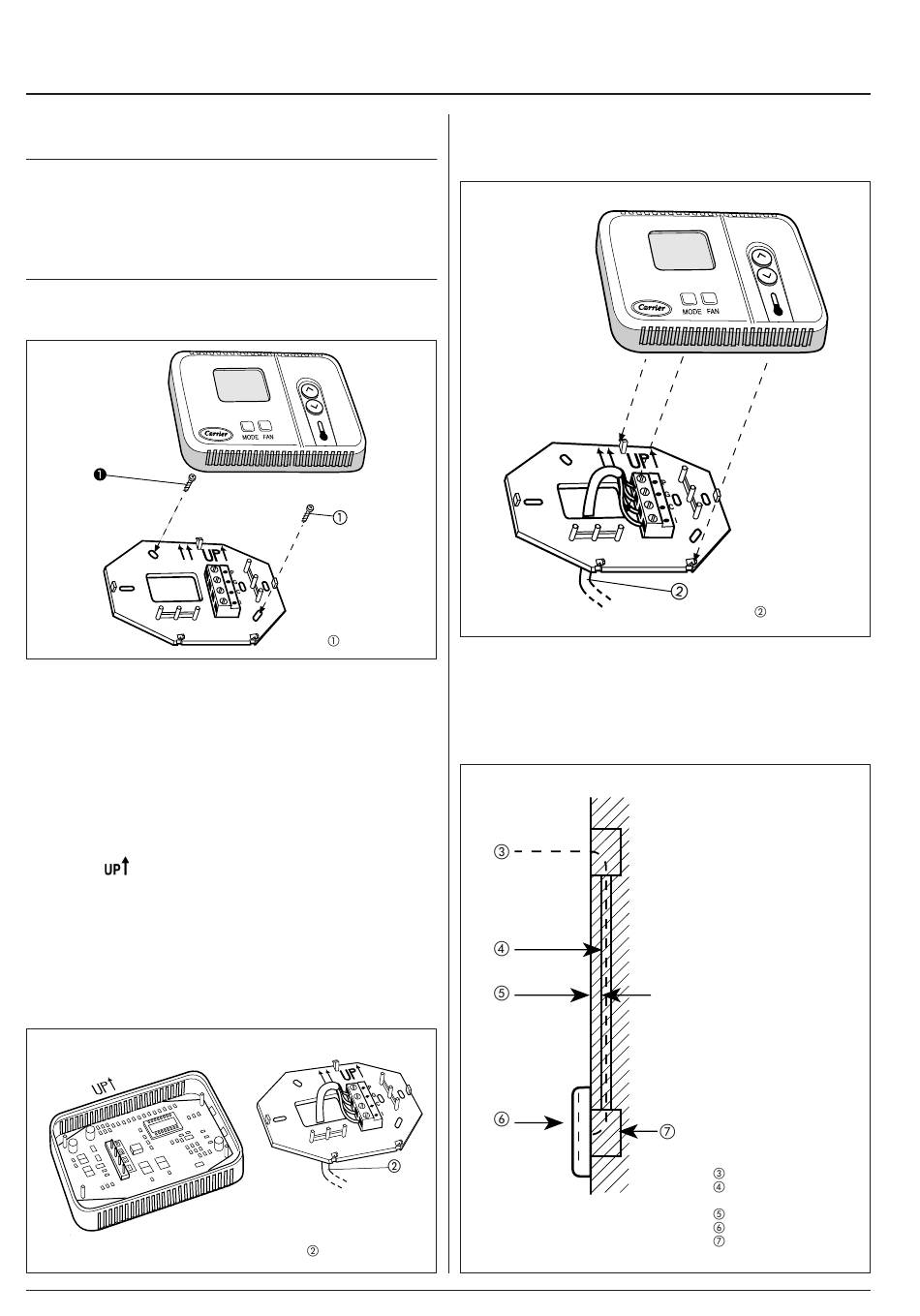

• Öppna den bakre basen för Room Controller 2 (monteringsbas) för att
komma åt hålen för fastsättning på väggen.
Basen kan tas bort från gångjärnen för att underlätta
monteringsmomenten (var försiktig när basen tas bort från gångjärnen
för att separera monteringsbasen från resten av Room Controller 2).
• Stick in kablarna för Room Controller 2 genom det stora hålet i
monteringsbasen. Nivellera monteringsbasen mot väggen (endast av
estetiska skäl).
Room Controller 2 behöver inte nivelleras för att fungera. Gör sedan
markeringar på väggen i höjd med de två monteringshålen.
• Gör två 5 mm hål i väggen i höjd med de två markeringarna.
• Fäst basen ( ) på väggen med de två skruvarna och pluggarna som
följer med (om det är nödvändigt fi nns det ytterligare hål för en ännu
säkrare montering). Försäkra dig om att alla kablar är ordentligt sträckta
genom hålet på basen.
• Reglera längden och dragningen för varje kabel mot korrekt kabelfäste
på kopplingsplinten som sitter på monteringsbasen.
Dra kabeln så att du har 6 mm extra kabel. Skala bort 6 mm hölje från
varje kabel, för att undvika att de intilliggande kablarna förorsakar en
kortslutning när de ansluts.
S - 4
• Anslut kablarna till respektive kabelfästen på kopplingsplinten.
Matnings- och kommunikationskablarna ska anslutas på ett korrekt sätt
för att Room Controller 2 ska fungera på ett bra sätt.
Fästskruvar
• Tryck in överfl ödiga kablar i väggen och mot monteringsbasen. Om
luftsensorn används på Room Controller 2 ska hålet i väggen sättas
igen för att undvika att luft kommer in genom väggen, som kan inverka
negativt på sensorns funktion.
• Sätt tillbaka basen för Room Controller 2 på sitt gångjärn.
Anslutningstråd
Anslutningstråd
Till inomhusenheten
Styv kanal av PVC min.
ø 30 mm.
Cirka 30 mm puts
Room Controller 2
Förgreningsdosa
