Conexiones eléctricas y confi guración del Room Controller 2
Conexión del Room Controller 2 al cuadro
eléctrico NTC
ADVERTENCIA: Antes de enchufar el Room Controller 2,
desconectar todas las fuentes de energía de la unidad destinada
a alimentar al Room Controller 2. Una sacudida eléctrica podría
provocar heridas graves u ocasionar la muerte.
• Para entrar en el menú de confi guración, mantener apretado el
pulsador MODE durante al menos 5 segundos consecutivos. En pantalla
aparecerá "1-", que corresponde a la primera opción visualizable y
confi gurable.
• Para controlar el valor de la opción 1-, pulsar MODE. Para modifi car
el valor, pulsar las teclas UP ó DOWN. Apretar el pulsador MODE para
convalidar la selección. El display volverá entonces a mostrar la opción
1-.
• Para visualizar y modifi car las opciones sucesivas, apretar UP ó DOWN
hasta la opción deseada.
mantener pulsado al
menos 5 segundos
• Apretar MODE para visualizar el valor y modifi carlo con UP ó DOWN.
Proceder de la misma manera para las demás opciones.
• Para convalidar el cambio realizado de un valor, apretar siempre el
pulsador MODE; de lo contrario el cambio se perderá.
P
G
C
I
comprobar
el valor
up
down
Es aconsejable extraer la tarjeta principal del cuadro eléctrico para
facilitar el acceso a las conexiones eléctricas.

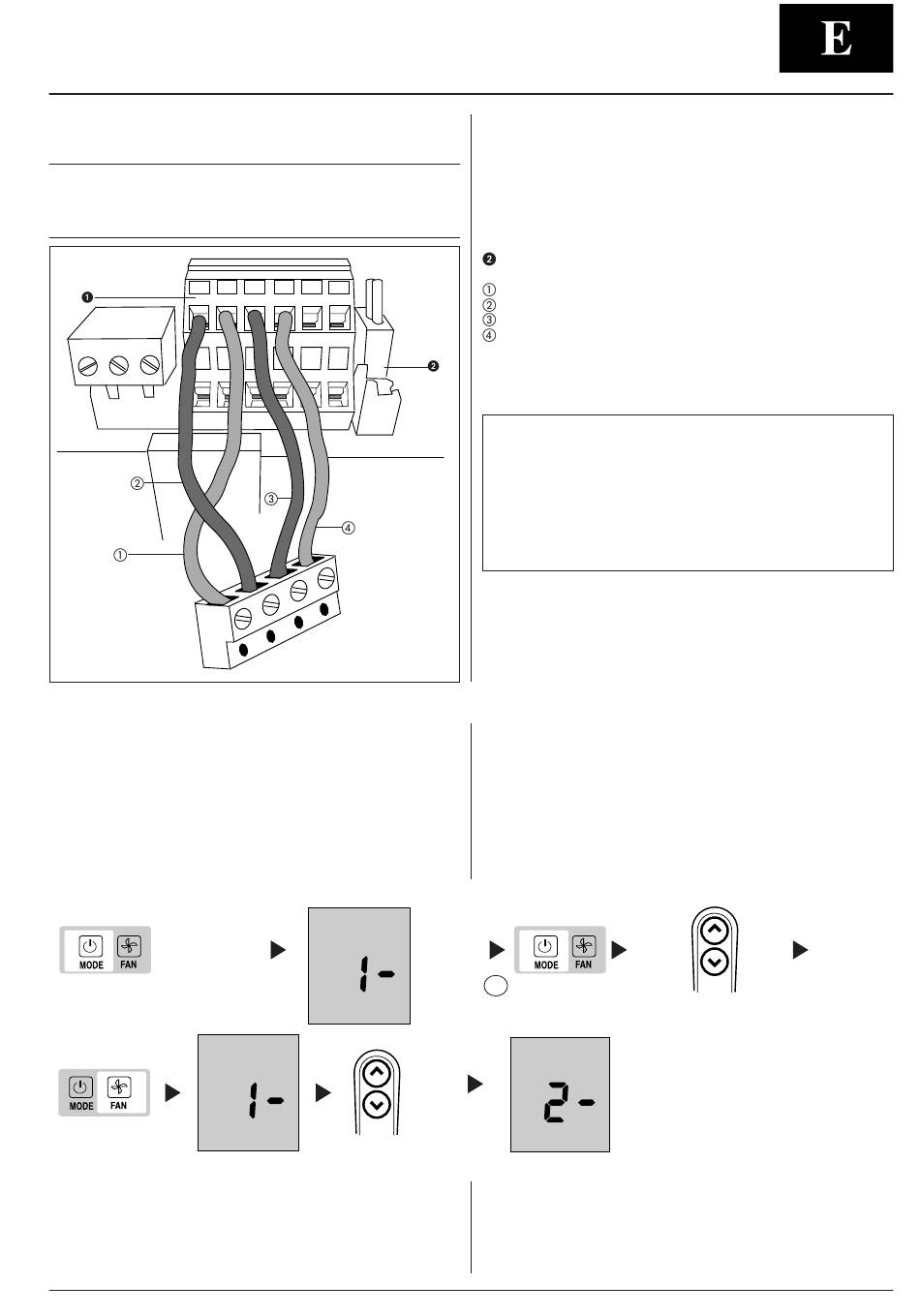

La conexión del Room Controller 2 debe ser realizada según el
esquema reproducido a la izquierda. Si el largo de la conexión entre
unidad y CRC2 es mayor de 3 m (10 ft), es aconsejable utilizar un
cable blindado BELDEN 9842.
³ Conector J2 Room Controller 2
Conector mando a distancia
Señal enviada a la unidad (C)
Señal recibida de la unidad (I)
Tierra (G)
+12 V (P)
Material de cableo necesario
(suministrado por el instalador)
• 1 destornillador pequeño.
• Para distancias mayores de 3 m (10 ft), cable recomendado:
BELDEN 9842. En caso contrario, cable múltiple 4x0.5 mm2 con
doble aislamiento (H03VV-F)
cambiar
el valor
A
para controlar/cambiar los
valores de las opciones
siguientes (3-, 4-, ...), volver a
iniciar desde el punto A.
• Para salir del menú, apretar el botón FAN mientras aparece visualizada
una de las opciones (1, 2, etc.), o bien esperar unos segundos sin pulsar
ningún pulsador.
• Los valores confi gurables se indican en la tabla.
Todos los valores programados de fábrica aparecen subrayados dentro
de la columna "Valores".
E S P A Ñ O L
up
memorizar
pulsando
down
MODE
E - 5
