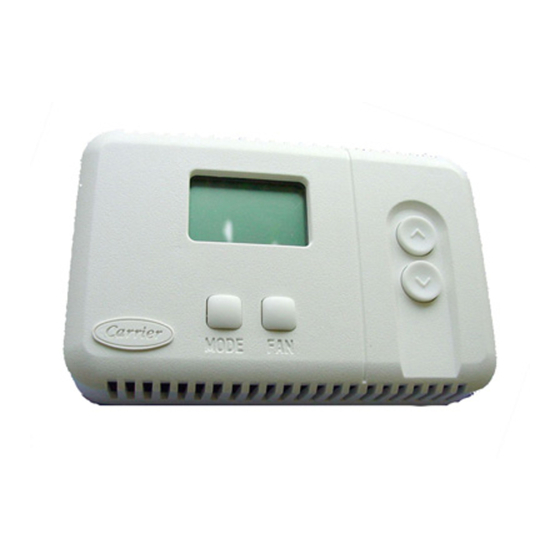

- Seite 1 Carrier Room Controller 2 2 WAY InstAllAtIon MAnuAl MontAGE-InstRuCtIEs MAnuAlE DI InstAllAzIonE O K MAnuEl D’InstAllAtIon MAnuAl DE InstAlAção InstAllAtIonsAnWEIsunG InstAllAtIonsMAnuAl MAnuAl DE InstAlACIÓn AsEnnusoHJE...
-
Seite 2: Montage-Instructies
HDB - Carrier Room Controller 2 EnGlIsH Installation Manual ItAlIAno Manuale di installazione FRAnçAIs Manuel d’installation DEutsCH Installationsanweisung EsPAÑol Manual de instalación nEDERlAnDs Montage-instructies K O K PoRtuGuÊs Manual de instalação sVEnsKA Installationsmanual suoMI Asennusohje... -
Seite 3: Inhaltsverzeichnis
HDB - Carrier Room Controller 2 Installation manual This control system only operates with all hydronic indoor units. Contents Page Aspect and display ....................General information ....................Choosing the installation site ..................Installation ......................... Electrical connections ....................Room controller 2 configuration ................. -
Seite 4: Aspect And Display
HDB - Carrier Room Controller 2 aspect and display a = Display C = Key for selecting the operating mode D = Key for increasing temperature/changing louver setting E = Button for selecting the fan speed/ louver mode selection F = Key for decreasing temperature/changing louver setting... -
Seite 5: General Information
HDB - Carrier Room Controller 2 General information E N G L I S H Power IMPoRTaNT: Read the entire instruction manual before starting the Note that the Room Controller 2 requires no batteries and is not installation. “power stealing”. It requires 12 VDC to be connected for proper operation, which is easily obtained from the Unit connected to it. - Seite 6 HDB - Carrier Room Controller 2 Installation Mounting • Match and connect equipment wires to proper terminals in the connector block. Both power and communication wires must be connected waRNING: correctly for proper Room Controller operation. Before installing the Room Controller 2, turn off all power to the Unit that will supply power to the Room Controller 2.
-
Seite 7: Electrical Connections
HDB - Carrier Room Controller 2 Electrical connections and Room Controller 2 configuration E N G L I S H Connection of Room Controller 2 to HDB control panel box waRNING: Before connecting any wiring to the Room Controller 2, turn off all power to the unit that will supply power to the Room Controller, 2. -
Seite 8: Room Controller 2 Configuration
HDB - Carrier Room Controller 2 Room Controller 2 configuration, troubleshooting The units are configured at the factory. In the case of check or . Press FAN button to send the unit the new configuration; change, the installer should follow the instructions below: reception of the new vales will be confirmed by the unit. -
Seite 9: Dimensioni (Mm)
HDB - Carrier Room Controller 2 Manuale di installazione Questo sistema di controllo funziona con tutte le unità interne idroniche. Indice Pagina Aspetto e display ....................... Informazioni generali ....................Scelta del luogo di installazione ................. Installazione ......................Collegamenti elettrici .................... - Seite 10 HDB - Carrier Room Controller 2 Aspetto e display A = Display C = Selezione della modalità di funzionamento D = Incrementare la temperatura/modifica impostazioni louver e = Selezione velocità ventilatore/selezione modalità louver F = Decrementare la temperatura/ modifica impostazione...
- Seite 11 HDB - Carrier Room Controller 2 Informazioni generali I T A L I A N O Alimentazione IMPORTANTe: Leggere attentamente questo manuale prima di iniziare Il Room Controller 2 non necessita di batterie per il funzionamento l’installazione. corretto esso ha bisogno di 12 VDC e cioè facilmente ottenibile da qualsiasi unità...
- Seite 12 HDB - Carrier Room Controller 2 Installazione Montaggio • Collegare i cavi ai relativi terminali sulla morsettiera. I cavi di alimentazione e quelli di comunicazione devono essere collegati correttamente per un buon funzionamento del ATTeNzIONe: Room Controller 2. Prima di installare il Room Controller 2, togliere l'alimentazione elettrica verso l'unità...
- Seite 13 HDB - Carrier Room Controller 2 Collegamenti elettrici e configurazione Room Controller 2 I T A L I A N O Collegamento del Room Controller 2 al quadro elettrico HDB ATTeNzIONe: Prima di effettuare qualsiasi collegamento spegnere l'alimentazione dell'unità che alimenterà il Room Controller.
- Seite 14 HDB - Carrier Room Controller 2 Configurazione Room Controller 2, problemi e soluzioni Le unità vengono pre-configurate in fabbrica. • Premere il pulsante FAN per trasmettere all’unità la nuova Nel caso di verifica o modifica da parte dell’installatore, seguire le configurazione, l’unità...
- Seite 15 HDB - Carrier Room Controller 2 Manuel d'installation Ce dispositif de contrôle fonctionne uniquement avec toutes les unités intérieures hydrauliques. Table des Matières Page Aspect et affichage ....................Informations générales ..................... Choix du site d’installation ..................Installation ......................... Les branchements électriques ..................
- Seite 16 HDB - Carrier Room Controller 2 Aspect et affichage A = Affichage C = Touche pour la sélection de la modalité de fonctionnement D = Augmenter la température / modifier paramétrage louver e = Touche pour la sélection de la vitesse de ventilation / sélection mode ailette (louver)
- Seite 17 HDB - Carrier Room Controller 2 Informations générales FRANÇAIS Alimentation électrique IMpoRTANT: Le Room Controller 2 n’a pas besoin de batteries et ne demande lire attentivement ce manuel d’instructions pas un apport d’énergie important. avant de commencer la mise en place de l’appareil.
- Seite 18 HDB - Carrier Room Controller 2 Installation Montage • Connecter les câbles avec la borne correspondante sur la barrette de raccordement et les connecter. Il est nécessaire que les câbles d’alimentation et de communication soient AVeRTISSeMeNT: Avant d’installer le Room Controller 2, déconnecter toutes branchés correctement pour que le Room Controller 2...
- Seite 19 HDB - Carrier Room Controller 2 les branchements électriques et configuration du Room Controller 2 FRANÇAIS Câblage du Room Controller 2 au panneau électrique HDB. AVeRTISSeMeNT: Avant de brancher le Room Controller, déconnecter toutes les sources d’énergie de l’unité destinée à...
- Seite 20 HDB - Carrier Room Controller 2 Configuration du Room Controller 2, dépistage des problèmes de fonctionnement Les unités sont configurées à l’usine. En cas de contrôle ou de • Appuyer sur le bouton FAN pour communiquer à l’unité la changement par l’installateur, suivre les instructions : nouvelle configuration ;...
-
Seite 21: Installationsdiagramm
HDB - Carrier Room Controller 2 Installationshandbuch Diese Kontrolleinheit funktioniert mit allen Hydronischen Innengeräten. Inhalt Seite Aussehen und Display ....................Allgemeine Informationen ..................Wahl des Installationsorts ..................Installation ......................... Elektroanschlüsse ..................... Room Controller 2-Konfiguration ................Störungsermittlung ....................InSTAllATIonSDIAgRAmm Handbuch lesen... -
Seite 22: Hdb - Carrier Room Controller 2 Aussehen Und Display
HDB - Carrier Room Controller 2 Aussehen und Display A = Display C = Taste zur Wahl der Betriebsweise D = Temperaturerhöhung/Änderung der Einstellung der Luftklappen E = Taste zur Wahl der Belüftungsgeschwindigkeit / Selektion Luftklappen-Modus F = Temperaturreduzierung/ Änderung der Einstellung... -
Seite 23: Allgemeine Informationen
HDB - Carrier Room Controller 2 Allgemeine Informationen DEUTSCH Versorgung WICHTIg: lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Der Room Controller 2 braucht keine Batterie und ist gerät einschalten. energiesparend. Für korrekten Betrieb braucht er 12 VDC Gleichstrom, der leicht vom Gerät geliefert werden kann, an das er angeschlossen ist. -
Seite 24: Installation
HDB - Carrier Room Controller 2 Installation montage • Die zusammengehörigen Gerätekabel an die korrekten Klemmen auf dem Klemmblock anschließen. Für korrekten Betrieb des Room Controllers 2 müssen sowohl Versorgungs- ACHTUng: als auch Kommunikationskabel korrekt angeschlossen werden. Vor der Installation des Room Controllers 2 das gerät, das den Room Controller 2 versorgt, ausschalten. -
Seite 25: Hdb - Carrier Room Controller 2 Elektroanschlüsse Und Room Controller 2 Konfiguration
HDB - Carrier Room Controller 2 Elektroanschlüsse und Room Controller 2 Konfiguration DEUTSCH Verbindung des Room Controllers 2 an das HDB Schaltbrett WARnUng: Ehe der Room Controller 2 angeschlossen wird, den Strom zu dem gerät, das den Room Controller 2 versorgt, ausschalten. Elektrische Schläge können zu Verletzungen oder sogar zum Tod führen. -
Seite 26: Hdb - Carrier Room Controller 2 Room Controller 2 Konfiguration, Störungsermittlung
HDB - Carrier Room Controller 2 Room Controller 2 Konfiguration, Störungsermittlung Die Geräte werden im Werk konfiguriert. Im Falle von Kontrolle . Die FAN Taste drücken, um die neue Konfiguration auf das Gerät oder Änderung sollte der Installateur die folgenden Anweisungen zu übertragen;... -
Seite 27: Dimensiones (Mm)
HDB - Carrier Room Controller 2 Manual de instalación Este dispositivo de control funciona con todos las unidades internas hidrónicas. Índice Página Aspecto y display ....................... Informaciones generales ................... Elección del lugar de instalación ................Instalación ......................... Conexiones eléctricas .................... -
Seite 28: Aspecto Y Display
HDB - Carrier Room Controller 2 Aspecto y display A = Display C = Selección de la modalidad de funcionamiento D = Aumentar la temperatura/modificación configuración louver E = Selección velocidad del ventilador/Selección modalidad louver F = Disminuir la temperatura/modificación configuración louver S = Sensor de temperatura ambiente V = Tornillos de sujeción panel trasero... -
Seite 29: Informaciones Generales
HDB - Carrier Room Controller 2 informaciones generales ESPAÑOL Suministro eléctrico iMPORtAntE: Leer atentamente este manual de instruc ciones antes de El Room Controller 2 no precisa baterías y gasta poca energía. iniciar la instalación del aparato. Para funcionar correctamente, se debe alimentar a 12 VDC; esta tensión se puede tomar fácilmente de una de las unidades. -
Seite 30: Instalación
HDB - Carrier Room Controller 2 instalación Montaje • Acoplar los cables con el borne correspondiente del bloque terminal y conectarlo. Para que el Room Controller funcione, es necesario que los cables de suministro y de comunicación ADVERtEnCiA: estén conectados correctamente. -
Seite 31: Conexiones Eléctricas
HDB - Carrier Room Controller 2 Conexiones eléctricas y configuración del Room Controller 2 ESPAÑOL Conexión del Room Controller 2 al cuadro eléctrico HDB. ADVERtEnCiA: Antes de enchufar el Room Controller 2, desconectar todas las fuentes de energía de la unidad destinada a alimentar al Room Controller 2. -
Seite 32: Localización De Averías
HDB - Carrier Room Controller 2 Configuración del Room Controller 2, localización de averías Las unidades son preconfiguradas en fábrica. En caso de • Activar el pulsador FAN para transmitir a la unidad la nueva verificación o modificación por parte del instalador, seguir las configuración, la unidad confirmará... - Seite 33 HDB - Carrier Room Controller 2 Montage-instructies Dit regelsysteem werkt alleen met alle interne hydronische eenheden. Inhoud Blz. Aspect en display ....................Algemene informatie ....................Plaats van opstelling ....................Montage ........................Elektrische aansluitingen ..................Configuratie van de Room Controller 2 ..............
-
Seite 34: Aspect En Display
HDB - Carrier Room Controller 2 aspect en display a = Display C = Werkingsmodaliteit D = Toename van de temperatuur/wijziging instellingen louvre e = Keuze ventilatorsnelheid / selectie louvremodus F = Afname van de temperatuur/wijziging instellingen louver s = Sensor ruimteluchttemperatuur V = Fixatieschroeven achterpaneel ... -
Seite 35: Algemene Informatie
• Wanneer men zich niet houdt aan de montage-instructies dan vervalt de garantie. • Controleer de zending bij aankomst op transportschade. Meld eventuele zichtbare schade onmiddellijk telefo nisch aan Carrier BV en laat de vervoerder een aante kening maken op de vrachtbrief. Installeer of gebruik geen bescha digde apparatuur. -
Seite 36: Montage
HDB - Carrier Room Controller 2 Montage • Sluit de bedrading van de unit aan op de juiste klemmen op Montage de klemmenstrook. Zowel voedings- als communicatiekabels moeten correct worden aangesloten voor een goede werking WaaRsCHUWIng: van de Room Controller 2. - Seite 37 HDB - Carrier Room Controller 2 electrische aansluitingen en configuratie van de Room Controller 2 neDeRlanDs aansluiting van de Room Controller 2 op de HDB- schakelkast WaaRsCHUWIng: Voordat u de Room Controller 2 gaat monteren moet de hoofdstroom worden uitgeschakeld. elektrische schokken kunnen persoonlijk letsel en zelfs de dood veroorzaken.
-
Seite 38: Elektrische Aansluitingen
HDB - Carrier Room Controller 2 Configuratie van de Room Controller 2, storingzoeken De units zijn in de fabriek geconfigureerd. Bij controles of . Druk op de VENTILATOR-toets om de nieuwe configuratie naar veranderingen moet de installateur de onderstaande instructies de unit te sturen;... - Seite 39 HDB - Carrier Room Controller 2 . .................... ..................... ................ ...................... .................. 2 ( 2 ) ..........
- Seite 40 HDB - Carrier Room Controller 2 A = C = D = / E = / Επιλογή τρόπου λειτουργίας περσίδας F = / ...
- Seite 41 HDB - Carrier Room Controller 2 E : , 2 . . 12 VDC ...
- Seite 42 HDB - Carrier Room Controller 2 • . : 6 mm . ( 2, ...
- Seite 43 HDB - Carrier Room Controller 2 Room Controller2 E 2 HDB : 2, 2. ...
- Seite 44 HDB - Carrier Room Controller 2 Room Controller 2, Οι μονάδες διαμορφώνονται στο εργοστάσιο. Σε • Πατήστε το κουμπί επιλογής τρόπου λειτουργίας για περίπτωση ελέγχου ή αλλαγής, ο εγκαταστάτης πρέπει να να ελέγξετε ή να αλλάξετε την προκαθορισμένη τιμή, ακολουθήσει τις παρακάτω οδηγίες: χρησιμοποιώντας τα πλήκτρα ΠΑΝΩ (UP) και ΚΑΤΩ • Έλεγχος όλων των ηλεκτρικών συνδέσεων (οδηγίες και (DOWN) ηλεκτρικά σχεδιαγράμματα) • Σβήσιμο του χειριστηρίου CRC και ταυτόχρονο πάτημα Σημείωση: Αφού περάσουν 30 δευτερόλεπτα χωρίς των κουμπιών ΠΑΝΩ (UP) και ΚΑΤΩ (DOWN) για να πατήσετε κανένα κουμπί, το σύστημα ελέγχου θα...
- Seite 45 HDB - Carrier Room Controller 2 Manual de instalação Este sistema de controlo funciona com todas as unidades internas hidrónicas. Índice Página Aspecto e ecrã ......................2 Informações gerais ....................3 Escolha do lugar da instalação .................. 3 Instalação ......................... 4 Ligações eléctricas ....................
- Seite 46 HDB - Carrier Room Controller 2 Aspecto e Ecrã A = Ecrã C = Selecção da modalidade de funcionamento D = Incrementar a temperatura/alteração configuração grelhas de alimentação (louver) E = Selecção da velocidade ventilador / selecção do modo deflector F = Decrementar a temperatura/alteração configuração...
- Seite 47 HDB - Carrier Room Controller 2 Informações gerais PORTUGUÊS Alimentação IMPORTANTE: Antes de iniciar a instalação este manual deve ser lido com O Room Controller 2 não necessita de pilhas para o funcionamento atenção. correcto, o mesmo necessita de 12 VDC, e isto é facilmente obtido por qualquer unidade ligada ao mesmo.
-
Seite 48: Instalação
HDB - Carrier Room Controller 2 Instalação Instalação • Ligue os fios aos relativos terminais na régua de bornes. Os fios de alimentação e aqueles de comunicação devem ser ligados correctamente para um bom funcionamento do Room ATENÇÃO: Controller 2. - Seite 49 HDB - Carrier Room Controller 2 Ligações eléctricas e configuração Room Controller 2 PORTUGUÊS Ligação do Room Controller 2 ao painel eléctrico ATENÇÃO: Antes de efectuar qualquer ligação desligue a alimentação da unidade que alimentará o Room Controller. Os choques eléctri- cos podem causar feridas ou danos graves às pessoas.
-
Seite 50: O Que Pode Ter Acontecido Se
HDB - Carrier Room Controller 2 Configuração do Room Controller 2, problemas e soluções As unidades são configuradas na fábrica. No caso de controlo ou . Carregue o botão FAN para enviar a nova configuração à alteração, o instalador deverá seguir as instruções abaixo: unidade;... - Seite 51 HDB - Carrier Room Controller 2 Installationsmanual Detta kontrollsystem fungerar endast med de interna hydroniska enheterna. Innehållsförteckning Sida Utseende och display ......................2 Allmän information ......................... 3 Val av installationsplats ......................3 Installation ..........................4 Elanslutningar ........................5 Konfigurering av Room Controller 2 ..................5/6 Problem och lösningar..
-
Seite 52: Utseende Och Display
HDB - Carrier Room Controller 2 Utseende och display A = Display C = Val av funktionssätt D = Höj temperaturen/ändra inställning av ventilationsgaller E = Val av fläkthastighet / val av luftgallerfunktion F = Sänk temperaturen/ändra inställning av ventilationsgaller S = Temperatursensor för omgivning... -
Seite 53: Allmän Information
HDB - Carrier Room Controller 2 Allmän information S V E N S K A Strömförsörjning VIKTIGT! Läs denna manual noggrant innan installationen påbörjas. Room Controller 2 drivs inte med batterier utan behöver 12 V DC för att fungera korrekt. Denna strömförsörjning kan enkelt fås från vilken enhet som helst som Room Controller 2 är ansluten till. -
Seite 54: Installation
HDB - Carrier Room Controller 2 Installation Montering • Anslut kablarna till respektive kabelfästen på kopplingsplinten. Matnings- och kommunikationskablarna ska anslutas på ett korrekt sätt för att Room Controller 2 ska fungera på ett bra sätt. OBSERVERA! Innan Room Controller 2 installeras ska elmatningen till enhe- ten som strömförsörjer Room Controller 2 kopplas från. - Seite 55 HDB - Carrier Room Controller 2 Elanslutningar och konfigurering av Room Controller 2 S V E N S K A Anslutning av Room Controller 2 till elskåp HDB OBSERVERA! Innan någon typ av anslutning görs ska elmatningen till enheten som strömförsörjer Room Controller kopplas från.
-
Seite 56: Konfigurering Av Room Controller 2
HDB - Carrier Room Controller 2 Konfigurering av Room Controller 2, problem och lösningar Enheterna är konfigurerade på fabriken. I händelse av kontroll eller . Tryck på FAN-knappen för att skicka den nya konfigureringen till ändring ska installatören följa anvisningarna nedan: enheten. - Seite 57 HDB - Carrier Room Controller 2 Asennusohje Tämä ohjausjärjestelmä toimii ainoastaan kaikkien sisäyksiköiden kanssa. Sisältö Sivu Ulkomuoto ja näyttö ......................2 Yleistiedot ..........................3 Asennuspaikan valinta ......................3 Asennus..........................4 Sähkökytkennät ........................5 Room Controller 2:n asetukset ................... 5/6 Ongelmat ja ratkaisut..
- Seite 58 HDB - Carrier Room Controller 2 Ulkomuoto ja näyttö A = Näyttö C = Toimintatilan valinta D = Lämpötilan lisääminen / säleikön asetusten muuttaminen E = Puhaltimen nopeuden valinta/ säleikön moodin muuttaminen F = Lämpötilan pienentäminen / säleikön asetusten muuttaminen S = Ympäristön lämpötila-anturi...
- Seite 59 HDB - Carrier Room Controller 2 Yleistiedot ja asennuspaikan valinta S U O M I Virtalähde TÄRKEÄÄ: Lue tämä opas huolellisesti ennen asennuksen aloittamista. Room Controller 2 ei tarvitse virtalähteeksi akkua. Laite toimii 12 VDC tasavirralla, jonka se saa helposti siihen kytketystä...
- Seite 60 HDB - Carrier Room Controller 2 Asennus Asennus • Liitä johdot kytkentäriman vastaaviin liittimiin. Syöttöjohdot ja yhteysjohdot on liitettävä oikein, jotta Room Con- troller 2 toimii hyvin. HUOM: Ennen Room Controller 2:n asentamista on katkaistava virran- syöttö yksikköön, josta Room Controller 2 saa virran.
- Seite 61 HDB - Carrier Room Controller 2 Room Controller 2:n sähkökytkennät ja asetukset S U O M I Room Controller 2:n kytkeminen HDB-sähkötauluun HUOM.: Ennen minkään kytkennän tekemistä on katkaistava virran- syöttö yksikköön, josta Room Controller saa virran. Sähköiskut voivat aiheuttaa erittäin vakavan tapaturman.
-
Seite 62: Vianetsintä
HDB - Carrier Room Controller 2 Room Controller 2:n asetukset, ongelmat ja ratkaisut Yksiköt konfiguroidaan tehtaalla. Tarkastuksia tai muutoksia yksikköön; yksikkö vahvistaa uusien arvojen vastaanoton. tehtäessä asentajan tulee seurata alla olevia ohjeita: . Paina MODE-painiketta selataksesi kaikki alla olevassa . Tarkista kaikki sähkökytkennät (ohjeet ja kaapelointikaaviot). - Seite 63 L010127H86 - 0308 Via R. sanzio, 9 - 20058 Villasanta (MI) Italy - tel. 039/3636.1 The manufacturer reserves the right to change any product specifications without notice. La cura costante per il miglioramento del prodotto può comportare senza preavviso, cambiamenti o modifiche a quanto descritto. La recherche permanente de perfectionnement du produit peut nécessiter des modifications ou changements, sans préavis.
