NTC Room Controller 2

Installazione

Montaggio
ATTENZIONE:
Prima di installare il Room Controller 2, togliere l'alimentazione
elettrica verso l'unità che alimenterà il Room Controller 2. Le scosse
elettriche possono causare ferite e danni molto gravi alle persone.
Non è possibile collegare più di un'interfaccia utente ad una
singola macchina. Per il corretto funzionamento del Room
Controller 2 scollegare l'eventuale scheda LED.
Togliere l'alimentazione elettrica dell'unità.

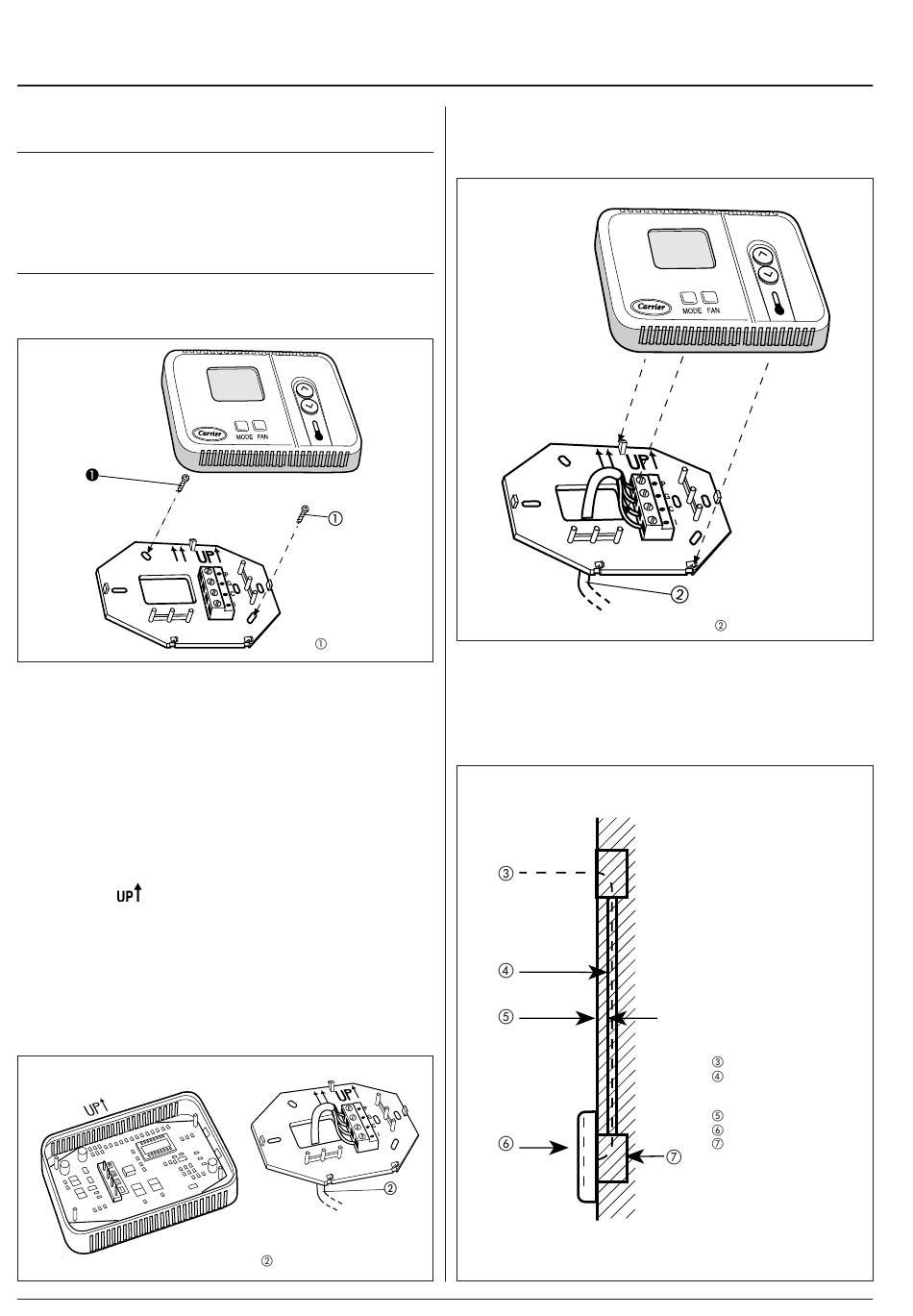

Aprire la base posteriore del Room Controller 2 (base di montaggio) per
accedere ai fori di fi ssaggio alla parete.
La base può essere rimossa dai cardini per semplifi care le operazioni di
montaggio (eff ettuare con cautela l'operazione di distacco dal cardine
per separare la base di montaggio dal resto del Room Controller 2).
Inserire i cavi del Room Controller 2 attraverso il foro grande nella base
di montaggio. Livellare la base di montaggio contro la parete (soltanto
ai fi ni estetici).
Il Room Controller 2 non ha bisogno di essere a livello per poter
funzionare) e fare dei segni sul muro in corrispondenza dei 2 fori di
montaggio.
Praticare due fori sulla parete da 5 mm in corrispondenza dei due segni.
Fissare la base (
) alla parete con 2 viti e i tasselli in dotazione
(se necessario, fori di ancoraggio aggiuntivi sono disponibili per un
montaggio più sicuro) assicurandosi che tutti i cavi siano ben tesi
attraverso il foro della base.
Regolare la lunghezza ed il percorso di ogni cavo verso il giusto
terminale della morsettiera collocata sulla base di montaggio. Tenere 6
mm di cavo in più.
(Spellare 6 mm di guaina da ogni cavo per evitare che i cavi adiacenti
provochino un cortocircuito quando collegati).
I - 4
Viti fi ssaggio
Cavetto di collegamento
Collegare i cavi ai relativi terminali sulla morsettiera.
I cavi di alimentazione e quelli di comunicazione devono essere
collegati correttamente per un buon funzionamento del Room
Controller 2.
Spingere i cavi in eccesso nel muro e contro la base di montaggio. Se
viene utilizzato il sensore dell'aria sul Room Controller 2, sigillare il foro
nel muro per evitare l'ingresso di aria attraverso il muro che potrebbe
infl uire negativamente sul funzionamento del sensore.
Ricollegare la base del Room Controller 2 al suo cardine.
Cavetto di collegamento
All'unità interna
Condotto rigido
in PVC
ø 30 mm min.
Intonaco 30 mm circa
Room Controller 2
Scatola di derivazione
