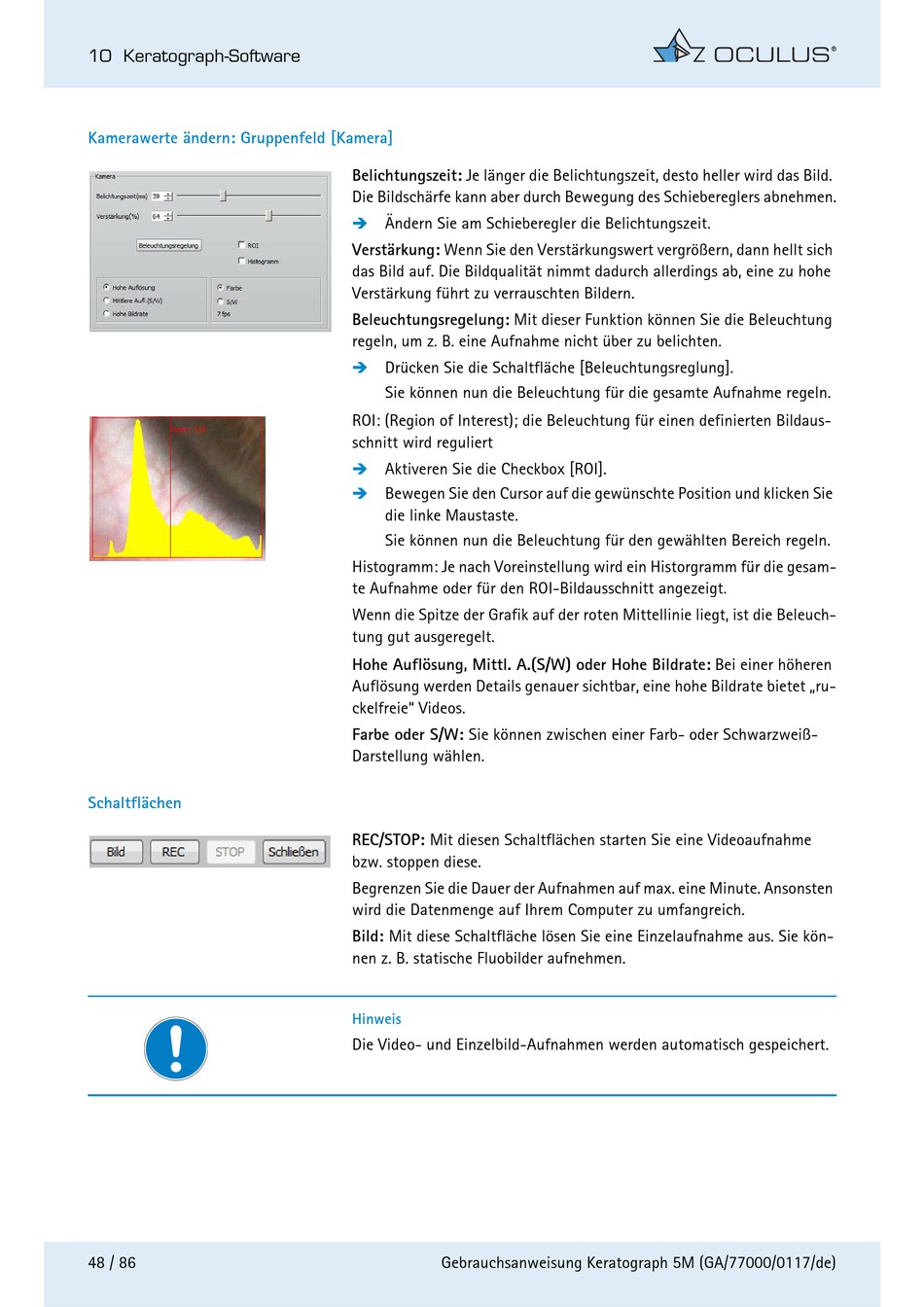

OCULUS Keratograph 5M Gebrauchsanweisung Seite 54

10 Keratograph-Software
Kamerawerte ändern: Gruppenfeld [Kamera]
Schaltflächen
48 / 86
Belichtungszeit: Je länger die Belichtungszeit, desto heller wird das Bild.
Die Bildschärfe kann aber durch Bewegung des Schiebereglers abnehmen.

Ändern Sie am Schieberegler die Belichtungszeit.
Verstärkung: Wenn Sie den Verstärkungswert vergrößern, dann hellt sich
das Bild auf. Die Bildqualität nimmt dadurch allerdings ab, eine zu hohe
Verstärkung führt zu verrauschten Bildern.
Beleuchtungsregelung: Mit dieser Funktion können Sie die Beleuchtung
regeln, um z. B. eine Aufnahme nicht über zu belichten.

Drücken Sie die Schaltfläche [Beleuchtungsreglung].
Sie können nun die Beleuchtung für die gesamte Aufnahme regeln.
ROI: (Region of Interest); die Beleuchtung für einen definierten Bildaus-
schnitt wird reguliert

Aktiveren Sie die Checkbox [ROI].

Bewegen Sie den Cursor auf die gewünschte Position und klicken Sie
die linke Maustaste.
Sie können nun die Beleuchtung für den gewählten Bereich regeln.
Histogramm: Je nach Voreinstellung wird ein Historgramm für die gesam-
te Aufnahme oder für den ROI-Bildausschnitt angezeigt.
Wenn die Spitze der Grafik auf der roten Mittellinie liegt, ist die Beleuch-
tung gut ausgeregelt.
Hohe Auflösung, Mittl. A.(S/W) oder Hohe Bildrate: Bei einer höheren
Auflösung werden Details genauer sichtbar, eine hohe Bildrate bietet „ru-
ckelfreie" Videos.
Farbe oder S/W: Sie können zwischen einer Farb- oder Schwarzweiß-
Darstellung wählen.
REC/STOP: Mit diesen Schaltflächen starten Sie eine Videoaufnahme
bzw. stoppen diese.
Begrenzen Sie die Dauer der Aufnahmen auf max. eine Minute. Ansonsten
wird die Datenmenge auf Ihrem Computer zu umfangreich.
Bild: Mit diese Schaltfläche lösen Sie eine Einzelaufnahme aus. Sie kön-
nen z. B. statische Fluobilder aufnehmen.
Hinweis
Die Video- und Einzelbild-Aufnahmen werden automatisch gespeichert.
Gebrauchsanweisung Keratograph 5M (GA/77000/0117/de)
