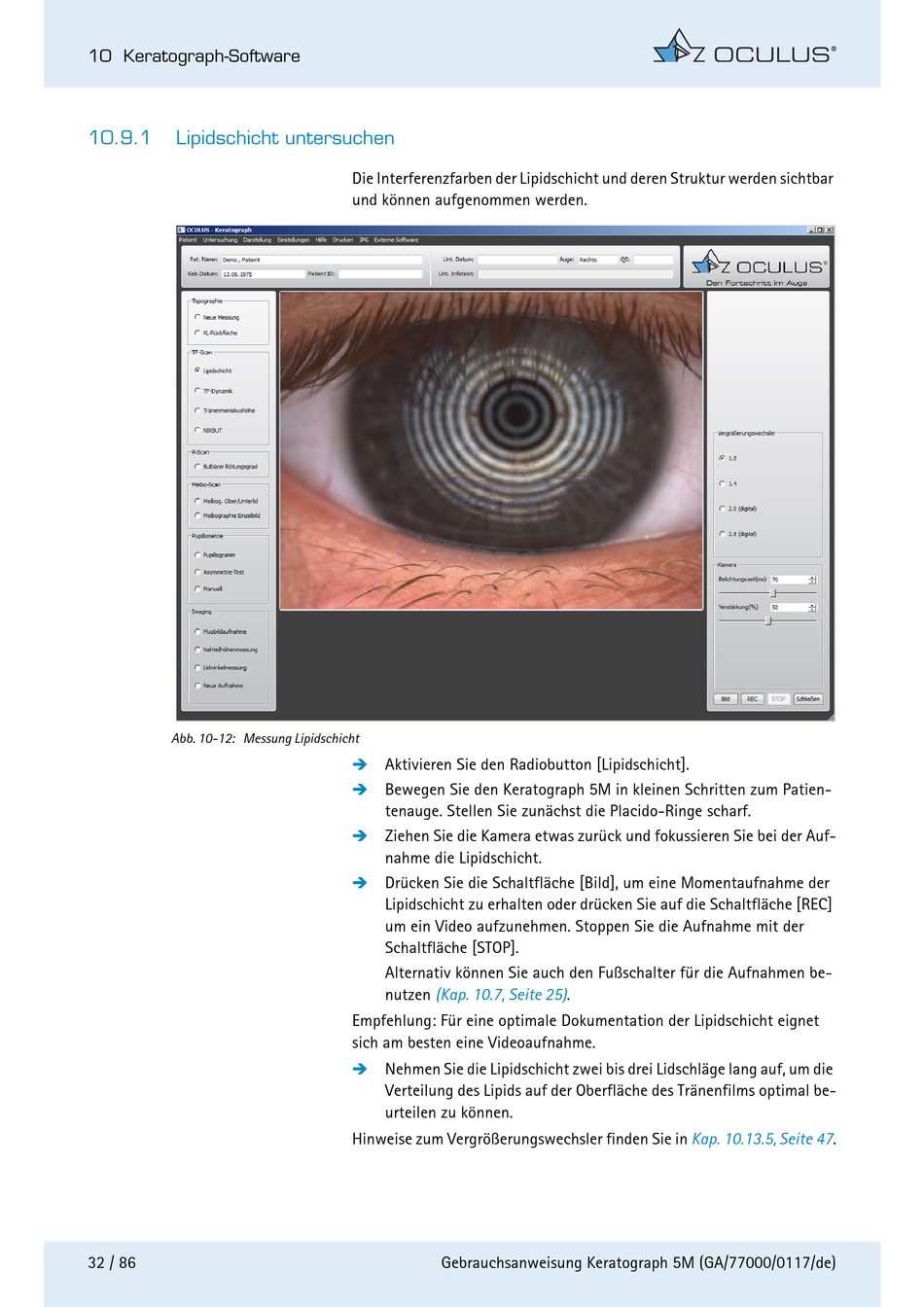

Lipidschicht Untersuchen - OCULUS Keratograph 5M Gebrauchsanweisung

10 Keratograph-Software
10.9.1

Lipidschicht untersuchen

Abb. 10-12: Messung Lipidschicht
32 / 86
Die Interferenzfarben der Lipidschicht und deren Struktur werden sichtbar
und können aufgenommen werden.

Aktivieren Sie den Radiobutton [Lipidschicht].

Bewegen Sie den Keratograph 5M in kleinen Schritten zum Patien-
tenauge. Stellen Sie zunächst die Placido-Ringe scharf.

Ziehen Sie die Kamera etwas zurück und fokussieren Sie bei der Auf-
nahme die Lipidschicht.

Drücken Sie die Schaltfläche [Bild], um eine Momentaufnahme der
Lipidschicht zu erhalten oder drücken Sie auf die Schaltfläche [REC]
um ein Video aufzunehmen. Stoppen Sie die Aufnahme mit der
Schaltfläche [STOP].
Alternativ können Sie auch den Fußschalter für die Aufnahmen be-
nutzen (Kap. 10.7, Seite
Empfehlung: Für eine optimale Dokumentation der Lipidschicht eignet
sich am besten eine Videoaufnahme.

Nehmen Sie die Lipidschicht zwei bis drei Lidschläge lang auf, um die
Verteilung des Lipids auf der Oberfläche des Tränenfilms optimal be-
urteilen zu können.
Hinweise zum Vergrößerungswechsler finden Sie in
Gebrauchsanweisung Keratograph 5M (GA/77000/0117/de)
25).
Kap. 10.13.5, Seite 47.
