10 Keratograph-Software
10.9.3 Tränenmeniskushöhe messen

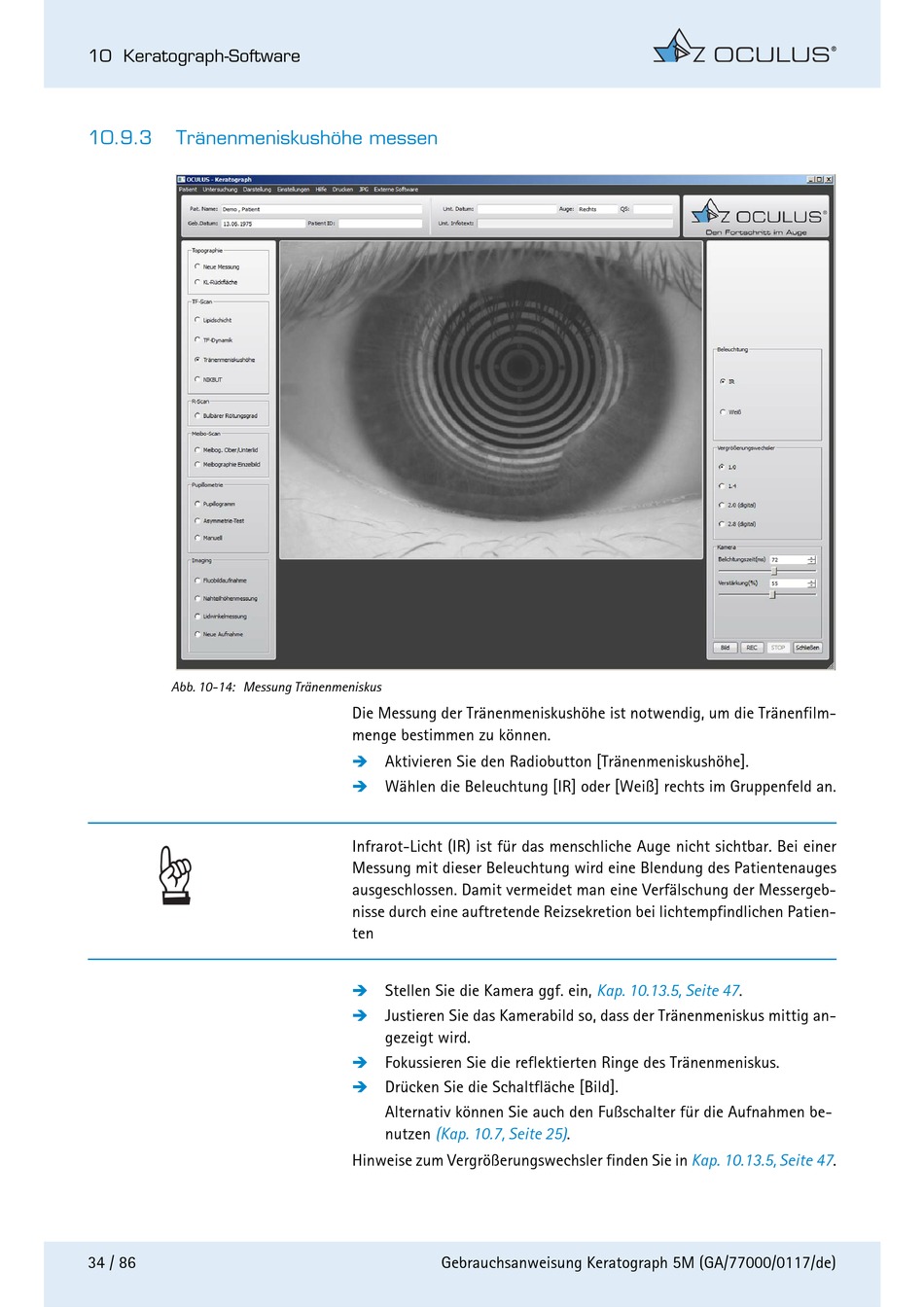

Abb. 10-14: Messung Tränenmeniskus
34 / 86
Die Messung der Tränenmeniskushöhe ist notwendig, um die Tränenfilm-
menge bestimmen zu können.

Aktivieren Sie den Radiobutton [Tränenmeniskushöhe].

Wählen die Beleuchtung [IR] oder [Weiß] rechts im Gruppenfeld an.
Infrarot-Licht (IR) ist für das menschliche Auge nicht sichtbar. Bei einer
Messung mit dieser Beleuchtung wird eine Blendung des Patientenauges
ausgeschlossen. Damit vermeidet man eine Verfälschung der Messergeb-
nisse durch eine auftretende Reizsekretion bei lichtempfindlichen Patien-
ten

Stellen Sie die Kamera ggf. ein,

Justieren Sie das Kamerabild so, dass der Tränenmeniskus mittig an-
gezeigt wird.

Fokussieren Sie die reflektierten Ringe des Tränenmeniskus.

Drücken Sie die Schaltfläche [Bild].
Alternativ können Sie auch den Fußschalter für die Aufnahmen be-
nutzen (Kap. 10.7, Seite
Hinweise zum Vergrößerungswechsler finden Sie in
Gebrauchsanweisung Keratograph 5M (GA/77000/0117/de)
Kap. 10.13.5, Seite
25).
Kap. 10.13.5, Seite
47.
