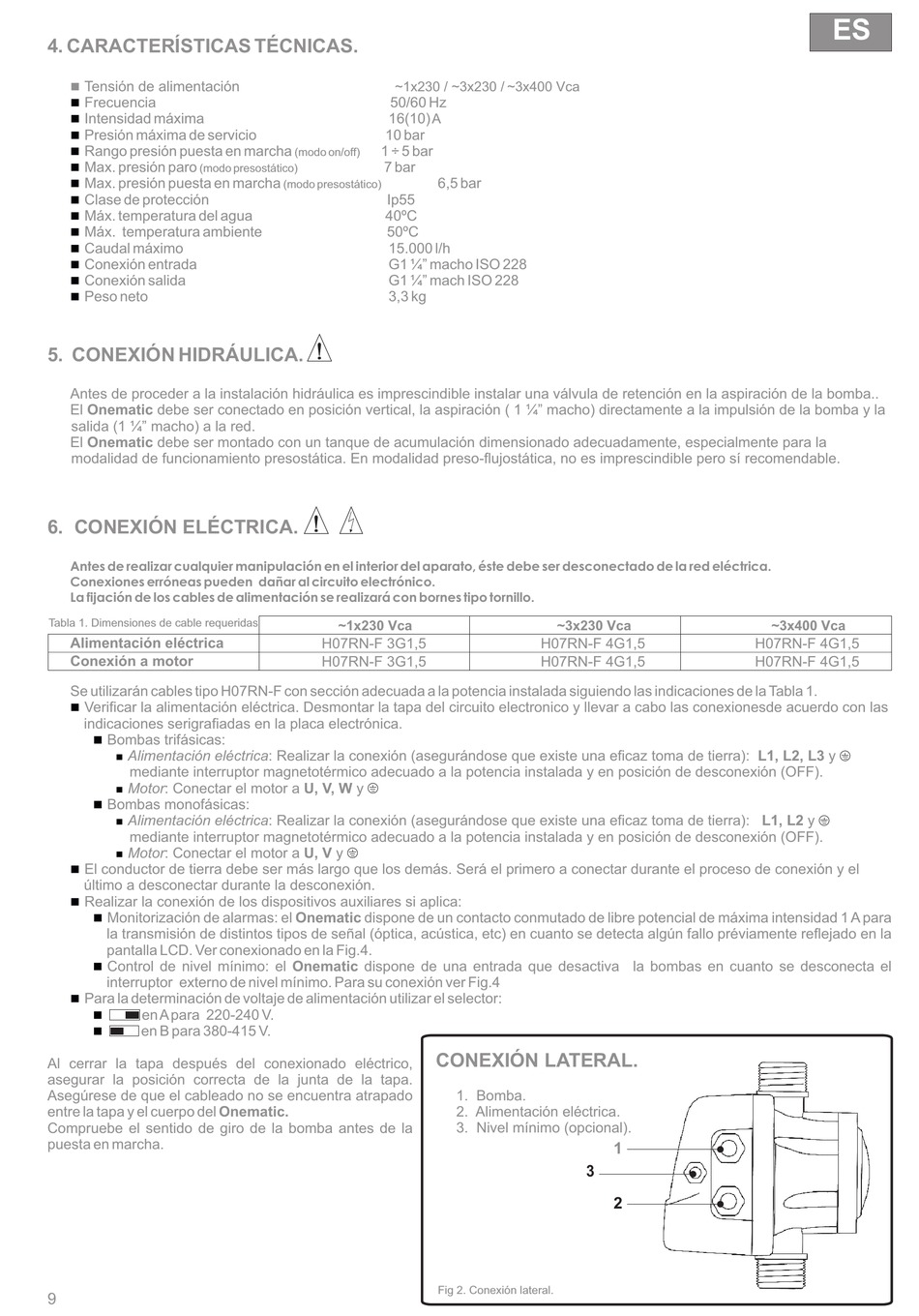

4. CARACTERÍSTICAS TÉCNICAS.
Tensión de alimentación
n
n Frecuencia
Intensidad máxima
n
Presión máxima de servicio
n
n Rango presión puesta en marcha
n Max. presión paro
(modo presostático)
Max. presión puesta en marcha
n
Clase de protección
n
n Máx. temperatura del agua
Máx. temperatura ambiente
n
Caudal máximo
n
n Conexión entrada
n Conexión salida
Peso neto
n
5. CONEXIÓN HIDRÁULICA.
Antes de proceder a la instalación hidráulica es imprescindible instalar una válvula de retención en la aspiración de la bomba..
El Onematic debe ser conectado en posición vertical, la aspiración ( 1 ¼" macho) directamente a la impulsión de la bomba y la
salida (1 ¼" macho) a la red.
El Onematic debe ser montado con un tanque de acumulación dimensionado adecuadamente, especialmente para la
modalidad de funcionamiento presostática. En modalidad preso-flujostática, no es imprescindible pero sí recomendable.
6. CONEXIÓN ELÉCTRICA.
Antes de realizar cualquier manipulación en el interior del aparato, éste debe ser desconectado de la red eléctrica.
Conexiones erróneas pueden dañar al circuito electrónico.
La fijación de los cables de alimentación se realizará con bornes tipo tornillo.
Tabla 1. Dimensiones de cable requeridas
Alimentación eléctrica
Conexión a motor
Se utilizarán cables tipo H07RN-F con sección adecuada a la potencia instalada siguiendo las indicaciones de la Tabla 1.
n Verificar la alimentación eléctrica. Desmontar la tapa del circuito electronico y llevar a cabo las conexionesde acuerdo con las
indicaciones serigrafiadas en la placa electrónica.
Bombas trifásicas:
n
Alimentación eléctrica: Realizar la conexión (asegurándose que existe una eficaz toma de tierra): L1, L2, L3 y
n
mediante interruptor magnetotérmico adecuado a la potencia instalada y en posición de desconexión (OFF).
Motor: Conectar el motor a U, V, W y
n
n Bombas monofásicas:
Alimentación eléctrica: Realizar la conexión (asegurándose que existe una eficaz toma de tierra): L1, L2 y
n
mediante interruptor magnetotérmico adecuado a la potencia instalada y en posición de desconexión (OFF).
Motor: Conectar el motor a U, V y
n
n El conductor de tierra debe ser más largo que los demás. Será el primero a conectar durante el proceso de conexión y el
último a desconectar durante la desconexión.
Realizar la conexión de los dispositivos auxiliares si aplica:
n
n Monitorización de alarmas: el Onematic dispone de un contacto conmutado de libre potencial de máxima intensidad 1 A para
la transmisión de distintos tipos de señal (óptica, acústica, etc) en cuanto se detecta algún fallo préviamente reflejado en la
pantalla LCD. Ver conexionado en la Fig.4.
Control de nivel mínimo: el Onematic dispone de una entrada que desactiva la bombas en cuanto se desconecta el
n
interruptor externo de nivel mínimo. Para su conexión ver Fig.4
Para la determinación de voltaje de alimentación utilizar el selector:
n
en A para 220-240 V.
n
n en B para 380-415 V.
Al cerrar la tapa después del conexionado eléctrico,
asegurar la posición correcta de la junta de la tapa.
Asegúrese de que el cableado no se encuentra atrapado
entre la tapa y el cuerpo del Onematic.
Compruebe el sentido de giro de la bomba antes de la
puesta en marcha.
9
~1x230 / ~3x230 / ~3x400 Vca
50/60 Hz
16(10)
A
10 bar
1 ÷ 5 bar
(modo on/off)
7 bar
6,5 bar
(modo presostático)
Ip55
40ºC
50ºC
15.000 l/h
G1 ¼" macho ISO 228
G1 ¼" mach ISO 228
3,3 kg
~1x230 Vca
H07RN-F 3G1,5
H07RN-F 3G1,5
CONEXIÓN LATERAL.
1. Bomba.
2. Alimentación eléctrica.
3. Nivel mínimo (opcional).
Fig 2. Conexión lateral.
~3x230 Vca
H07RN-F 4G1,5
H07RN-F 4G1,5
1
3
2
ES
~3x400 Vca
H07RN-F 4G1,5
H07RN-F 4G1,5
