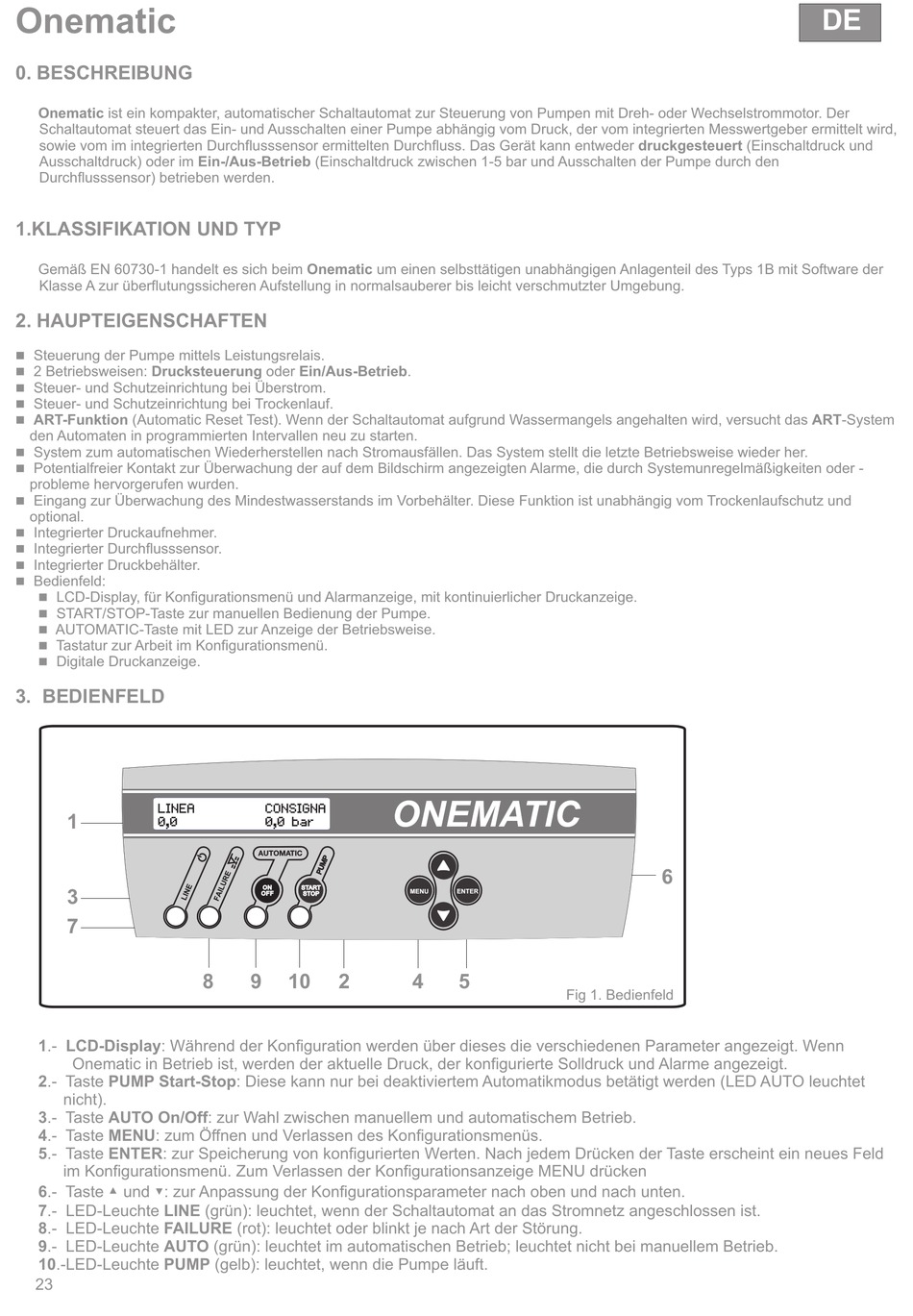

Onematic
0. BESCHREIBUNG
Onematic ist ein kompakter, automatischer Schaltautomat zur Steuerung von Pumpen mit Dreh- oder Wechselstrommotor. Der
Schaltautomat steuert das Ein- und Ausschalten einer Pumpe abhängig vom Druck, der vom integrierten Messwertgeber ermittelt wird,
sowie vom im integrierten Durchflusssensor ermittelten Durchfluss. Das Gerät kann entweder druckgesteuert (Einschaltdruck und
Ausschaltdruck) oder im Ein-/Aus-Betrieb (Einschaltdruck zwischen 1-5 bar und Ausschalten der Pumpe durch den
Durchflusssensor) betrieben werden.
1.KLASSIFIKATION UND TYP
Gemäß EN 60730-1 handelt es sich beim Onematic um einen selbsttätigen unabhängigen Anlagenteil des Typs 1B mit Software der
Klasse A zur überflutungssicheren Aufstellung in normalsauberer bis leicht verschmutzter Umgebung.
2. HAUPTEIGENSCHAFTEN
n
Steuerung der Pumpe mittels Leistungsrelais.
n
2 Betriebsweisen: Drucksteuerung oder Ein/Aus-Betrieb.
n
Steuer- und Schutzeinrichtung bei Überstrom.
n
Steuer- und Schutzeinrichtung bei Trockenlauf.
ART-Funktion (Automatic Reset Test). Wenn der Schaltautomat aufgrund Wassermangels angehalten wird, versucht das ART-System
n
den Automaten in programmierten Intervallen neu zu starten.
System zum automatischen Wiederherstellen nach Stromausfällen. Das System stellt die letzte Betriebsweise wieder her.
n
Potentialfreier Kontakt zur Überwachung der auf dem Bildschirm angezeigten Alarme, die durch Systemunregelmäßigkeiten oder -
n
probleme hervorgerufen wurden.
Eingang zur Überwachung des Mindestwasserstands im Vorbehälter. Diese Funktion ist unabhängig vom Trockenlaufschutz und
n
optional.
Integrierter Druckaufnehmer.
n
Integrierter Durchflusssensor.
n
n
Integrierter Druckbehälter.
n
Bedienfeld:
n
LCD-Display, für Konfigurationsmenü und Alarmanzeige, mit kontinuierlicher Druckanzeige.
n
START/STOP-Taste zur manuellen Bedienung der Pumpe.
n
AUTOMATIC-Taste mit LED zur Anzeige der Betriebsweise.
Tastatur zur Arbeit im Konfigurationsmenü.
n
Digitale Druckanzeige.
n
3. BEDIENFELD
1
3
7 7
1.- LCD-Display: Während der Konfiguration werden über dieses die verschiedenen Parameter angezeigt. Wenn
Onematic in Betrieb ist, werden der aktuelle Druck, der konfigurierte Solldruck und Alarme angezeigt.
2.- Taste PUMP Start-Stop: Diese kann nur bei deaktiviertem Automatikmodus betätigt werden (LED AUTO leuchtet
nicht).
3.- Taste AUTO On/Off: zur Wahl zwischen manuellem und automatischem Betrieb.
4.- Taste MENU: zum Öffnen und Verlassen des Konfigurationsmenüs.
5.- Taste ENTER: zur Speicherung von konfigurierten Werten. Nach jedem Drücken der Taste erscheint ein neues Feld
im Konfigurationsmenü. Zum Verlassen der Konfigurationsanzeige MENU drücken
6.- Taste ▲ und ▼: zur Anpassung der Konfigurationsparameter nach oben und nach unten.
7.- LED-Leuchte LINE (grün): leuchtet, wenn der Schaltautomat an das Stromnetz angeschlossen ist.
8.- LED-Leuchte FAILURE (rot): leuchtet oder blinkt je nach Art der Störung.
9.- LED-Leuchte AUTO (grün): leuchtet im automatischen Betrieb; leuchtet nicht bei manuellem Betrieb.
10.-LED-Leuchte PUMP (gelb): leuchtet, wenn die Pumpe läuft.
23
8
9
10
2
4
5
Fig 1. Bedienfeld
DE
6
