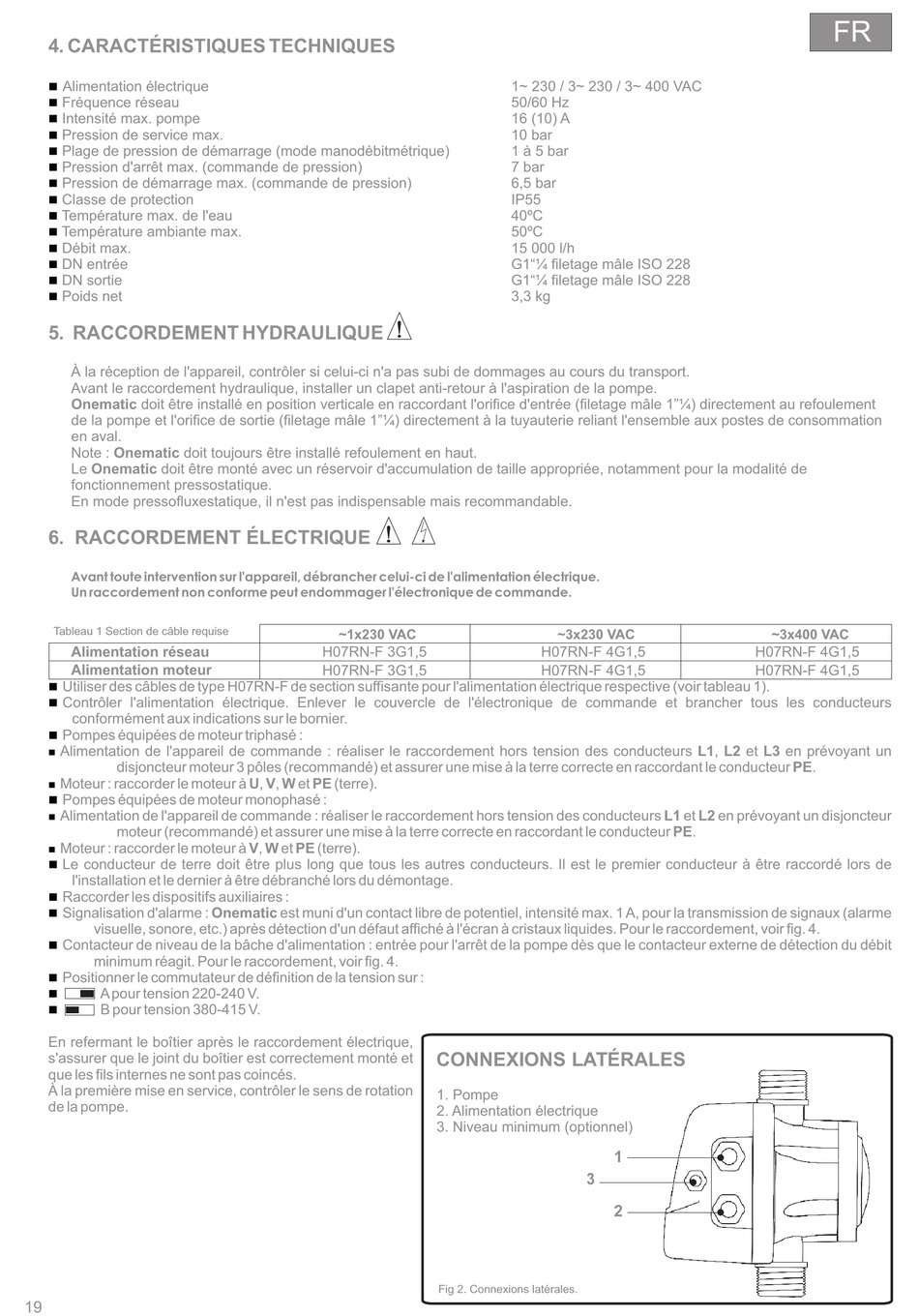

4. CARACTÉRISTIQUES TECHNIQUES
Alimentation électrique
n
n
Fréquence réseau
Intensité max. pompe
n
Pression de service max.
n
n
Plage de pression de démarrage (mode manodébitmétrique)
n
Pression d'arrêt max. (commande de pression)
Pression de démarrage max. (commande de pression)
n
Classe de protection
n
n
Température max. de l'eau
Température ambiante max.
n
Débit max.
n
n
DN entrée
n
DN sortie
Poids net
n
5. RACCORDEMENT HYDRAULIQUE
À la réception de l'appareil, contrôler si celui-ci n'a pas subi de dommages au cours du transport.
Avant le raccordement hydraulique, installer un clapet anti-retour à l'aspiration de la pompe.
Onematic doit être installé en position verticale en raccordant l'orifice d'entrée (filetage mâle 1"¼) directement au refoulement
de la pompe et l'orifice de sortie (filetage mâle 1"¼) directement à la tuyauterie reliant l'ensemble aux postes de consommation
en aval.
Note : Onematic doit toujours être installé refoulement en haut.
Le Onematic doit être monté avec un réservoir d'accumulation de taille appropriée, notamment pour la modalité de
fonctionnement pressostatique.
En mode pressofluxestatique, il n'est pas indispensable mais recommandable.
6. RACCORDEMENT ÉLECTRIQUE
Avant toute intervention sur l'appareil, débrancher celui-ci de l'alimentation électrique.
Un raccordement non conforme peut endommager l'électronique de commande.
Tableau 1 Section de câble requise
Alimentation réseau
Alimentation moteur
Utiliser des câbles de type H07RN-F de section suffisante pour l'alimentation électrique respective (voir tableau 1).
n
Contrôler l'alimentation électrique. Enlever le couvercle de l'électronique de commande et brancher tous les conducteurs
n
conformément aux indications sur le bornier.
n
Pompes équipées de moteur triphasé :
Alimentation de l'appareil de commande : réaliser le raccordement hors tension des conducteurs L1, L2 et L3 en prévoyant un
n
disjoncteur moteur 3 pôles (recommandé) et assurer une mise à la terre correcte en raccordant le conducteur PE.
Moteur : raccorder le moteur à U, V, W et PE (terre).
n
Pompes équipées de moteur monophasé :
n
Alimentation de l'appareil de commande : réaliser le raccordement hors tension des conducteurs L1 et L2 en prévoyant un disjoncteur
n
moteur (recommandé) et assurer une mise à la terre correcte en raccordant le conducteur PE.
Moteur : raccorder le moteur à V, W et PE (terre).
n
Le conducteur de terre doit être plus long que tous les autres conducteurs. Il est le premier conducteur à être raccordé lors de
n
l'installation et le dernier à être débranché lors du démontage.
n
Raccorder les dispositifs auxiliaires :
Signalisation d'alarme : Onematic est muni d'un contact libre de potentiel, intensité max. 1 A, pour la transmission de signaux (alarme
n
visuelle, sonore, etc.) après détection d'un défaut affiché à l'écran à cristaux liquides. Pour le raccordement, voir fig. 4.
Contacteur de niveau de la bâche d'alimentation : entrée pour l'arrêt de la pompe dès que le contacteur externe de détection du débit
n
minimum réagit. Pour le raccordement, voir fig. 4.
Positionner le commutateur de définition de la tension sur :
n
A pour tension 220-240 V.
n
n
B pour tension 380-415 V.
En refermant le boîtier après le raccordement électrique,
s'assurer que le joint du boîtier est correctement monté et
que les fils internes ne sont pas coincés.
À la première mise en service, contrôler le sens de rotation
de la pompe.
19
~1x230 VAC
H07RN-F 3G1,5
H07RN-F 3G1,5
CONNEXIONS LATÉRALES
1. Pompe
2. Alimentation électrique
3. Niveau minimum (optionnel)
Fig 2. Connexions latérales.
1~ 230 / 3~ 230 / 3~ 400 VAC
50/60 Hz
16 (10) A
10 bar
1 à 5 bar
7 bar
6,5 bar
IP55
40ºC
50ºC
15 000 l/h
G1"¼ filetage mâle ISO 228
G1"¼ filetage mâle ISO 228
3,3 kg
~3x230 VAC
H07RN-F 4G1,5
H07RN-F 4G1,5
1
3
2
FR
~3x400 VAC
H07RN-F 4G1,5
H07RN-F 4G1,5
