Onematic

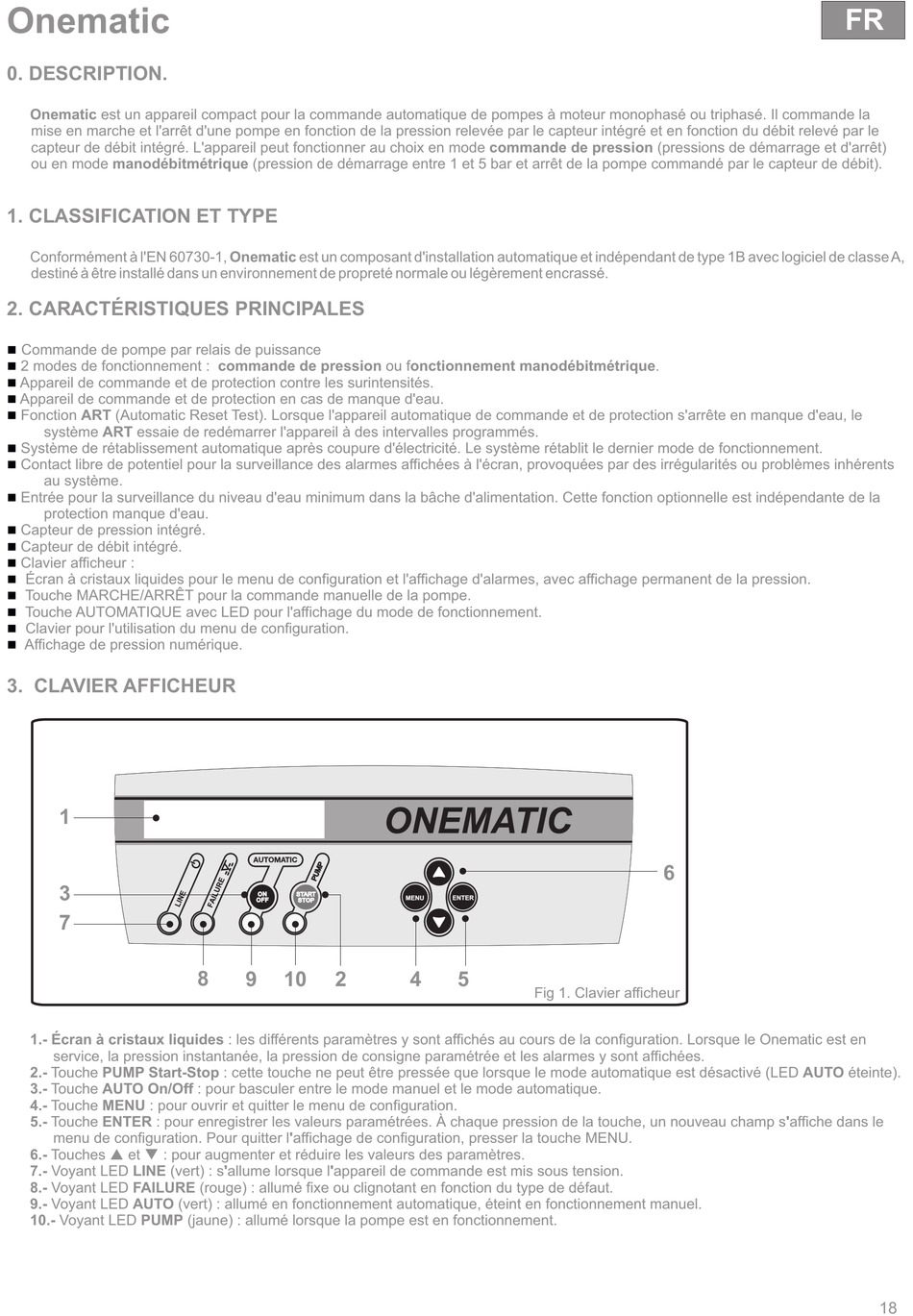

0. DESCRIPTION.
Onematic est un appareil compact pour la commande automatique de pompes à moteur monophasé ou triphasé. Il commande la
mise en marche et l'arrêt d'une pompe en fonction de la pression relevée par le capteur intégré et en fonction du débit relevé par le
capteur de débit intégré. L'appareil peut fonctionner au choix en mode commande de pression (pressions de démarrage et d'arrêt)
ou en mode manodébitmétrique (pression de démarrage entre 1 et 5 bar et arrêt de la pompe commandé par le capteur de débit).
1. CLASSIFICATION ET TYPE
Conformément à l'EN 60730-1, Onematic est un composant d'installation automatique et indépendant de type 1B avec logiciel de classe A,
destiné à être installé dans un environnement de propreté normale ou légèrement encrassé.
2. CARACTÉRISTIQUES PRINCIPALES
Commande de pompe par relais de puissance
n
2 modes de fonctionnement : commande de pression ou fonctionnement manodébitmétrique.
n
Appareil de commande et de protection contre les surintensités.
n
Appareil de commande et de protection en cas de manque d'eau.
n
n Fonction ART (Automatic Reset Test). Lorsque l'appareil automatique de commande et de protection s'arrête en manque d'eau, le
système ART essaie de redémarrer l'appareil à des intervalles programmés.
n Système de rétablissement automatique après coupure d'électricité. Le système rétablit le dernier mode de fonctionnement.
n Contact libre de potentiel pour la surveillance des alarmes affichées à l'écran, provoquées par des irrégularités ou problèmes inhérents
au système.
Entrée pour la surveillance du niveau d'eau minimum dans la bâche d'alimentation. Cette fonction optionnelle est indépendante de la
n
protection manque d'eau.
Capteur de pression intégré.
n
Capteur de débit intégré.
n
Clavier afficheur :
n
Écran à cristaux liquides pour le menu de configuration et l'affichage d'alarmes, avec affichage permanent de la pression.
n
Touche MARCHE/ARRÊT pour la commande manuelle de la pompe.
n
Touche AUTOMATIQUE avec LED pour l'affichage du mode de fonctionnement.
n
Clavier pour l'utilisation du menu de configuration.
n
Affichage de pression numérique.
n
3. CLAVIER AFFICHEUR
1
3
7 7
1.- Écran à cristaux liquides : les différents paramètres y sont affichés au cours de la configuration. Lorsque le Onematic est en
service, la pression instantanée, la pression de consigne paramétrée et les alarmes y sont affichées.
2.- Touche PUMP Start-Stop : cette touche ne peut être pressée que lorsque le mode automatique est désactivé (LED AUTO éteinte).
3.- Touche AUTO On/Off : pour basculer entre le mode manuel et le mode automatique.
4.- Touche MENU : pour ouvrir et quitter le menu de configuration.
5.- Touche ENTER : pour enregistrer les valeurs paramétrées. À chaque pression de la touche, un nouveau champ s'affiche dans le
menu de configuration. Pour quitter l'affichage de configuration, presser la touche MENU.
6.- Touches p et q : pour augmenter et réduire les valeurs des paramètres.
7.- Voyant LED LINE (vert) : s'allume lorsque l'appareil de commande est mis sous tension.
8.- Voyant LED FAILURE (rouge) : allumé fixe ou clignotant en fonction du type de défaut.
9.- Voyant LED AUTO (vert) : allumé en fonctionnement automatique, éteint en fonctionnement manuel.
10.- Voyant LED PUMP (jaune) : allumé lorsque la pompe est en fonctionnement.
8 9 10 2 4 5
Fig 1. Clavier afficheur
6
