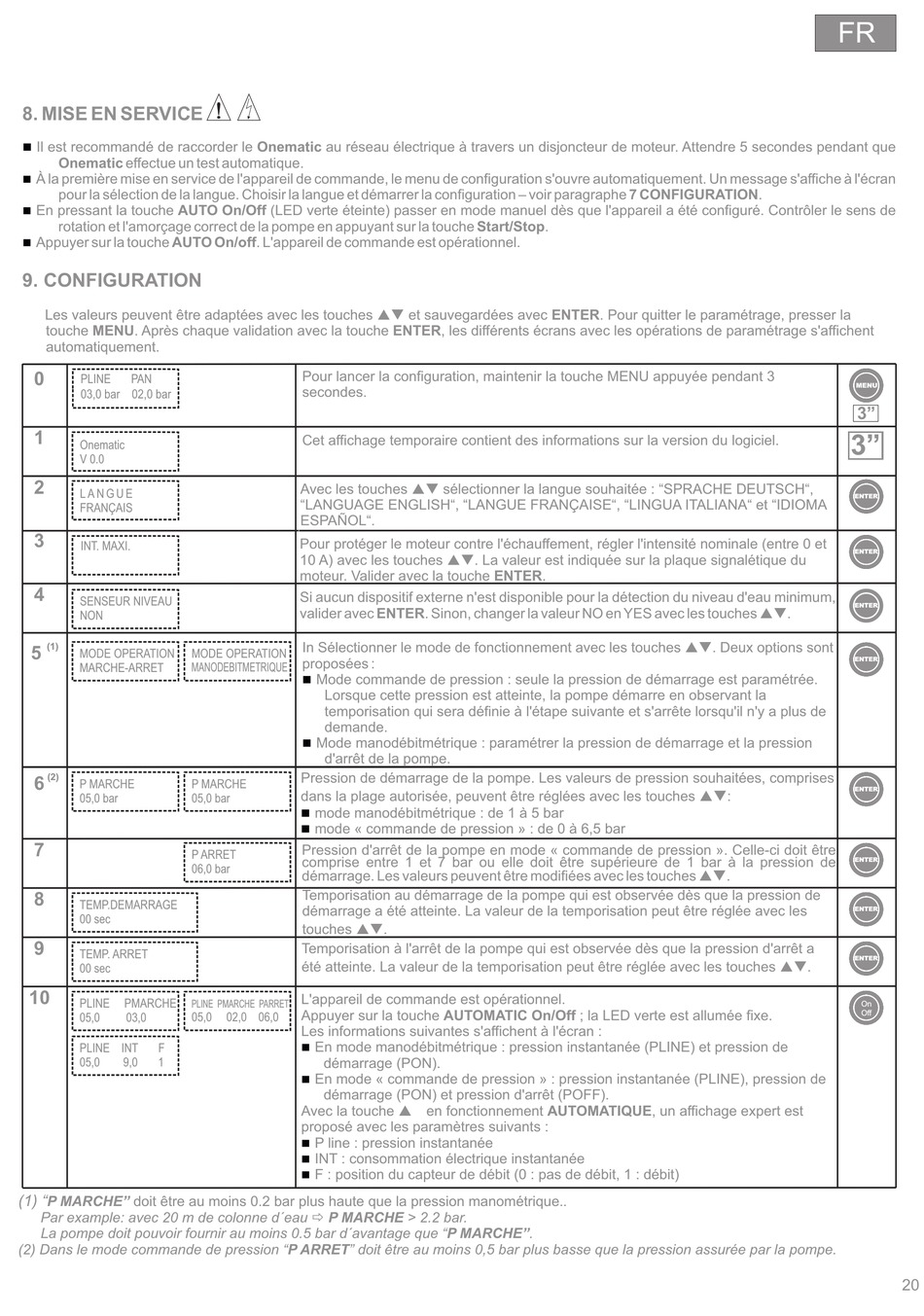

8. MISE EN SERVICE

n Il est recommandé de raccorder le Onematic au réseau électrique à travers un disjoncteur de moteur. Attendre 5 secondes pendant que
Onematic effectue un test automatique.
À la première mise en service de l'appareil de commande, le menu de configuration s'ouvre automatiquement. Un message s'affiche à l'écran
n
pour la sélection de la langue. Choisir la langue et démarrer la configuration – voir paragraphe 7 CONFIGURATION.
En pressant la touche AUTO On/Off (LED verte éteinte) passer en mode manuel dès que l'appareil a été configuré. Contrôler le sens de
n
rotation et l'amorçage correct de la pompe en appuyant sur la touche Start/Stop.
Appuyer sur la touche AUTO On/off. L'appareil de commande est opérationnel.
n
9. CONFIGURATION
Les valeurs peuvent être adaptées avec les touches pq et sauvegardées avec ENTER. Pour quitter le paramétrage, presser la
touche MENU. Après chaque validation avec la touche ENTER, les différents écrans avec les opérations de paramétrage s'affichent
automatiquement.
0
PLINE PAN
03,0 bar 02,0 bar
1
Onematic
V 0.0
2
L A N G U E
FRANÇAIS
3
INT. MAXI.
4
SENSEUR NIVEAU
NON
(1)
5
MODE OPERATION MODE OPERATION
MARCHE-ARRET MANODEBITMETRIQUE
(2)
6
P MARCHE P MARCHE
05,0 bar 05,0 bar
7
P ARRET
06,0 bar
8
TEMP.DEMARRAGE
00 sec
9
TEMP. ARRET
00 sec
10
PLINE PMARCHE
PLINE PMARCHE PARRET
05,0
05,0 03,0
PLINE INT F
05,0 9,0 1
(1) "
P MARCHE" doit être au moins 0.2 bar plus haute que la pression manométrique..
Par example: avec 20 m de colonne d´eau ð P MARCHE > 2.2 bar.
La pompe doit pouvoir fournir au moins 0.5 bar d´avantage que "P MARCHE".
(2) Dans le mode commande de pression "P ARRET" doit être au moins 0,5 bar plus basse que la pression assurée par la pompe.
Pour lancer la configuration, maintenir la touche MENU appuyée pendant 3
secondes.
Cet affichage temporaire contient des informations sur la version du logiciel.
Avec les touches pq sélectionner la langue souhaitée : "SPRACHE DEUTSCH",
"LANGUAGE ENGLISH", "LANGUE FRANÇAISE", "LINGUA ITALIANA" et "IDIOMA
ESPAÑOL".
Pour protéger le moteur contre l'échauffement, régler l'intensité nominale (entre 0 et
10 A) avec les touches pq . La valeur est indiquée sur la plaque signalétique du
moteur. Valider avec la touche ENTER.
Si aucun dispositif externe n'est disponible pour la détection du niveau d'eau minimum,
valider avec ENTER. Sinon, changer la valeur NO en YES avec les touches pq .
In Sélectionner le mode de fonctionnement avec les touches pq . Deux options sont
proposées :
n Mode commande de pression : seule la pression de démarrage est paramétrée.
Lorsque cette pression est atteinte, la pompe démarre en observant la
temporisation qui sera définie à l'étape suivante et s'arrête lorsqu'il n'y a plus de
demande.
Mode manodébitmétrique : paramétrer la pression de démarrage et la pression
n
d'arrêt de la pompe.
Pression de démarrage de la pompe. Les valeurs de pression souhaitées, comprises
dans la plage autorisée, peuvent être réglées avec les touches pq:
mode manodébitmétrique : de 1 à 5 bar
n
mode « commande de pression » : de 0 à 6,5 bar
n
Pression d'arrêt de la pompe en mode « commande de pression ». Celle-ci doit être
comprise entre 1 et 7 bar ou elle doit être supérieure de 1 bar à la pression de
démarrage. Les valeurs peuvent être modifiées avec les touches pq.
Temporisation au démarrage de la pompe qui est observée dès que la pression de
démarrage a été atteinte. La valeur de la temporisation peut être réglée avec les
touches pq .
Temporisation à l'arrêt de la pompe qui est observée dès que la pression d'arrêt a
été atteinte. La valeur de la temporisation peut être réglée avec les touches pq .
L'appareil de commande est opérationnel.
Appuyer sur la touche AUTOMATIC On/Off ; la LED verte est allumée fixe.
02,0 06,0
Les informations suivantes s'affichent à l'écran :
En mode manodébitmétrique : pression instantanée (PLINE) et pression de
n
démarrage (PON).
En mode « commande de pression » : pression instantanée (PLINE), pression de
n
démarrage (PON) et pression d'arrêt (POFF).
Avec la touche p en fonctionnement AUTOMATIQUE, un affichage expert est
proposé avec les paramètres suivants :
P line : pression instantanée
n
INT : consommation électrique instantanée
n
F : position du capteur de débit (0 : pas de débit, 1 : débit)
n
FR
MENU MENU
3"
3"
ENTER
ENTER MENU
ENTER
MENU
ENTER MENU
ENTER MENU
ENTER MENU
ENTER MENU
ENTER MENU
ENTER
MENU
On
MENU
Off
