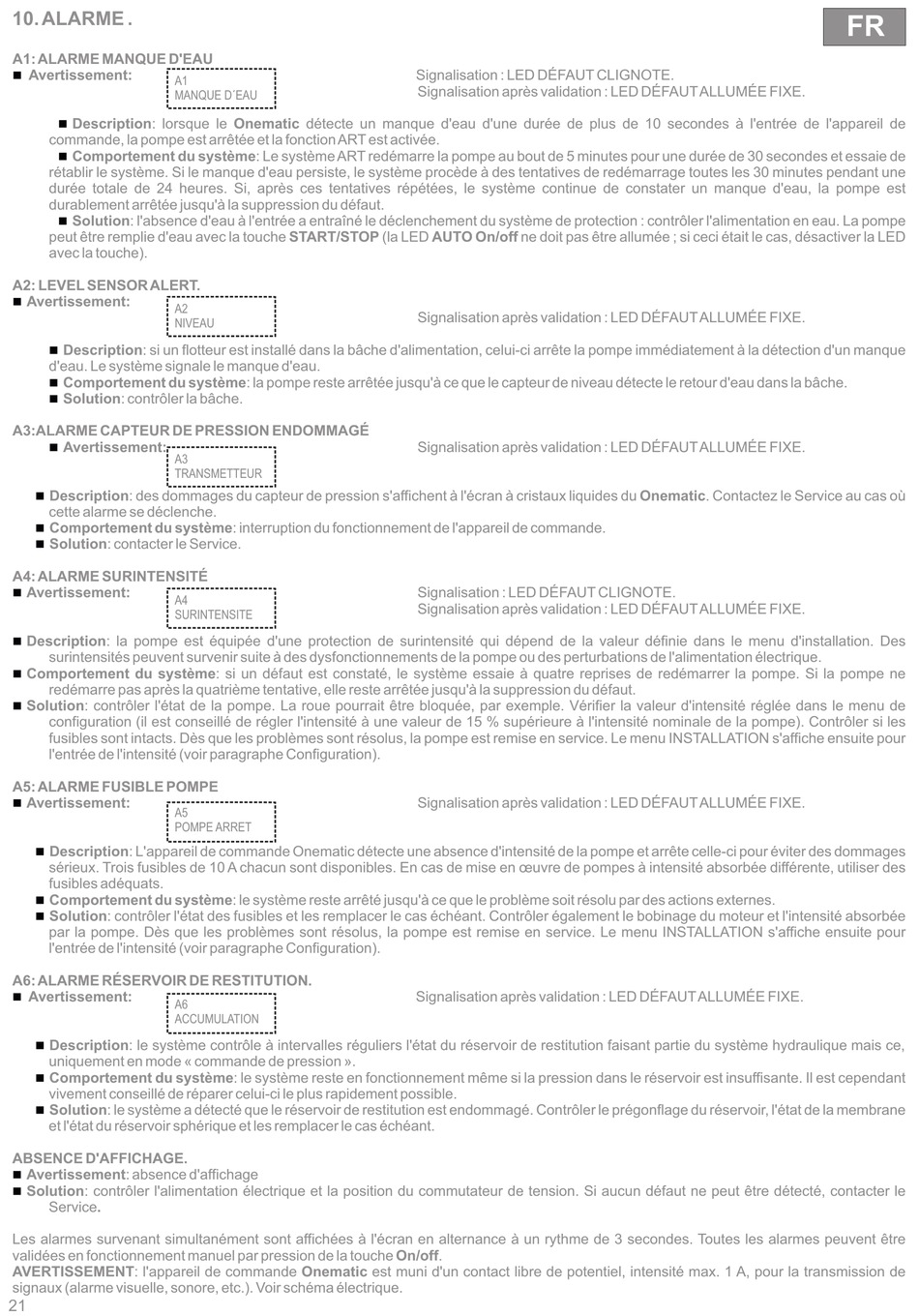

Coelbo Onematic Betriebsanleitung Seite 21

10. ALARME .
A1: ALARME MANQUE D'EAU
n Avertissement:
A1
MANQUE D´EAU
n Description: lorsque le Onematic détecte un manque d'eau d'une durée de plus de 10 secondes à l'entrée de l'appareil de
commande, la pompe est arrêtée et la fonction ART est activée.
Comportement du système: Le système ART redémarre la pompe au bout de 5 minutes pour une durée de 30 secondes et essaie de
n
rétablir le système. Si le manque d'eau persiste, le système procède à des tentatives de redémarrage toutes les 30 minutes pendant une
durée totale de 24 heures. Si, après ces tentatives répétées, le système continue de constater un manque d'eau, la pompe est
durablement arrêtée jusqu'à la suppression du défaut.
Solution: l'absence d'eau à l'entrée a entraîné le déclenchement du système de protection : contrôler l'alimentation en eau. La pompe
n
peut être remplie d'eau avec la touche START/STOP (la LED AUTO On/off ne doit pas être allumée ; si ceci était le cas, désactiver la LED
avec la touche).
A2: LEVEL SENSOR ALERT.
n Avertissement:
A2
NIVEAU
n Description: si un flotteur est installé dans la bâche d'alimentation, celui-ci arrête la pompe immédiatement à la détection d'un manque
d'eau. Le système signale le manque d'eau.
Comportement du système: la pompe reste arrêtée jusqu'à ce que le capteur de niveau détecte le retour d'eau dans la bâche.
n
Solution: contrôler la bâche.
n
A3:ALARME CAPTEUR DE PRESSION ENDOMMAGÉ
Avertissement:
n
A3
TRANSMETTEUR
Description: des dommages du capteur de pression s'affichent à l'écran à cristaux liquides du Onematic. Contactez le Service au cas où
n
cette alarme se déclenche.
n Comportement du système: interruption du fonctionnement de l'appareil de commande.
Solution: contacter le Service.
n
A4: ALARME SURINTENSITÉ
Avertissement:
n
A4
SURINTENSITE
n Description: la pompe est équipée d'une protection de surintensité qui dépend de la valeur définie dans le menu d'installation. Des
surintensités peuvent survenir suite à des dysfonctionnements de la pompe ou des perturbations de l'alimentation électrique.
Comportement du système: si un défaut est constaté, le système essaie à quatre reprises de redémarrer la pompe. Si la pompe ne
n
redémarre pas après la quatrième tentative, elle reste arrêtée jusqu'à la suppression du défaut.
Solution: contrôler l'état de la pompe. La roue pourrait être bloquée, par exemple. Vérifier la valeur d'intensité réglée dans le menu de
n
configuration (il est conseillé de régler l'intensité à une valeur de 15 % supérieure à l'intensité nominale de la pompe). Contrôler si les
fusibles sont intacts. Dès que les problèmes sont résolus, la pompe est remise en service. Le menu INSTALLATION s'affiche ensuite pour
l'entrée de l'intensité (voir paragraphe Configuration).
A5: ALARME FUSIBLE POMPE
n Avertissement:
A5
POMPE ARRET
Description: L'appareil de commande Onematic détecte une absence d'intensité de la pompe et arrête celle-ci pour éviter des dommages
n
sérieux. Trois fusibles de 10 A chacun sont disponibles. En cas de mise en œuvre de pompes à intensité absorbée différente, utiliser des
fusibles adéquats.
Comportement du système: le système reste arrêté jusqu'à ce que le problème soit résolu par des actions externes.
n
n Solution: contrôler l'état des fusibles et les remplacer le cas échéant. Contrôler également le bobinage du moteur et l'intensité absorbée
par la pompe. Dès que les problèmes sont résolus, la pompe est remise en service. Le menu INSTALLATION s'affiche ensuite pour
l'entrée de l'intensité (voir paragraphe Configuration).
A6: ALARME RÉSERVOIR DE RESTITUTION.
Avertissement:
n
A6
ACCUMULATION
Description: le système contrôle à intervalles réguliers l'état du réservoir de restitution faisant partie du système hydraulique mais ce,
n
uniquement en mode « commande de pression ».
Comportement du système: le système reste en fonctionnement même si la pression dans le réservoir est insuffisante. Il est cependant
n
vivement conseillé de réparer celui-ci le plus rapidement possible.
Solution: le système a détecté que le réservoir de restitution est endommagé. Contrôler le prégonflage du réservoir, l'état de la membrane
n
et l'état du réservoir sphérique et les remplacer le cas échéant.
ABSENCE D'AFFICHAGE.
Avertissement: absence d'affichage
n
Solution: contrôler l'alimentation électrique et la position du commutateur de tension. Si aucun défaut ne peut être détecté, contacter le
n
Service.
Les alarmes survenant simultanément sont affichées à l'écran en alternance à un rythme de 3 secondes. Toutes les alarmes peuvent être
validées en fonctionnement manuel par pression de la touche On/off.
AVERTISSEMENT: l'appareil de commande Onematic est muni d'un contact libre de potentiel, intensité max. 1 A, pour la transmission de
signaux (alarme visuelle, sonore, etc.). Voir schéma électrique.
21
Signalisation : LED DÉFAUT CLIGNOTE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
Signalisation : LED DÉFAUT CLIGNOTE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
Signalisation après validation : LED DÉFAUT ALLUMÉE FIXE.
