0 . DESCRIZIONE.
Il Onematic è un dispositivo automatico compatto di controllo per l'automatizzazione del funzionamento di pompe monofase o trifase.
Il sistema controlla l'avviamento e l'arresto della pompa in funzione della pressione rilevata per il trasduttore di pressione interno e del
flusso rilevato per il sensore di flusso. Può funzionare in modo pressostatico (pressione di messa in marcia e pressione di arresto) o
in modo on/off (pressione di messa in marcia tra 1-5 bar e sconessione per il sensore di portata).
1. CLASSIFICA E TIPO.
D'accordo con la norma EN-60730-1 il Onematic è un dispositivo di montaggio indipendente, tipo 1B cn software di classe A e
ambiente pulito.

2. CARATTERISTICHE PRINCIPALI

n Pompa comandata per relè di potenza.
2 modalità di funzionamento: pressostatico o on/off. Sistema di protezzione e controllo della pompa contro sovraintensità.
n
Sistema di controllo e protezzione contra il funzionamento a secco della pompa per macanza d'acqua.
n
n Funzione ART (Automatic Reset Test). Quando il dispositivo si trova fermo per l'intervento del sistema di protezzione per mancanza
d'acqua, il ART prova, con una periodicità programmata, conettare il gruppo per se si è ristabilito l'alimentazione di acqua.
n Sistema ripristino automatico dopo un'interruzione dell'alimentazione elettrica. Il sistema si attiva nello stesso stato che aveva prima
dell'interruzione, mantenendo i parametri di configurazione.
Contatto commutato di libero potenziale per monitorizare le allarme originate per irregulariltà o problemi del sistema che si indicano
n
nello schermo. Il suo uso è opzionale.
Connessioni per rivelamento del livello minimo d'acqua nel serbatoio di aspirazione. Questo sistema è indipendente del sistema di
n
sicurezza contro funzionamento a secco. Il suo uso è opzionale.
n Trasduttore di pressione.
Sensore di portata interno.
n
n

Pannello di controllo:

Display LCD per configurazione dei parametri e segnalazione di allarme, e indicazione della pressione istantanea.
n
Pulsanti START/STOP per messa in marcia manuale della pompa.
n
n Pulsante AUTOMATIC con LED di segnalazione di stato.
Tastiera di accesso al menù di programmazione.
n
Manometro digitale.
n
3. PANNELLO DI CONTROLLO.
1
3
7 7
1.- Schermo LCD multifunzione: durante il processo di configurazione, mostra i parametri differenti. Quando Onematic sta
funzionando, mostra la pressione istantanea, la pressione configurata dell'obiettivo e gli allarmi.
2.- Pulsante MANUALE START-STOP: funzionerà soltanto con il modo automatico disattivato (LED AUTO spento).
3.- Pulsante AUTO On/Off: Permite passare dal modo AUTOMATICO a MANUALE e viceversa.
4.- Pulsante MENU: pulsante per entrare oppure uscire del MENU.
5.- Pulsante ENTER: per entrare nella memoria del valori selezionati. Ad ogni pulsazione di entrata gli segue la pesentazione di un
nuovo campo del MENU DI PROGRAMAZZIONE. Per uscire in qualsiai momento pulsare MENU.
6.- Pulsanti p ed q: per aumentare o disminuire valori di programmazione che si mostrano nello schermo.
7.- LED di indicazione LINE (verde): alimentazione elettrica, si accende se è collegato.
8.- LED di indicazione FAILURE (rosso): si accende intermittente o permanentemente..
9.- LED di indicazione AUTO (verde): si accende in modo automatico
10.- LED di indicazione PUMP (gialo): accesso indica lavorando nella pompa. Spento se ci siamo con la pompa arrestata oppuse
senza tensione da linea.
8
9 10 2 4 5

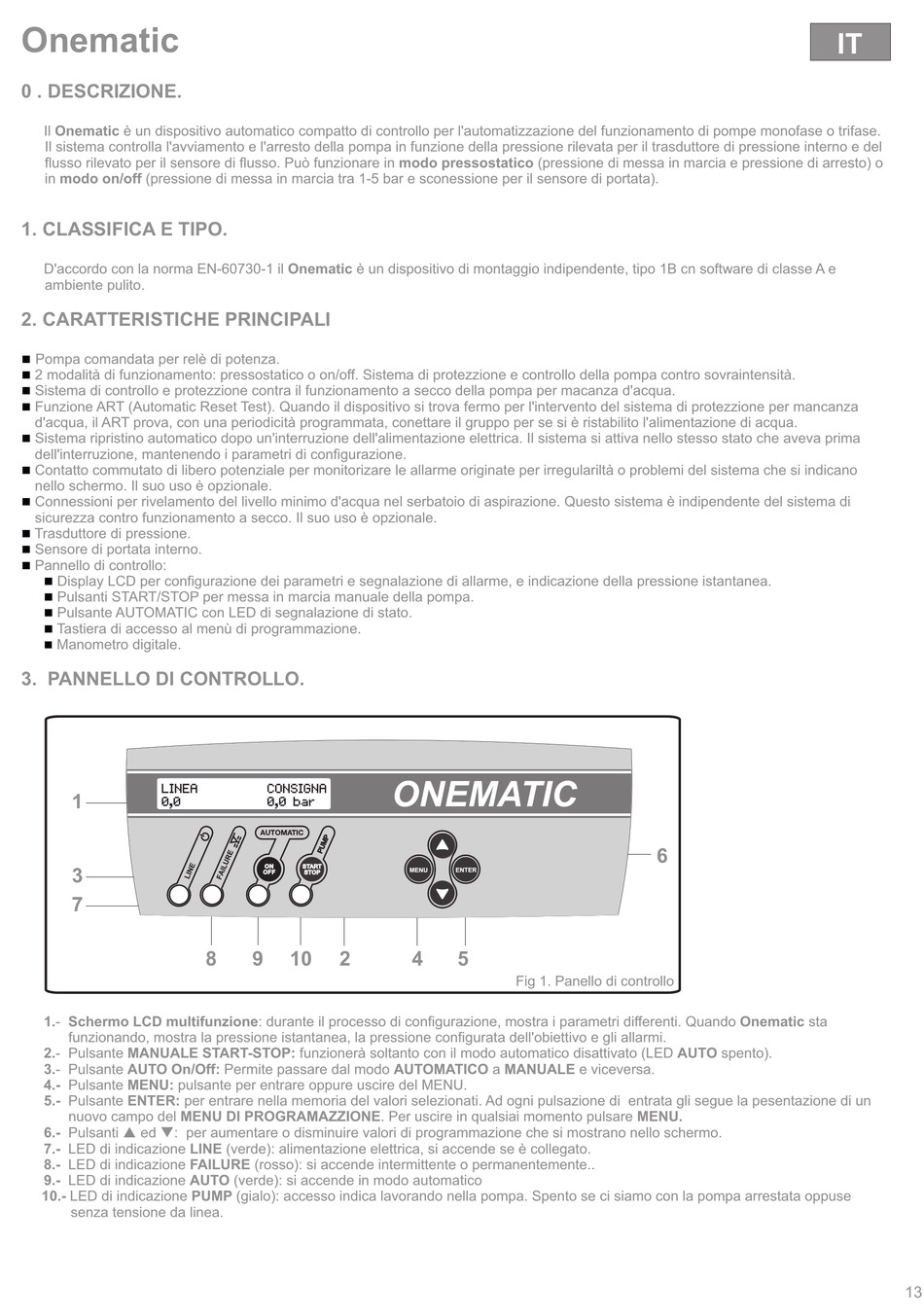

Fig 1. Panello di controllo
6
