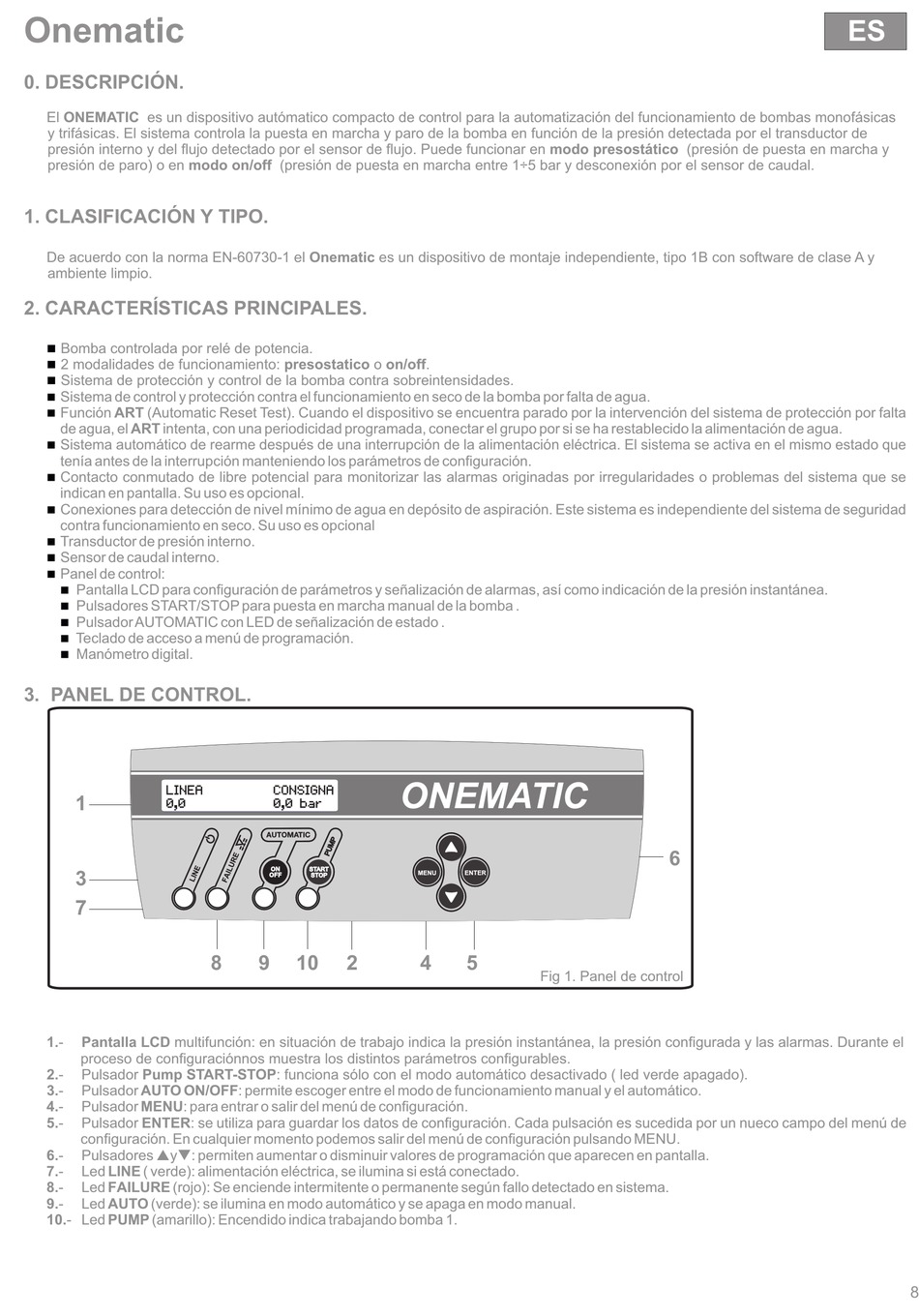

Onematic
0. DESCRIPCIÓN.
El ONEMATIC es un dispositivo autómatico compacto de control para la automatización del funcionamiento de bombas monofásicas
y trifásicas. El sistema controla la puesta en marcha y paro de la bomba en función de la presión detectada por el transductor de
presión interno y del flujo detectado por el sensor de flujo. Puede funcionar en modo presostático (presión de puesta en marcha y
presión de paro) o en modo on/off (presión de puesta en marcha entre 1÷5 bar y desconexión por el sensor de caudal.
1. CLASIFICACIÓN Y TIPO.
De acuerdo con la norma EN-60730-1 el Onematic es un dispositivo de montaje independiente, tipo 1B con software de clase A y
ambiente limpio.
2. CARACTERÍSTICAS PRINCIPALES.
n Bomba controlada por relé de potencia.
2 modalidades de funcionamiento: presostatico o on/off.
n
Sistema de protección y control de la bomba contra sobreintensidades.
n
Sistema de control y protección contra el funcionamiento en seco de la bomba por falta de agua.
n
Función ART (Automatic Reset Test). Cuando el dispositivo se encuentra parado por la intervención del sistema de protección por falta
n
de agua, el ART intenta, con una periodicidad programada, conectar el grupo por si se ha restablecido la alimentación de agua.
Sistema automático de rearme después de una interrupción de la alimentación eléctrica. El sistema se activa en el mismo estado que
n
tenía antes de la interrupción manteniendo los parámetros de configuración.
Contacto conmutado de libre potencial para monitorizar las alarmas originadas por irregularidades o problemas del sistema que se
n
indican en pantalla. Su uso es opcional.
Conexiones para detección de nivel mínimo de agua en depósito de aspiración. Este sistema es independiente del sistema de seguridad
n
contra funcionamiento en seco. Su uso es opcional
Transductor de presión interno.
n
Sensor de caudal interno.
n

Panel de control:

n
Pantalla LCD para configuración de parámetros y señalización de alarmas, así como indicación de la presión instantánea.
n
Pulsadores START/STOP para puesta en marcha manual de la bomba .
n
Pulsador AUTOMATIC con LED de señalización de estado .
n
Teclado de acceso a menú de programación.
n
Manómetro digital.
n
3. PANEL DE CONTROL.
1
3
7 7
1.- Pantalla LCD multifunción: en situación de trabajo indica la presión instantánea, la presión configurada y las alarmas. Durante el
proceso de configuraciónnos muestra los distintos parámetros configurables.
2.- Pulsador Pump START-STOP: funciona sólo con el modo automático desactivado ( led verde apagado).
3.- Pulsador AUTO ON/OFF: permite escoger entre el modo de funcionamiento manual y el automático.
4.- Pulsador MENU: para entrar o salir del menú de configuración.
5.- Pulsador ENTER: se utiliza para guardar los datos de configuración. Cada pulsación es sucedida por un nueco campo del menú de
configuración. En cualquier momento podemos salir del menú de configuración pulsando MENU.
6.- Pulsadores pyq: permiten aumentar o disminuir valores de programación que aparecen en pantalla.
7.- Led LINE ( verde): alimentación eléctrica, se ilumina si está conectado.
8.- Led FAILURE (rojo): Se enciende intermitente o permanente según fallo detectado en sistema.
9.- Led AUTO (verde): se ilumina en modo automático y se apaga en modo manual.
10.- Led PUMP (amarillo): Encendido indica trabajando bomba 1.
8 9 10 2 4 5
Fig 1. Panel de control
6
