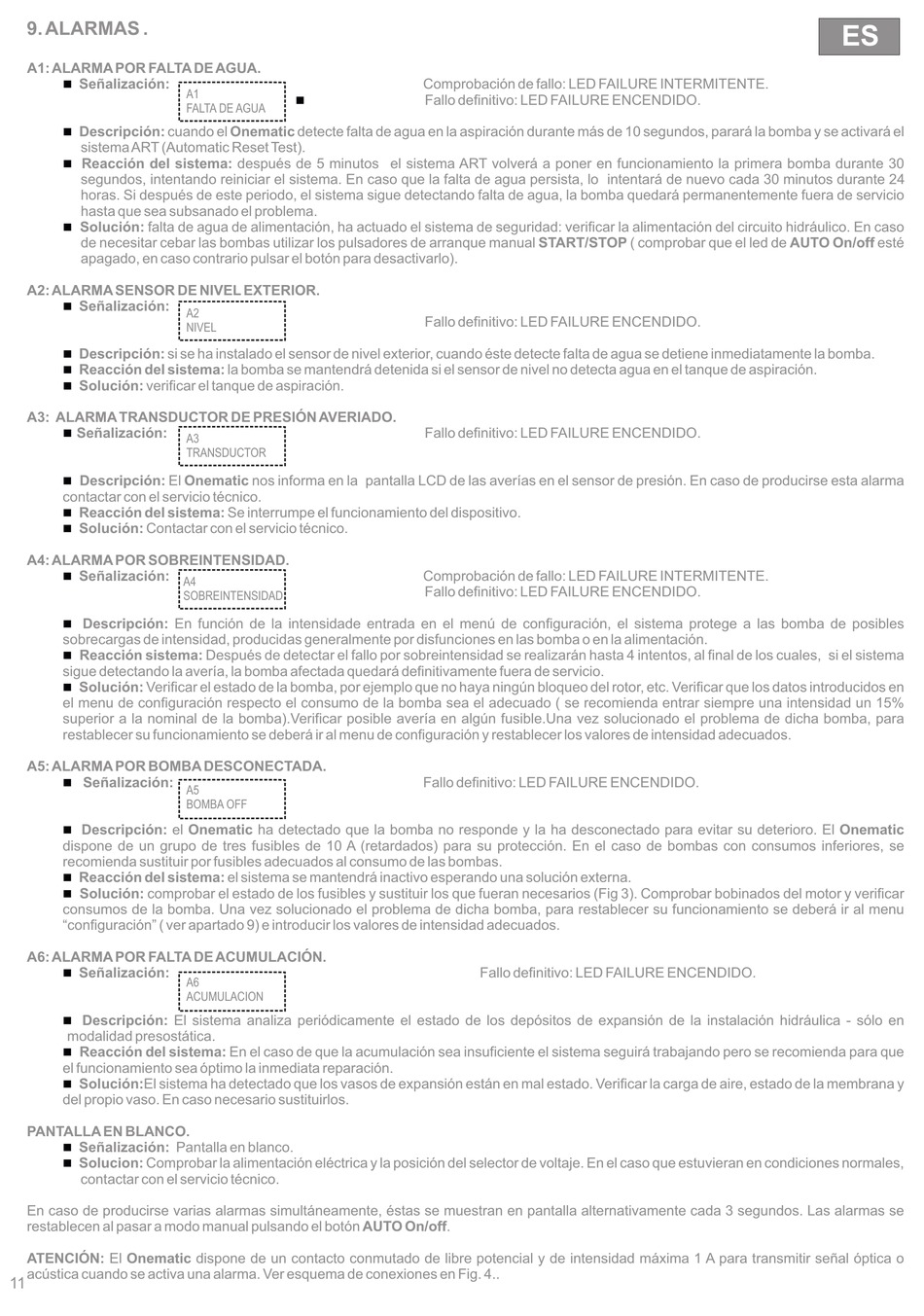

9. ALARMAS .
A1: ALARMA POR FALTA DE AGUA.
n Señalización:
n Descripción: cuando el Onematic detecte falta de agua en la aspiración durante más de 10 segundos, parará la bomba y se activará el
sistema ART (Automatic Reset Test).
n Reacción del sistema: después de 5 minutos el sistema ART volverá a poner en funcionamiento la primera bomba durante 30
segundos, intentando reiniciar el sistema. En caso que la falta de agua persista, lo intentará de nuevo cada 30 minutos durante 24
horas. Si después de este periodo, el sistema sigue detectando falta de agua, la bomba quedará permanentemente fuera de servicio
hasta que sea subsanado el problema.
Solución: falta de agua de alimentación, ha actuado el sistema de seguridad: verificar la alimentación del circuito hidráulico. En caso
n
de necesitar cebar las bombas utilizar los pulsadores de arranque manual START/STOP ( comprobar que el led de AUTO On/off esté
apagado, en caso contrario pulsar el botón para desactivarlo).
A2: ALARMA SENSOR DE NIVEL EXTERIOR.
Señalización:
n
Descripción: si se ha instalado el sensor de nivel exterior, cuando éste detecte falta de agua se detiene inmediatamente la bomba.
n
Reacción del sistema: la bomba se mantendrá detenida si el sensor de nivel no detecta agua en el tanque de aspiración.
n
n Solución: verificar el tanque de aspiración.
A3: ALARMA TRANSDUCTOR DE PRESIÓN AVERIADO.
Señalización:
n
Descripción: El Onematic nos informa en la pantalla LCD de las averías en el sensor de presión. En caso de producirse esta alarma
n
contactar con el servicio técnico.
n Reacción del sistema: Se interrumpe el funcionamiento del dispositivo.
Solución: Contactar con el servicio técnico.
n
A4: ALARMA POR SOBREINTENSIDAD.
Señalización:
n
Descripción: En función de la intensidade entrada en el menú de configuración, el sistema protege a las bomba de posibles
n
sobrecargas de intensidad, producidas generalmente por disfunciones en las bomba o en la alimentación.
Reacción sistema: Después de detectar el fallo por sobreintensidad se realizarán hasta 4 intentos, al final de los cuales, si el sistema
n
sigue detectando la avería, la bomba afectada quedará definitivamente fuera de servicio.
Solución: Verificar el estado de la bomba, por ejemplo que no haya ningún bloqueo del rotor, etc. Verificar que los datos introducidos en
n
el menu de configuración respecto el consumo de la bomba sea el adecuado ( se recomienda entrar siempre una intensidad un 15%
superior a la nominal de la bomba).Verificar posible avería en algún fusible.Una vez solucionado el problema de dicha bomba, para
restablecer su funcionamiento se deberá ir al menu de configuración y restablecer los valores de intensidad adecuados.
A5: ALARMA POR BOMBA DESCONECTADA.
Señalización:
n
Descripción: el Onematic ha detectado que la bomba no responde y la ha desconectado para evitar su deterioro. El Onematic
n
dispone de un grupo de tres fusibles de 10 A (retardados) para su protección. En el caso de bombas con consumos inferiores, se
recomienda sustituir por fusibles adecuados al consumo de las bombas.
Reacción del sistema: el sistema se mantendrá inactivo esperando una solución externa.
n
n Solución: comprobar el estado de los fusibles y sustituir los que fueran necesarios (Fig 3). Comprobar bobinados del motor y verificar
consumos de la bomba. Una vez solucionado el problema de dicha bomba, para restablecer su funcionamiento se deberá ir al menu
"configuración" ( ver apartado 9) e introducir los valores de intensidad adecuados.
A6: ALARMA POR FALTA DE ACUMULACIÓN.
n Señalización:
n Descripción: El sistema analiza periódicamente el estado de los depósitos de expansión de la instalación hidráulica - sólo en
modalidad presostática.
n Reacción del sistema: En el caso de que la acumulación sea insuficiente el sistema seguirá trabajando pero se recomienda para que
el funcionamiento sea óptimo la inmediata reparación.
Solución:El sistema ha detectado que los vasos de expansión están en mal estado. Verificar la carga de aire, estado de la membrana y
n
del propio vaso. En caso necesario sustituirlos.
PANTALLA EN BLANCO.
n Señalización: Pantalla en blanco.
Solucion: Comprobar la alimentación eléctrica y la posición del selector de voltaje. En el caso que estuvieran en condiciones normales,
n
contactar con el servicio técnico.
En caso de producirse varias alarmas simultáneamente, éstas se muestran en pantalla alternativamente cada 3 segundos. Las alarmas se
restablecen al pasar a modo manual pulsando el botón AUTO On/off.
ATENCIÓN: El Onematic dispone de un contacto conmutado de libre potencial y de intensidad máxima 1 A para transmitir señal óptica o
acústica cuando se activa una alarma. Ver esquema de conexiones en Fig. 4..
11
A1
n
FALTA DE AGUA
A2
NIVEL
A3
TRANSDUCTOR
A4
SOBREINTENSIDAD
A5
BOMBA OFF
A6
ACUMULACION
Comprobación de fallo: LED FAILURE INTERMITENTE.
Fallo definitivo: LED FAILURE ENCENDIDO.
Fallo definitivo: LED FAILURE ENCENDIDO.
Fallo definitivo: LED FAILURE ENCENDIDO.
Comprobación de fallo: LED FAILURE INTERMITENTE.
Fallo definitivo: LED FAILURE ENCENDIDO.
Fallo definitivo: LED FAILURE ENCENDIDO.
Fallo definitivo: LED FAILURE ENCENDIDO.
