Wyłączenie

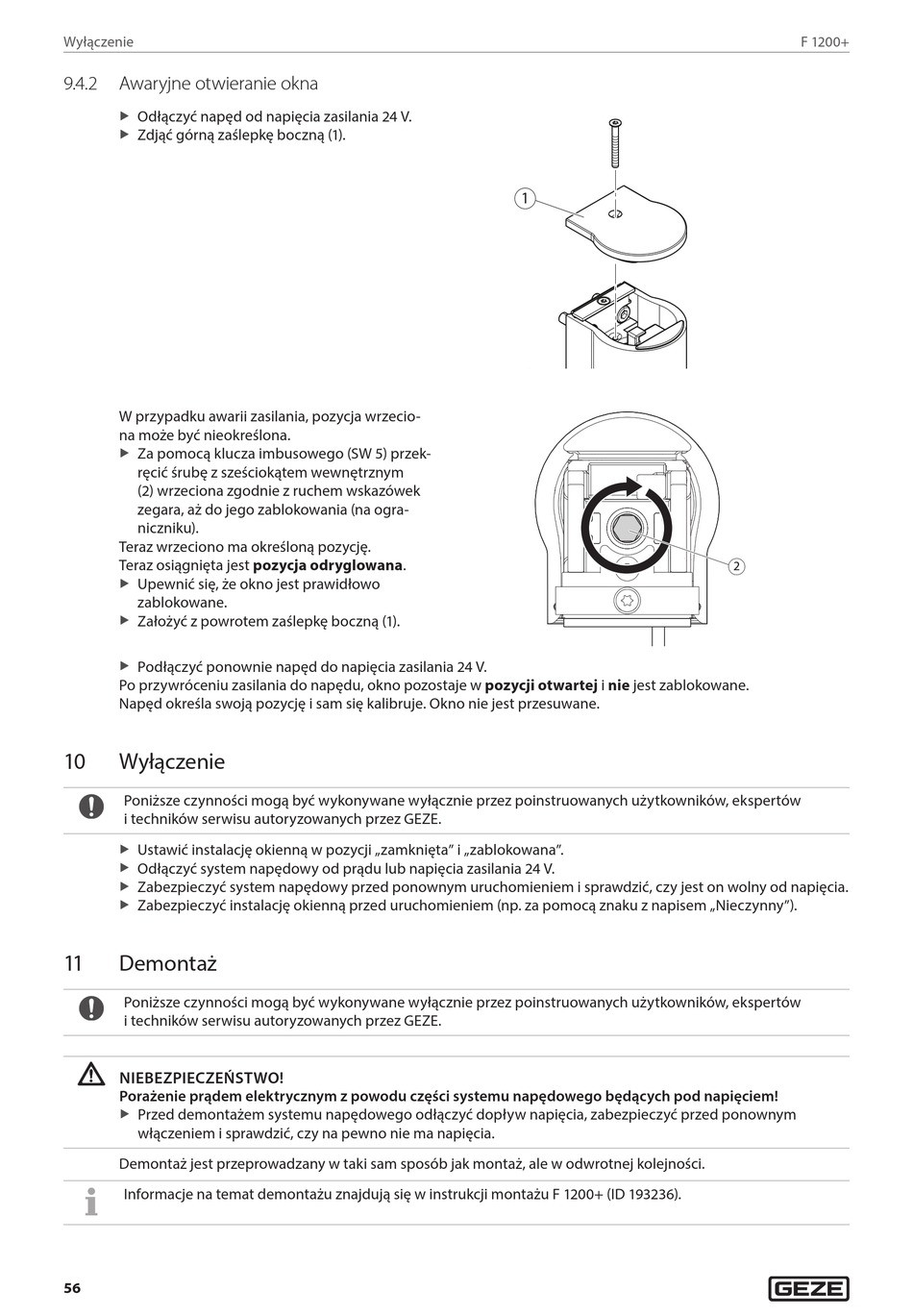

9.4.2 Awaryjne otwieranie okna
Odłączyć napęd od napięcia zasilania 24 V.
X
Zdjąć górną zaślepkę boczną (1).
X
W przypadku awarii zasilania, pozycja wrzecio-
na może być nieokreślona.
Za pomocą klucza imbusowego (SW 5) przek-
X
ręcić śrubę z sześciokątem wewnętrznym
(2) wrzeciona zgodnie z ruchem wskazówek
zegara, aż do jego zablokowania (na ogra-
niczniku).
Teraz wrzeciono ma określoną pozycję.
Teraz osiągnięta jest pozycja odryglowana.
Upewnić się, że okno jest prawidłowo
X
zablokowane.
Założyć z powrotem zaślepkę boczną (1).
X
Podłączyć ponownie napęd do napięcia zasilania 24 V.
X
Po przywróceniu zasilania do napędu, okno pozostaje w pozycji otwartej i nie jest zablokowane.
Napęd określa swoją pozycję i sam się kalibruje. Okno nie jest przesuwane.
10 Wyłączenie
Poniższe czynności mogą być wykonywane wyłącznie przez poinstruowanych użytkowników, ekspertów
i techników serwisu autoryzowanych przez GEZE.
Ustawić instalację okienną w pozycji „zamknięta" i „zablokowana".
X
Odłączyć system napędowy od prądu lub napięcia zasilania 24 V.
X
Zabezpieczyć system napędowy przed ponownym uruchomieniem i sprawdzić, czy jest on wolny od napięcia.
X
Zabezpieczyć instalację okienną przed uruchomieniem (np. za pomocą znaku z napisem „Nieczynny").
X
11 Demontaż
Poniższe czynności mogą być wykonywane wyłącznie przez poinstruowanych użytkowników, ekspertów
i techników serwisu autoryzowanych przez GEZE.
NIEBEZPIECZEŃSTWO!
Porażenie prądem elektrycznym z powodu części systemu napędowego będących pod napięciem!
Przed demontażem systemu napędowego odłączyć dopływ napięcia, zabezpieczyć przed ponownym
X
włączeniem i sprawdzić, czy na pewno nie ma napięcia.
Demontaż jest przeprowadzany w taki sam sposób jak montaż, ale w odwrotnej kolejności.
Informacje na temat demontażu znajdują się w instrukcji montażu F 1200+ (ID 193236).
