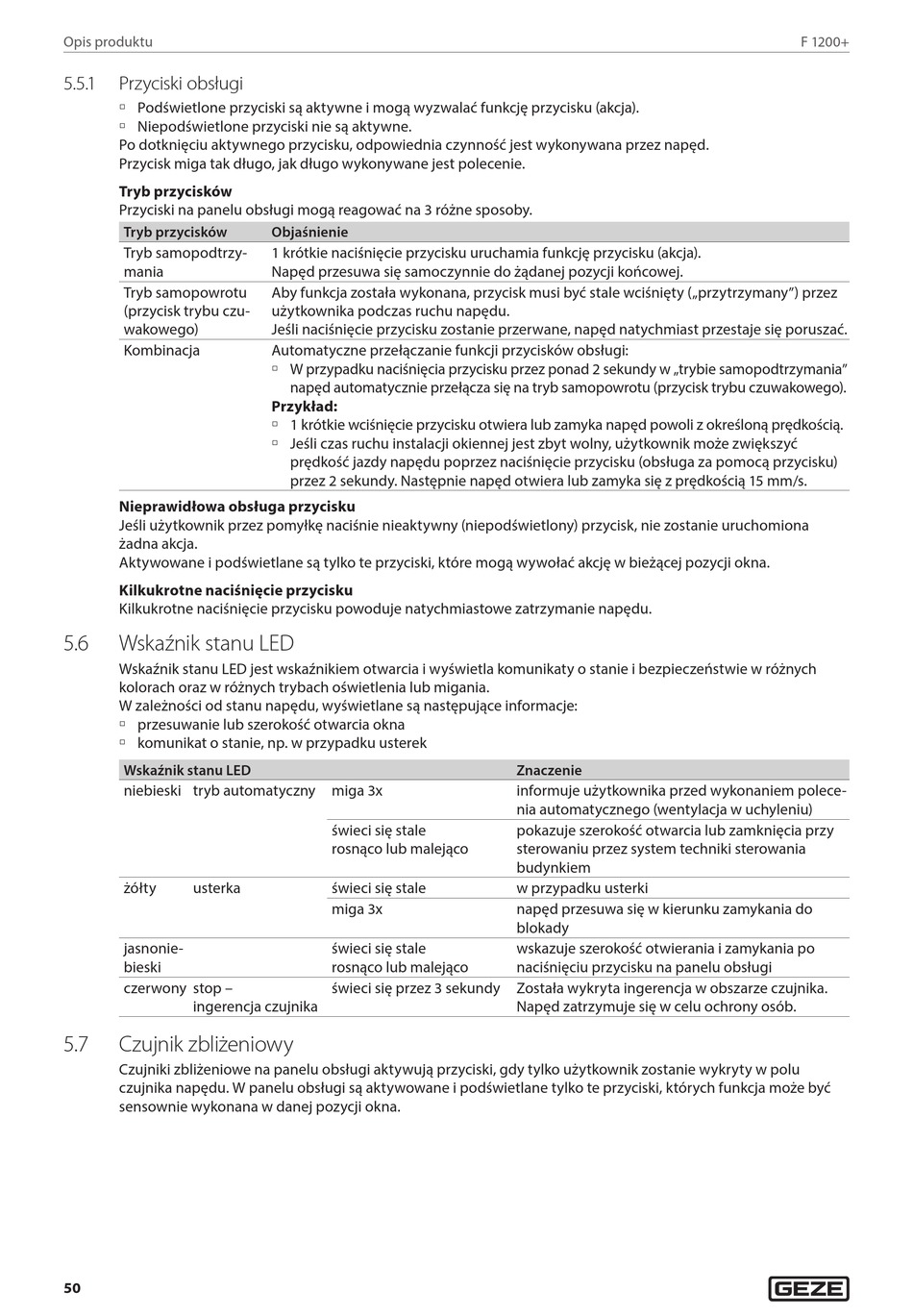

Opis produktu
5.5. 1 Przyciski obsługi
à Podświetlone przyciski są aktywne i mogą wyzwalać funkcję przycisku (akcja).
à Niepodświetlone przyciski nie są aktywne.
Po dotknięciu aktywnego przycisku, odpowiednia czynność jest wykonywana przez napęd.
Przycisk miga tak długo, jak długo wykonywane jest polecenie.
Tryb przycisków
Przyciski na panelu obsługi mogą reagować na 3 różne sposoby.
Tryb przycisków
Tryb samopodtrzy-
mania
Tryb samopowrotu
(przycisk trybu czu-
wakowego)
Kombinacja
Nieprawidłowa obsługa przycisku
Jeśli użytkownik przez pomyłkę naciśnie nieaktywny (niepodświetlony) przycisk, nie zostanie uruchomiona
żadna akcja.
Aktywowane i podświetlane są tylko te przyciski, które mogą wywołać akcję w bieżącej pozycji okna.
Kilkukrotne naciśnięcie przycisku
Kilkukrotne naciśnięcie przycisku powoduje natychmiastowe zatrzymanie napędu.
5.6 Wskaźnik stanu LED
Wskaźnik stanu LED jest wskaźnikiem otwarcia i wyświetla komunikaty o stanie i bezpieczeństwie w różnych
kolorach oraz w różnych trybach oświetlenia lub migania.
W zależności od stanu napędu, wyświetlane są następujące informacje:
à przesuwanie lub szerokość otwarcia okna
à komunikat o stanie, np. w przypadku usterek
Wskaźnik stanu LED
niebieski tryb automatyczny miga 3x
żółty usterka
jasnonie-
bieski
czerwony stop –
ingerencja czujnika
5.7 Czujnik zbliżeniowy
Czujniki zbliżeniowe na panelu obsługi aktywują przyciski, gdy tylko użytkownik zostanie wykryty w polu
czujnika napędu. W panelu obsługi są aktywowane i podświetlane tylko te przyciski, których funkcja może być
sensownie wykonana w danej pozycji okna.
50
Objaśnienie
1 krótkie naciśnięcie przycisku uruchamia funkcję przycisku (akcja).
Napęd przesuwa się samoczynnie do żądanej pozycji końcowej.
Aby funkcja została wykonana, przycisk musi być stale wciśnięty („przytrzymany") przez
użytkownika podczas ruchu napędu.
Jeśli naciśnięcie przycisku zostanie przerwane, napęd natychmiast przestaje się poruszać.
Automatyczne przełączanie funkcji przycisków obsługi:
à W przypadku naciśnięcia przycisku przez ponad 2 sekundy w „trybie samopodtrzymania"
napęd automatycznie przełącza się na tryb samopowrotu (przycisk trybu czuwakowego).
Przykład:
à 1 krótkie wciśnięcie przycisku otwiera lub zamyka napęd powoli z określoną prędkością.
à Jeśli czas ruchu instalacji okiennej jest zbyt wolny, użytkownik może zwiększyć
prędkość jazdy napędu poprzez naciśnięcie przycisku (obsługa za pomocą przycisku)
przez 2 sekundy. Następnie napęd otwiera lub zamyka się z prędkością 15 mm/s.
świeci się stale
rosnąco lub malejąco
świeci się stale
miga 3x
świeci się stale
rosnąco lub malejąco
świeci się przez 3 sekundy
Znaczenie
informuje użytkownika przed wykonaniem polece-
nia automatycznego (wentylacja w uchyleniu)
pokazuje szerokość otwarcia lub zamknięcia przy
sterowaniu przez system techniki sterowania
budynkiem
w przypadku usterki
napęd przesuwa się w kierunku zamykania do
blokady
wskazuje szerokość otwierania i zamykania po
naciśnięciu przycisku na panelu obsługi
Została wykryta ingerencja w obszarze czujnika.
Napęd zatrzymuje się w celu ochrony osób.
F 1200+
