Anschließen Einer Spannungsversorgung - Shure ADX5D Wichtige Sicherheitshinweise

Shure Incorporated
Da der Empfänger nicht in ein externes Gerät gesteckt werden muss, wenn er mit dem alleinstehenden Rückseiten­Panel ver­
wendet wird, ist eine Adapterplatte nicht erforderlich und wird auch nicht mit dem Rückseiten-Panel mitgeliefert.

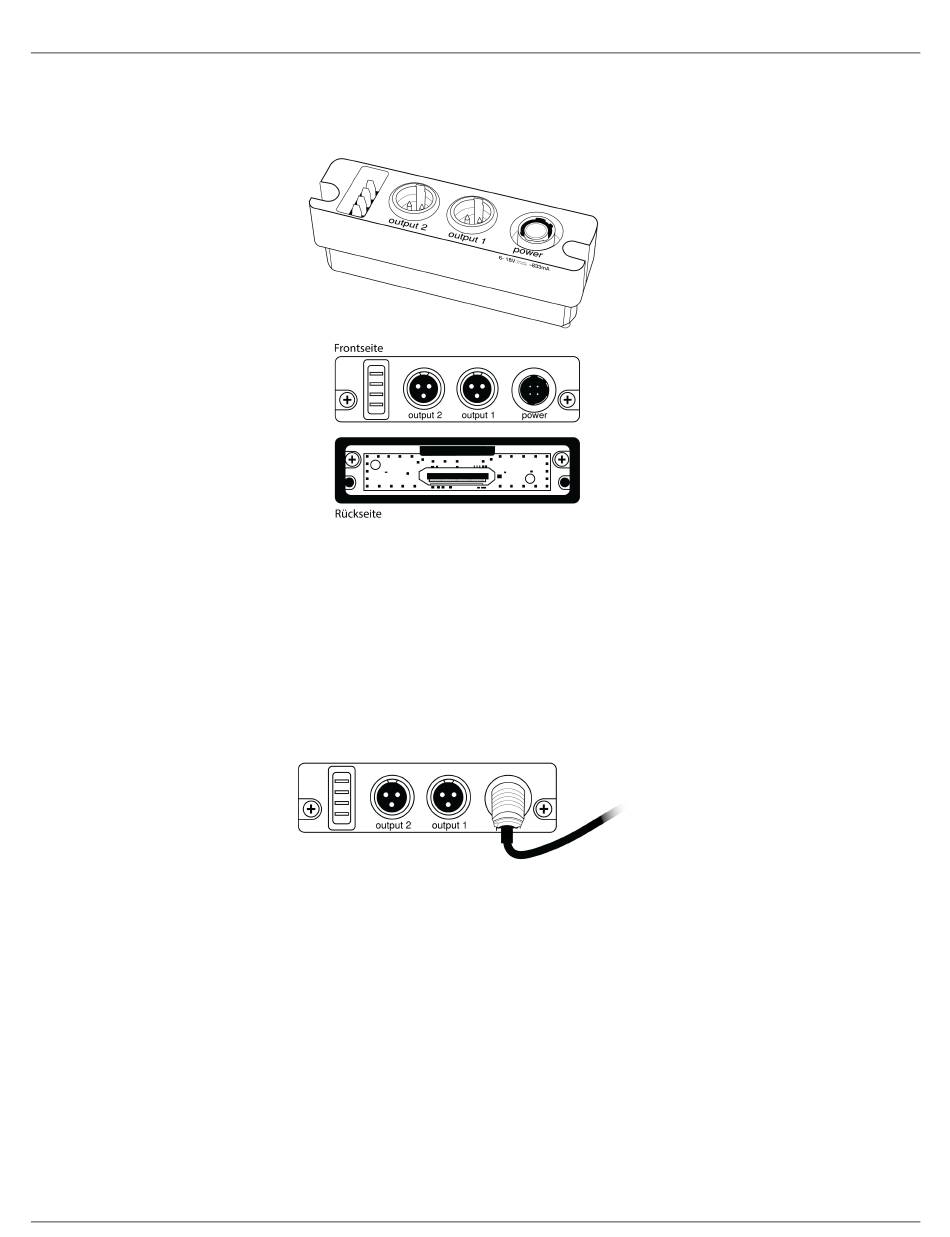

Die Anschlüsse (von rechts nach links): Vierpolige Batterieschlitten-Spannungsversorgung, TA3-Audioausgänge 1
und 2, vierpolige Hirose-Spannungsversorgung.
Anschließen einer Spannungsversorgung
Eine kompatible Spannungsversorgung mit 6–18 V an den Power-Anschluss anschließen.
VORSICHT: Vor Anschluss der Spannungsversorgung immer die Rückenplatte am Empfänger anschließen.
Batterieschlitten
Batterieschlitten müssen mit dem alleinstehenden Rückseiten­Panel verwendet werden, dessen vierpoliger Anschluss die bei­
den Geräte physisch und elektrisch verbindet. Der Batterieschlitten wird dann mit zwei Paaren von Schrauben gesichert, einem
am Hinterende des Schlittens, damit der Schlitten sich nicht lösen oder entfernt werden kann, sowie einem von dem Front­Pa­
nel aus, das den Schlitten auf dem Empfänger stabilisiert.
Der ADX5D kann mit einer einzigen Batterie betrieben werden. Wenn zwei Batterien installiert sind, kann eine davon bei lau­
fendem Betrieb ausgetauscht werden. Die Batterielaufzeit variiert abhängig von der Anzahl, Art und Kapazität der verwendeten
Batterien.
Die Batterie so einführen, dass die Kontaktpunkte an der Vorderseite mit den Kontakten am hinteren Ende des Batterieschlit­
ten-Einschubs verbunden werden und der Riegel einrastet. Um die Batterie zu entfernen, den Riegel nach unten drücken und
die Batterie nach hinten und oben ziehen.
