Endress+Hauser Prosonic S FMU90 PROFIBUS DP Betriebsanleitung Seite 73

Prosonic S FMU90 PROFIBUS DP
Endress+Hauser
Konfiguration der Pumpensteuerung (Funktion: Pumpratensteuerung)
P1 P2 P3

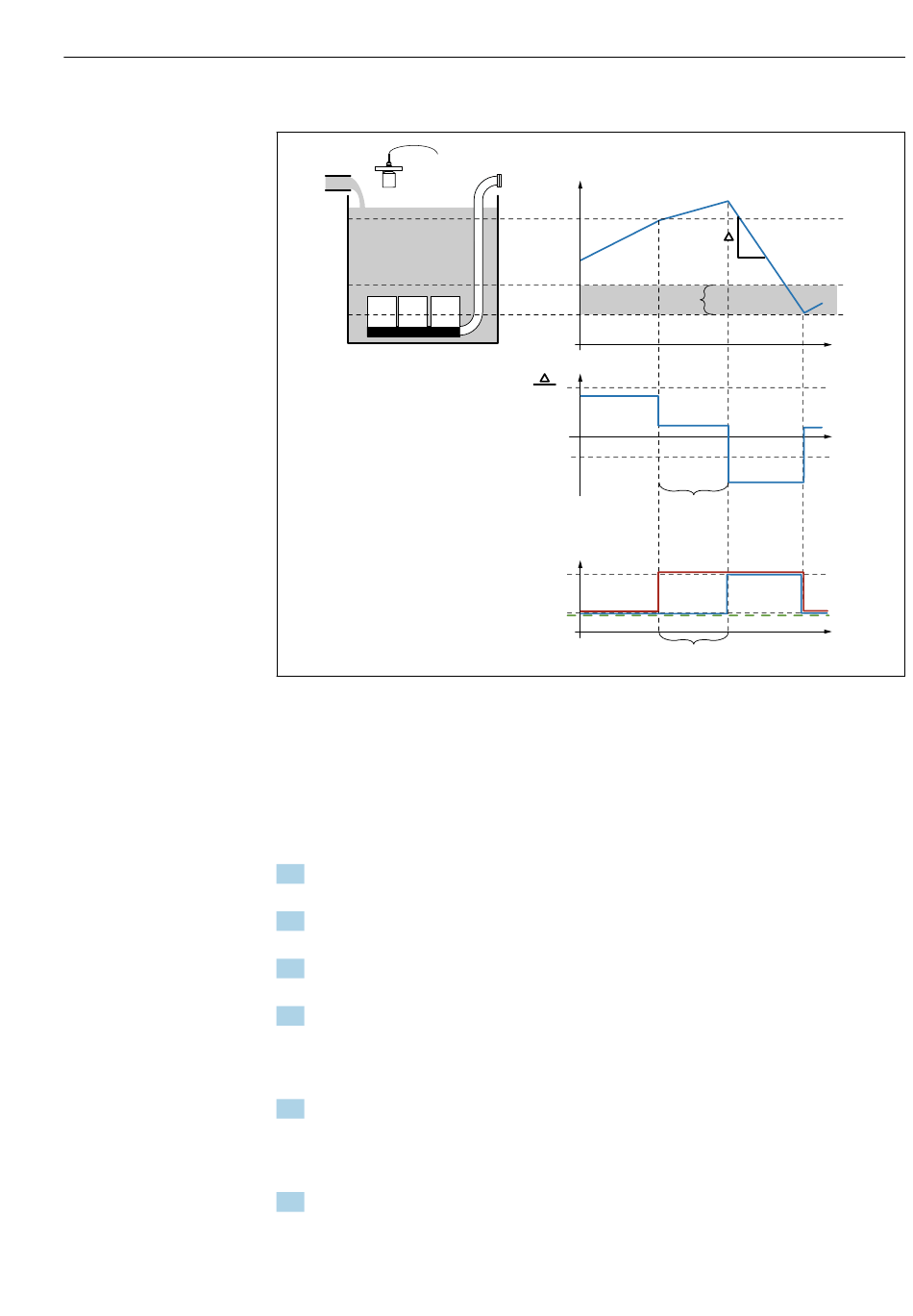

 63 Funktionsweise der Pumpratensteuerung
A Einschaltpunkt
B Ausschaltpunkt
C Pumpe an
D Pumpe aus
E Zuschaltinterval
F Einschaltgrenze
G Min. Pumprate/min
1. Navigieren nach: Relais/Steuerung → Pumpensteuerung N → Grundabgleich →
Pumpensteuerung N
2. Im Parameter Bezug den Füllstand wählen, nach dem die Pumpen gesteuert werden
sollen.
3. Im Parameter Anzahl Pumpen angeben, wie viel Pumpen an der Steuerung beteiligt
sind. Für jede Pumpe muss am FMU90 ein Relais zur Verfügung stehen.
4. Wenn die letzte Pumpe der Gruppe als Ersatzpumpe dienen soll:
Im Parameter Ersatzpumpe die Option ja wählen.
 Sobald dem Prosonic S über einen Digitaleingang der Ausfall einer Pumpe gemel-
det wird, übernimmt die Ersatzpumpe deren Aufgabe.
5. Um die Pumpensteuerung zurückzusetzen:
Im Parameter Rücksetzen die Option ja wählen.
 Beim Rücksetzen werden Pumpenfehlermeldungen zurückgesetzt. Die Paramet-
rierung der Pumpensteuerung wird durch das Rücksetzen nicht beeinflusst.
6. Im Parameter Funktion die Option Pumprat.Steuer wählen.
L
A
F
B
min
P1
0
G
E
C
P1 P2
D
E
Inbetriebnahme
min
t
t
P1+P2
P3
t
A0036677
73
