Endress+Hauser Prosonic S FMU90 PROFIBUS DP Betriebsanleitung Seite 24

Elektrischer Anschluss
24
Anschlussfelder
• Basis-Anschlussfeld (A)
Vorhanden bei allen Geräteausführungen
• Anschlussfeld für zusätzliche Ein- und Ausgänge (B)
Vorhanden bei folgenden Geräteausführungen:
• FMU90 - *****2******
• FMU90 - *******2****
• Anschlussfeld für Relais (C)
Vorhanden bei folgenden Geräteausführungen:
• FMU90 - ******3*****
• FMU90 - ******6*****
• Anschlussfeld für Schalt- und Temperatureingänge (D)
Vorhanden bei folgender Geräteausführung:
FMU90 - ********B***
• Anschlussfeld für PROFIBUS DP (E)
Vorhanden bei folgender Geräteausführung:
FMU90 - *******3****
A
Fuse
HART
0/4...20mA
I
1
1
Relay

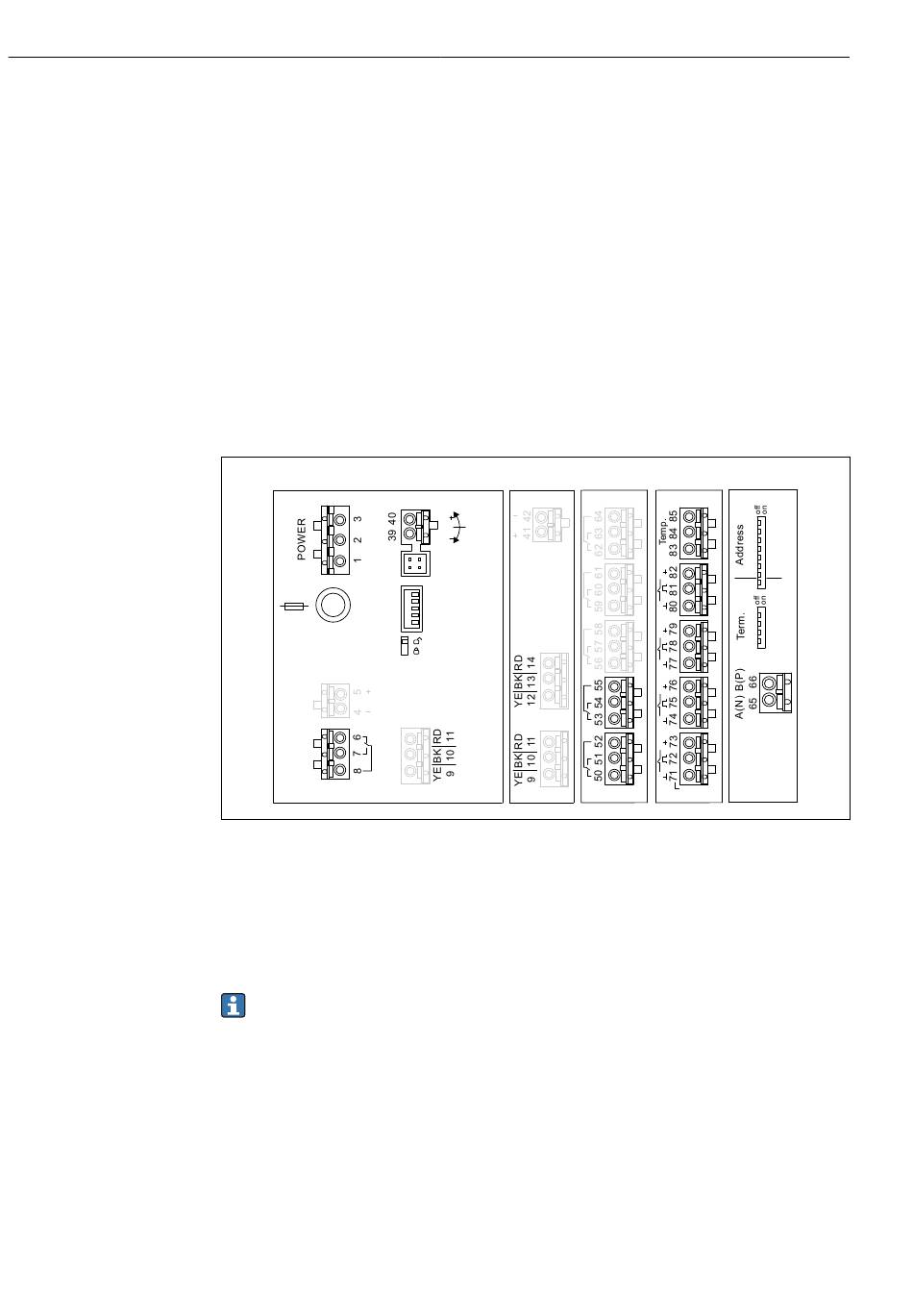

 21 Anschlussklemmen des Prosonic S (die grau gezeichneten Klemmen sind nicht in jeder Geräteausführung
vorhanden)
A Basis -Anschlußfeld
B Optionales Anschlussfeld für zwei Sensoren
C Optionales Anschlussfeld für bis zu fünf Relais
D Optionales Anschlussfeld für bis zu vier externe Schalter und einen externen Temperatursensor
E Optionales Anschlussfeld für PROFIBUS DP
Die gezeigten Schaltstellungen der Relais beziehen sich auf den abgefallenen Zustand.
Klemmen für Hilfsenergie (AC-Ausführung)
Anschlussfeld A
• Klemme 1: L (90 ... 253 V
• Klemme 2: N
• Klemme 3: Potenzialausgleich
• Fuse: Sicherung 400 mA T
B
0/4...20mA
I
Sync
2
Service
Display
FDU-
2
Sensor
FDU-
FDU-
Sensor
1 1
Sensor
)
AC
Prosonic S FMU90 PROFIBUS DP
C D E
Relay DigIn
6
1
2
3
4
5
5 4
6
7
HW
8
1
4 3
2
3
4
3 2
2 1
Endress+Hauser
SW
DP
A0034899
