Prosonic S FMU90 PROFIBUS DP
Endress+Hauser
Technische Daten der Sensorheizung
• Versorgungsspannung
24 V ± 10 %
DC
• Restwelligkeit
< 100 mV
• Stromaufnahme
250 mA pro Sensor
Temperaturkompensation bei Sensorheizung
Bei Verwendung der Sensorheizung: Zur Korrektur der Schalllaufzeit externen Tempe-
ratursensor anschließen und dem Sensor zuordnen.
Anschluss Sensorheizung im Feldgehäuse Polycarbonat
Gültig für:
Bestellmerkmal 030 (Gehäuse, Werkstoff)
Option 1 (Feldmontage PC, IP66 NEMA4x)

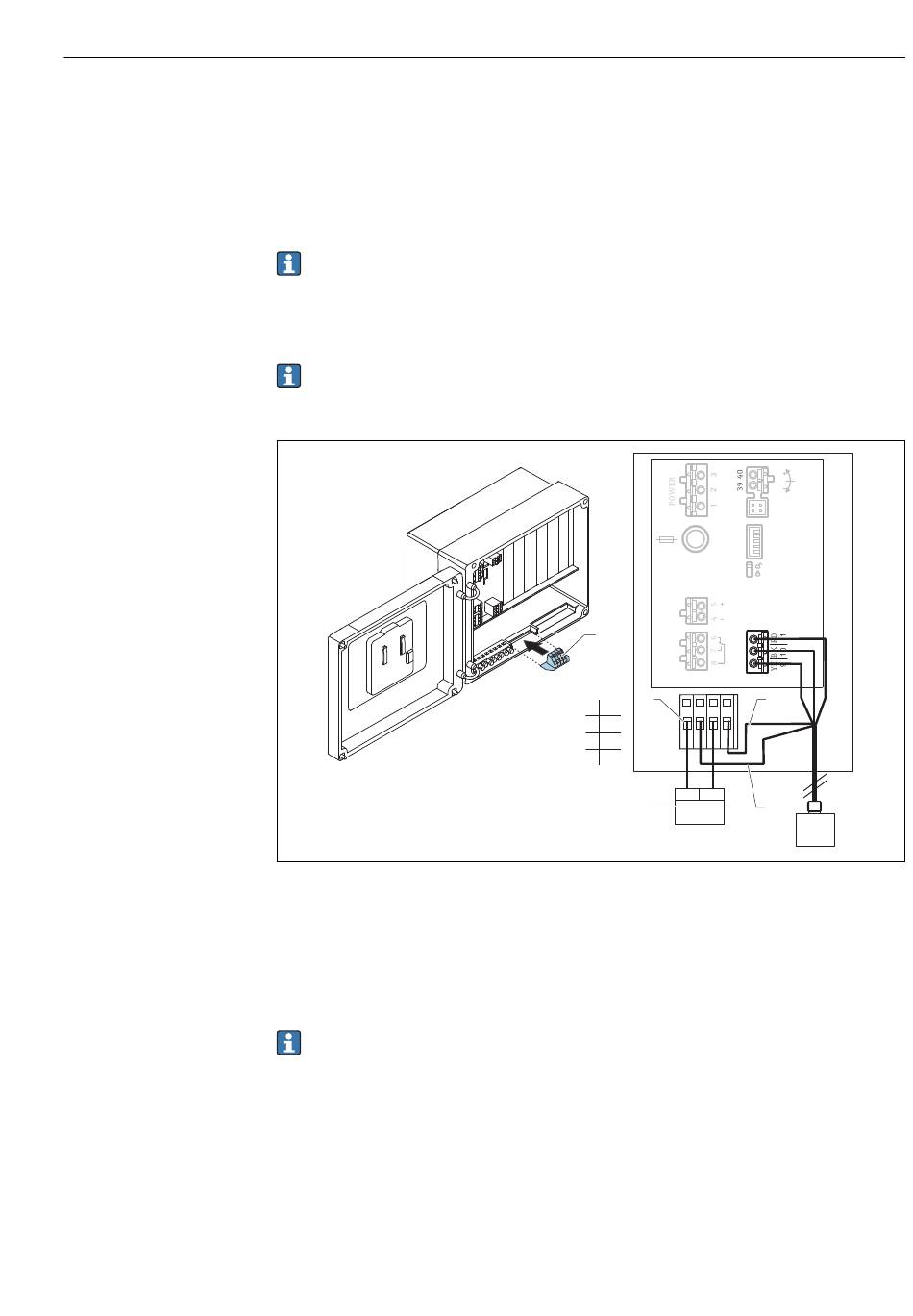

 30 Anschluss Sensorheizung im Feldgehäuse Polycarbonat
1 Klemmenmodul für Sensorheizung (im Lieferumfang der betroffenen Sensoren enthalten)
2 Externes Speisegerät
3 Braune Ader (BN)
4 Blaue Ader (BU)
Anschluss Sensorheizung im Feldgehäuse Aluminium
Gültig für:
Bestellmerkmal 030 (Gehäuse, Werkstoff)
Option 3 (Feldmontage Aluminium, IP66 NEMA4x)
Elektrischer Anschluss
Fuse
HART
0/4...20mA
I
1
FDU-
Sensor
1
Relay
1
A +
A B C D
B BN
C -
D BU
-
+
2
24 VDC
Sync
Service
Display
RD
BK
YE
4
3
FDU90
FDU91
A0032574
