Inbetriebnahme
68
Konfiguration der Pumpensteuerung (Funktion: Pumpratensteuerung)
P1 P2 P3

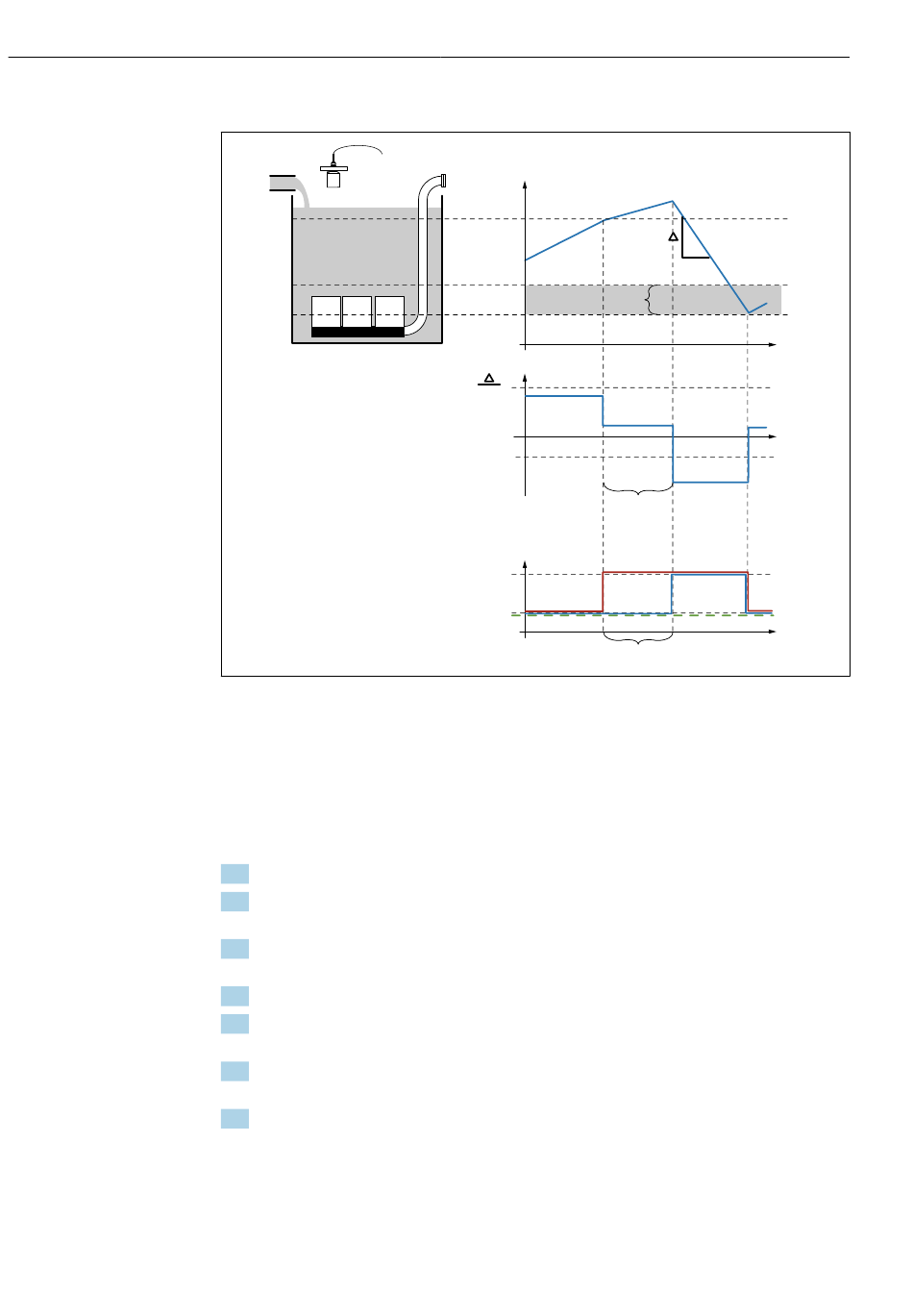

 59 Funktionsweise der Pumpratensteuerung
A Einschaltpunkt
B Ausschaltpunkt
C Pumpe an
D Pumpe aus
E Zuschaltinterval
F Einschaltgrenze
G Min. Pumprate/min
1. Navigieren nach Relais/Steuerung → Pumpensteuerung N.
2. Im Parameter Bezug den Füllstand wählen, nach dem die Pumpen gesteuert werden
sollen.
3. Im Parameter Anzahl Pumpen angeben, wie viel Pumpen an der Steuerung beteiligt
sind. Für jede Pumpe muss am FMU90 ein Relais zur Verfügung stehen.
4. Im Parameter Funktion die Option Pumprat.Steuer wählen.
5. In den Parametern Einschaltpunkt und Ausschaltpunkt die Schaltpunkte für die
Pumpratensteuerung festlegen.
6. Im Parameter Min. Pumprate die gewünschte Mindestpumprate angeben. (Positive
Werte: Befüllung, negative Werte: Entleerung).
7. Im Parameter Reduz. Wandbelag einen passenden Schwankungswert für die Schalt-
punkte eingeben.
 Die Lage der Schaltpunkte schwankt statistisch mit der angegebenen Schwank-
ungsbreite. Auf diese Weise lässt sich Wandbelag an den Schaltpunkten verhin-
dern.
Prosonic S FMU90 PROFIBUS DP
L
A
F
B
min
P1
0
G
E
C
P1 P2
D
E
min
t
t
P1+P2
P3
t
A0036677
