Prosonic S FMU90 PROFIBUS DP
Endress+Hauser
FMU90
Fuse
HART
0/4...20mA
Relay
32

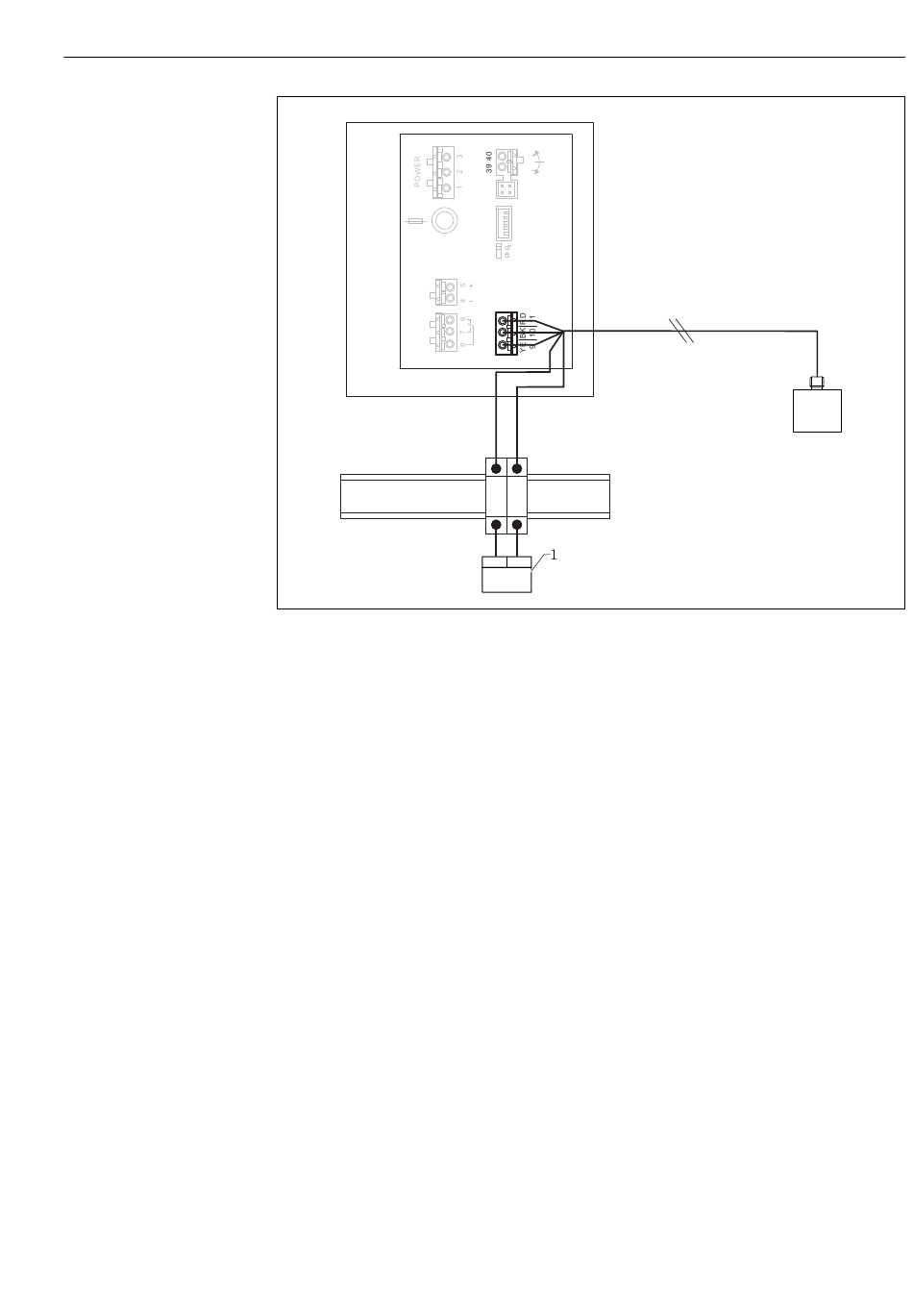

Anschluss Sensorheizung über eine metallische Hutschiene im Schaltschrank
1
Externes Speisegerät
BN Braune Ader
BU Blaue Ader
6.3.7
Synchronisieranschluss
Verwendung
Der Synchronisieranschluss ist zu verwenden, wenn die Sensorkabel mehrerer Messumfor-
mer parallel verlegt sind. Die Synchronisierung verhindert, dass ein Messumformer emp-
fängt, während ein anderer sendet. Gegenseitige Beeinflussung von Sende- und
Empfangsimpulsen wird dadurch vermieden.
Zahl synchronisierbarer Messumformer
• 20 (bei FMU90/FMU95)
• 10 (bei Synchronisierung von FMU90/FMU95 mit FMU86x)
Vorgehen bei mehr als 20 Messumformern
• Gruppen von maximal 20 Messumformern bilden.
• Für Messumformer innerhalb einer Gruppe können die Sensorkabel parallel verlaufen.
• Die Sensorkabel der verschiedenen Gruppen getrennt verlegen.
Sync
Service
Display
I
1
FDU-
Sensor
RD
BK
YE
BN
BU
L N
-
+
24 VDC
Elektrischer Anschluss
FDU90
FDU91
A0032575
39
