Prosonic S FMU90 PROFIBUS DP
Endress+Hauser

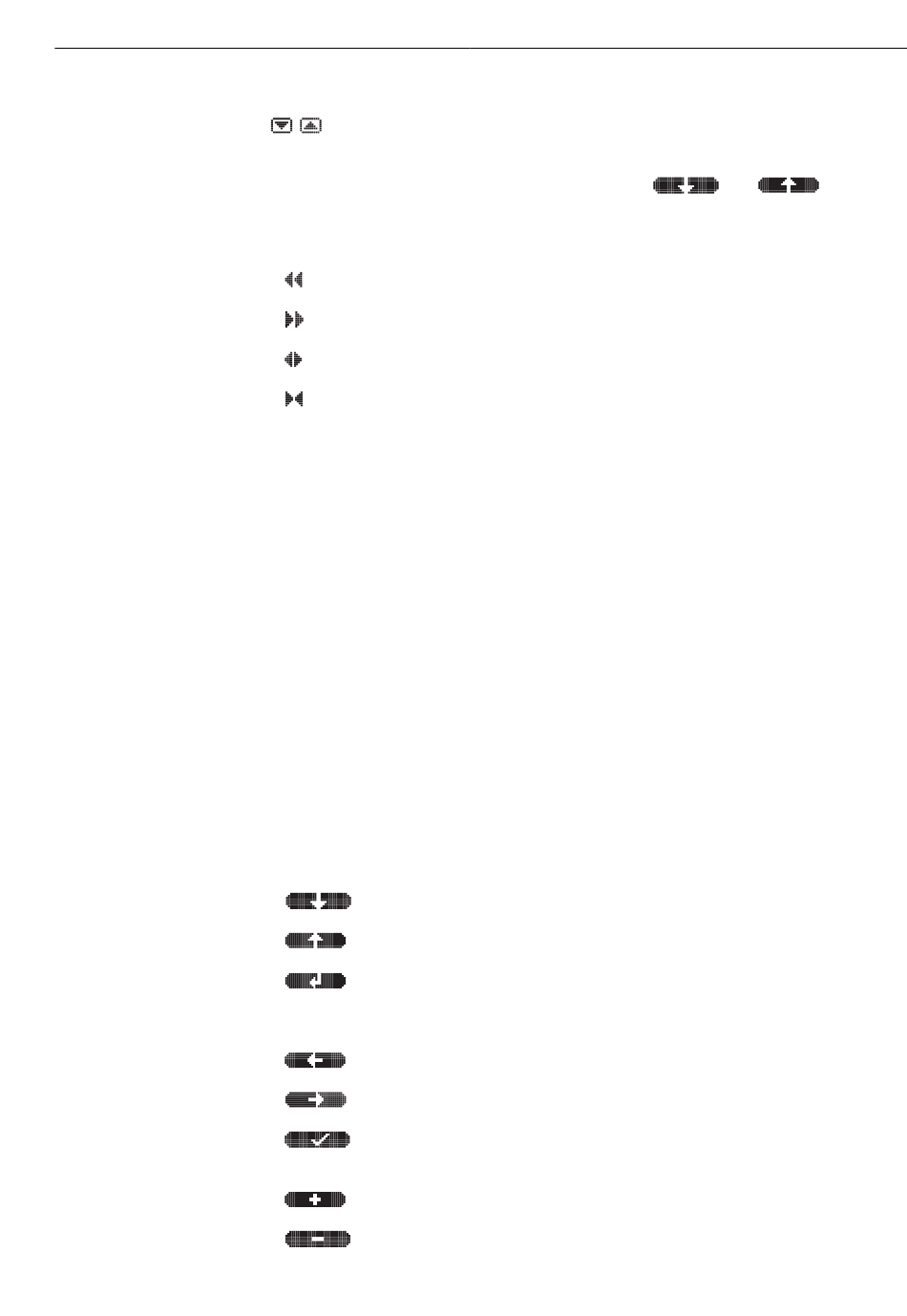

Scroll-Symbole
Scroll-Liste vorhanden
Wird angezeigt, wenn die Auswahlliste mehr Optionen enthält als auf dem Display darge-
stellt werden können. Durch mehrfaches Drücken von
alle Optionen der Liste erreichen.
Navigation in der Hüllkurvendarstellung (Darstellungsart "zyklisch" auswählen)
•
Verschiebung nach links
•
Verschiebung nach rechts
•
Horizontale Streckung
•
Horizontale Stauchung
Leuchtdiode für Betriebszustand
• Leuchtet grün
Normaler Messbetrieb; kein Fehler detektiert
• Blinkt rot
Warnung: Ein Fehler liegt vor. Die Messung wird aber fortgeführt. Die Zuverlässigkeit
des Messwertes ist nicht garantiert.
• Leuchtet rot
Alarm: Ein Fehler liegt vor. Die Messung wird unterbrochen. Der Messwert nimmt den
vom Anwender festgelegten Wert an (Parameter "Ausgang bei Alarm").
• Aus
Versorgungsspannung fehlt.
Leuchtdioden für Relais
• Leuchtet gelb
Relais angezogen
• Aus
Relais abgefallen (Ruhezustand)
Tasten (Softkey-Bedienung)
Die aktuelle Tastenfunktionen wird durch Softkey-Symbole oberhalb der Taste angegeben.
•
Bewegt in einer Auswahlliste den Markierungsbalken nach unten.
•
Bewegt in einer Auswahlliste den Markierungsbalken nach oben.
•
• Öffnet das markierte Untermenü, die markierte Parameter-Seite bzw. den markierten
Parameter.
• Bestätigt den editierten Parameterwert.
•
Führt zur vorherigen Parameterseite innerhalb des Untermenüs.
•
Führt zur nächsten Parameterseite innerhalb des Untermenüs.
•
Wählt aus einer Auswahlliste diejenige Option, auf der sich momentan der Markie-
rungsbalken befindet.
•
Erhöht die markierte Stelle eines alphanumerischen Parameters.
•
Erniedrigt die markierte Stelle eines alphanumerischen Parameters.
Bedienmöglichkeiten
oder lassen sich
