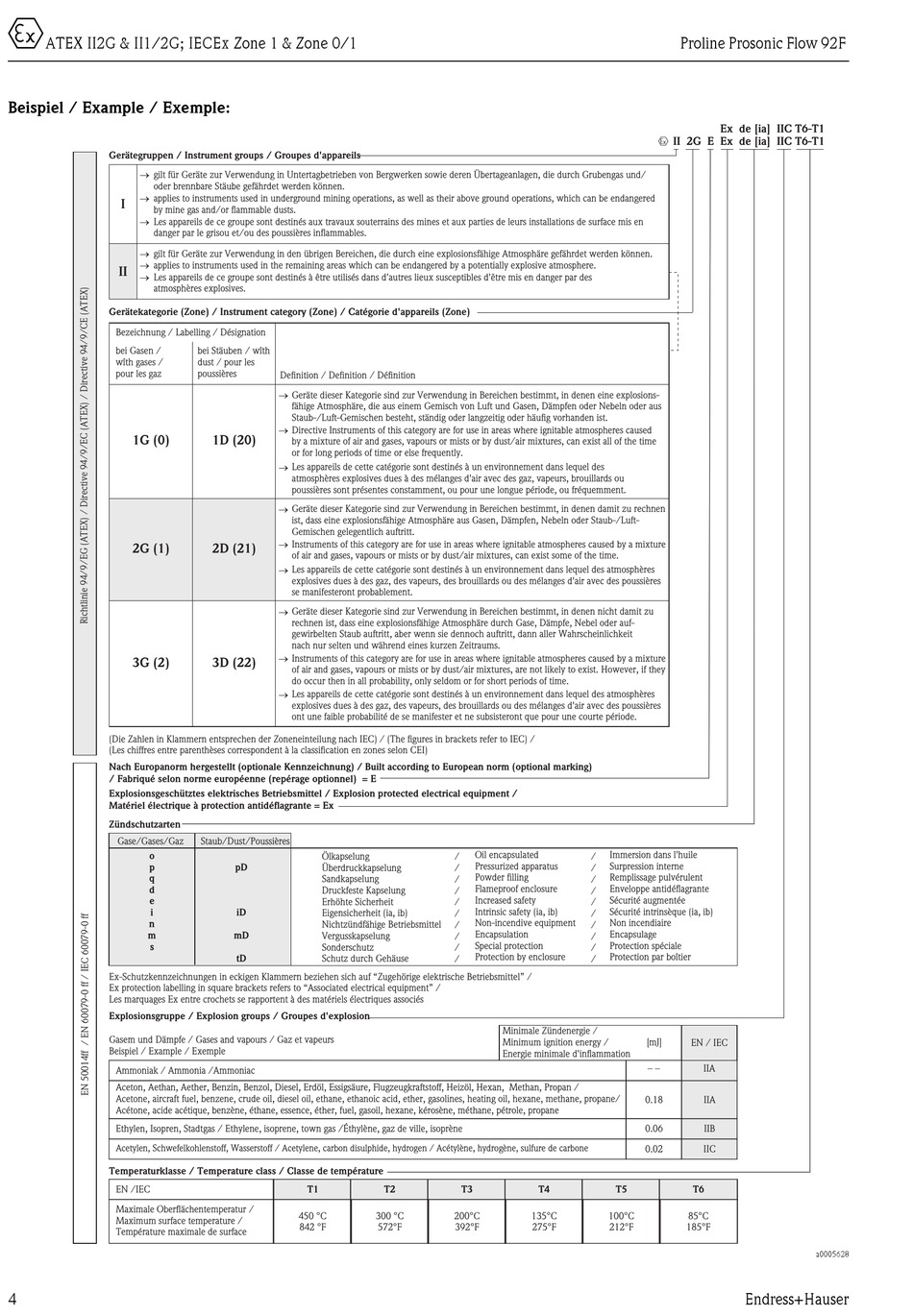

Endress+Hauser Proline Prosonic Flow 92F Sicherheitshinweise Seite 4

0
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1
Beispiel / Example / Exemple:
Gerätegruppen / Instrument groups / Groupes d'appareils
®
gilt für Geräte zur Verwendung in Untertagbetrieben von Bergwerken sowie deren Übertageanlagen, die durch Grubengas und/
oder brennbare Stäube gefährdet werden können.
®
applies to instruments used in underground mining operations, as well as their above ground operations, which can be endangered
I
by mine gas and/or flammable dusts.
®
Les appareils de ce groupe sont destinés aux travaux souterrains des mines et aux parties de leurs installations de surface mis en
danger par le grisou et/ou des poussières inflammables.
®
gilt für Geräte zur Verwendung in den übrigen Bereichen, die durch eine explosionsfähige Atmosphäre gefährdet werden können.
®
applies to instruments used in the remaining areas which can be endangered by a potentially explosive atmosphere.
II
®
Les appareils de ce groupe sont destinés à être utilisés dans d'autres lieux susceptibles d'être mis en danger par des
atmosphères explosives.
Gerätekategorie (Zone) / Instrument category (Zone) / Catégorie d'appareils (Zone)
Bezeichnung / Labelling / Désignation
bei Gasen /
wîth gases /
pour les gaz
1G (0)
2G (1)
3G (2)
(Die Zahlen in Klammern entsprechen der Zoneneinteilung nach IEC) / (The figures in brackets refer to IEC) /
(Les chiffres entre parenthèses correspondent à la classification en zones selon CEI)
Nach Europanorm hergestellt (optionale Kennzeichnung) / Built according to European norm (optional marking)
/ Fabriqué selon norme européenne (repérage optionnel) = E
Explosionsgeschütztes elektrisches Betriebsmittel / Explosion protected electrical equipment /
Matériel électrique à protection antidéflagrante = Ex
Zündschutzarten
Gase/Gases/Gaz
o
p
q
d
e
i
n
m
s
Ex-Schutzkennzeichnungen in eckigen Klammern beziehen sich auf "Zugehörige elektrische Betriebsmittel" /
Ex protection labelling in square brackets refers to "Associated electrical equipment" /
Les marquages Ex entre crochets se rapportent à des matériels électriques associés
Explosionsgruppe / Explosion groups / Groupes d'explosion
Gasem und Dämpfe / Gases and vapours / Gaz et vapeurs
Beispiel / Example / Exemple
Ammoniak / Ammonia /Ammoniac
Aceton, Aethan, Aether, Benzin, Benzol, Diesel, Erdöl, Essigsäure, Flugzeugkraftstoff, Heizöl, Hexan, Methan, Propan /
Acetone, aircraft fuel, benzene, crude oil, diesel oil, ethane, ethanoic acid, ether, gasolines, heating oil, hexane, methane, propane/
Acétone, acide acétique, benzène, éthane, essence, éther, fuel, gasoil, hexane, kérosène, méthane, pétrole, propane
Ethylen, Isopren, Stadtgas / Ethylene, isoprene, town gas /Éthylène, gaz de ville, isoprène
Acetylen, Schwefelkohlenstoff, Wasserstoff / Acetylene, carbon disulphide, hydrogen / Acétylène, hydrogène, sulfure de carbone
Temperaturklasse / Temperature class / Classe de température
EN /IEC
Maximale Oberflächentemperatur /
Maximum surface temperature /
Température maximale de surface
4
bei Stäuben / wîth
dust / pour les
poussières
Definition / Definition / Définition
®
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen eine explosions-
fähige Atmosphäre, die aus einem Gemisch von Luft und Gasen, Dämpfen oder Nebeln oder aus
Staub-/Luft-Gemischen besteht, ständig oder langzeitig oder häufig vorhanden ist.
®
Directive Instruments of this category are for use in areas where ignitable atmospheres caused
1D (20)
by a mixture of air and gases, vapours or mists or by dust/air mixtures, can exist all of the time
or for long periods of time or else frequently.
®
Les appareils de cette catégorie sont destinés à un environnement dans lequel des
atmosphères explosives dues à des mélanges d'air avec des gaz, vapeurs, brouillards ou
poussières sont présentes constamment, ou pour une longue période, ou fréquemment.
®
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen damit zu rechnen
ist, dass eine explosionsfähige Atmosphäre aus Gasen, Dämpfen, Nebeln oder Staub-/Luft-
Gemischen gelegentlich auftritt.
®
Instruments of this category are for use in areas where ignitable atmospheres caused by a mixture
2D (21)
of air and gases, vapours or mists or by dust/air mixtures, can exist some of the time.
®
Les appareils de cette catégorie sont destinés à un environnement dans lequel des atmosphères
explosives dues à des gaz, des vapeurs, des brouillards ou des mélanges d'air avec des poussières
se manifesteront probablement.
®
Geräte dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen nicht damit zu
rechnen ist, dass eine explosionsfähige Atmosphäre durch Gase, Dämpfe, Nebel oder auf-
gewirbelten Staub auftritt, aber wenn sie dennoch auftritt, dann aller Wahrscheinlichkeit
nach nur selten und während eines kurzen Zeitraums.
®
Instruments of this category are for use in areas where ignitable atmospheres caused by a mixture
3D (22)
of air and gases, vapours or mists or by dust/air mixtures, are not likely to exist. However, if they
do occur then in all probability, only seldom or for short periods of time.
®
Les appareils de cette catégorie sont destinés à un environnement dans lequel des atmosphères
explosives dues à des gaz, des vapeurs, des brouillards ou des mélanges d'air avec des poussières
ont une faible probabilité de se manifester et ne subsisteront que pour une courte période.
Staub/Dust/Poussières
Ölkapselung
pD
Überdruckkapselung
Sandkapselung
Druckfeste Kapselung
Erhöhte Sicherheit
iD Eigensicherheit (ia, ib)
Nichtzündfähige Betriebsmittel
mD
Vergusskapselung
Sonderschutz
tD
Schutz durch Gehäuse
T1
450 °C
842 °F
Oil encapsulated
/
Pressurized apparatus
/
Powder filling
/
Flameproof enclosure
/
Increased safety
/
Intrinsic safety (ia, ib)
/
Non-incendive equipment
/
Encapsulation
/
Special protection
/
Protection by enclosure
/
Minimale Zündenergie /
Minimum ignition energy /
Energie minimale d'inflammation
T2 T3 T4
300 °C 200°C 135°C
572°F 392°F 275°F
Proline Prosonic Flow 92F
Ex de [ia] IIC T6-T1
0
II 2G E Ex de [ia]
Immersion dans l'huile
/
Surpression interne
/
Remplissage pulvérulent
/
Enveloppe antidéflagrante
/
Sécurité augmentée
/
Sécurité intrinsèque (ia, ib)
/
Non incendiaire
/
Encapsulage
/
Protection spéciale
/
Protection par boîtier
/
[mJ] EN / IEC
– – IIA
0.18 IIA
0.06 IIB
0.02 IIC
T5 T6
100°C 85°C
212°F 185°F
Endress+Hauser
IIC T6-T1
