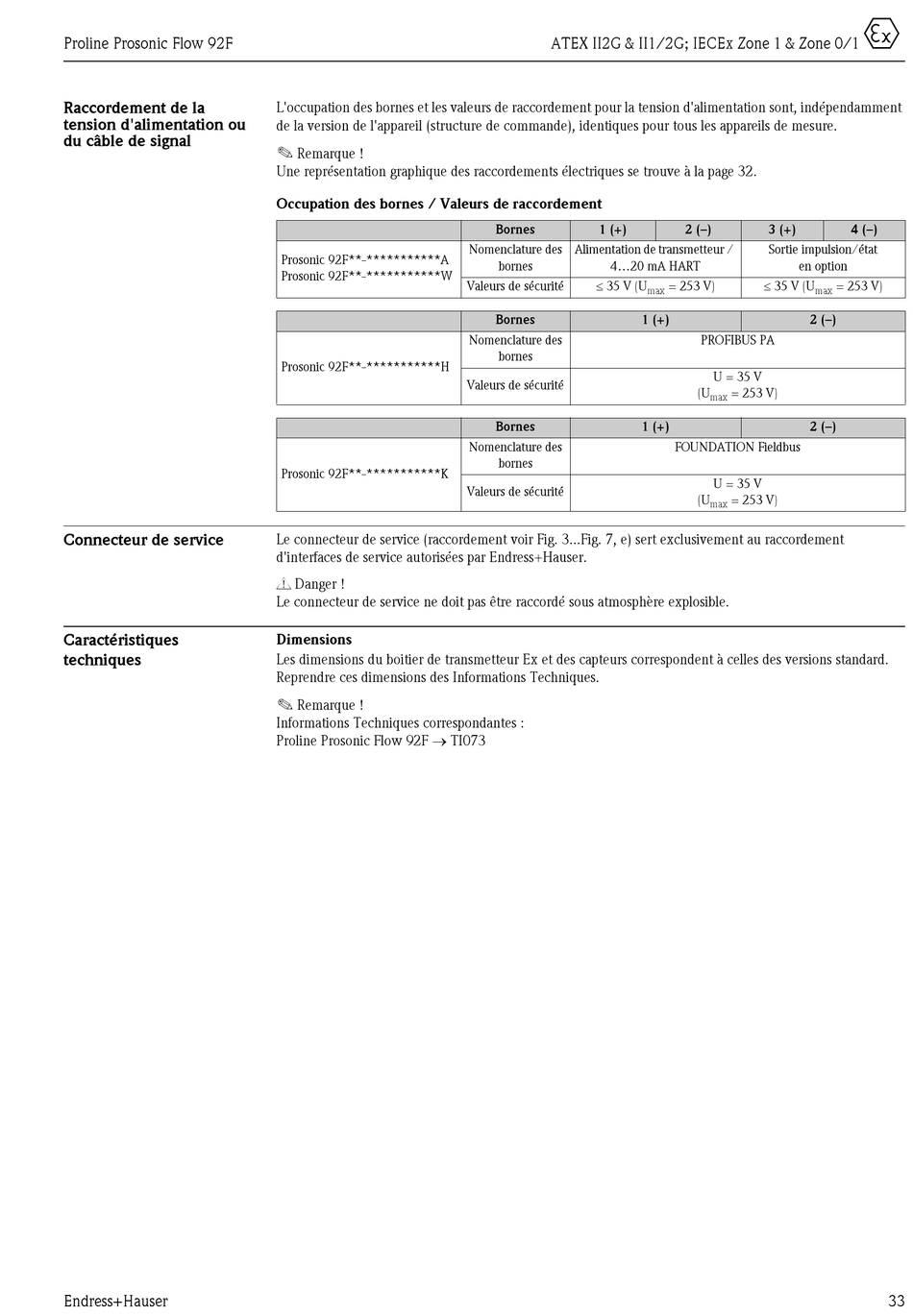

Proline Prosonic Flow 92F
Raccordement de la
tension d'alimentation ou
du câble de signal

Connecteur de service

Caractéristiques
techniques
Endress+Hauser
L'occupation des bornes et les valeurs de raccordement pour la tension d'alimentation sont, indépendamment
de la version de l'appareil (structure de commande), identiques pour tous les appareils de mesure.
!
Remarque !
Une représentation graphique des raccordements électriques se trouve à la page 32.
Occupation des bornes / Valeurs de raccordement
Prosonic 92F**-***********A
Prosonic 92F**-***********W
Prosonic 92F**-***********H
Prosonic 92F**-***********K
Le connecteur de service (raccordement voir Fig. 3...Fig. 7, e) sert exclusivement au raccordement
d'interfaces de service autorisées par Endress+Hauser.
#
Danger !
Le connecteur de service ne doit pas être raccordé sous atmosphère explosible.
Dimensions
Les dimensions du boitier de transmetteur Ex et des capteurs correspondent à celles des versions standard.
Reprendre ces dimensions des Informations Techniques.
!
Remarque !
Informations Techniques correspondantes :
Proline Prosonic Flow 92F TI073
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1
Bornes
1 (+)
Nomenclature des
Alimentation de transmetteur /
bornes
4...20 mA HART
 35 V (U
Valeurs de sécurité
Bornes
Nomenclature des
bornes
Valeurs de sécurité
Bornes
Nomenclature des
bornes
Valeurs de sécurité
2 (–)
3 (+)
Sortie impulsion/état
en option
 35 V (U
= 253 V)
max
1 (+)
2 (–)
PROFIBUS PA
U = 35 V
(U
= 253 V)
max
1 (+)
2 (–)
FOUNDATION Fieldbus
U = 35 V
(U
= 253 V)
max
0
4 (–)
= 253 V)
max
33
