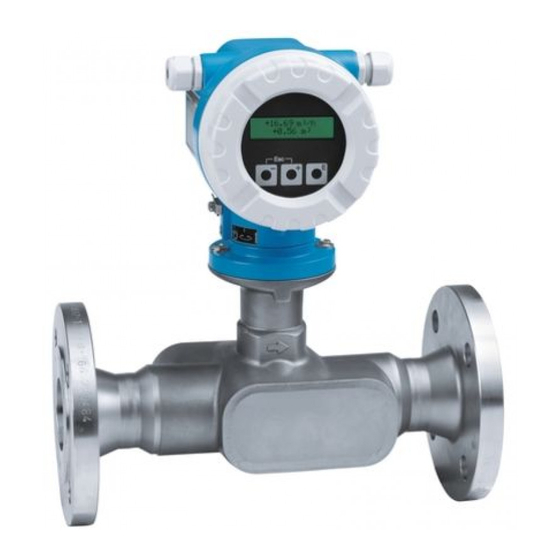

Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow 92F
Seite 1
Sicherheitshinweise / Safety Instructions / Conseils de sécurité Proline Prosonic Flow 92F HART, PROFIBUS PA, FOUNDATION Fieldbus Ex-d Ausführung / Ex-d version / Version Ex-d ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Ex-Dokumentation / Ex documentation / Documentation Ex Sicherheitshinweise für elektrische Betriebsmittel für explosionsgefährdete Bereiche gemäß...
Seite 2
Amennyiben nem tudja elolvasni ezt az útmutatót, akkor Pojasnilo glede potrdila o skladnosti EU megrendelheti az Ön anyanyelvére lefordítva is. Proizvajalec Endress+Hauser s to izjavo o skladnosti in navedbo oznake CE izjavlja, da je ta izdelek skladen s predpisanimi evropskimi smernicami. EK-megfelelőségi nyilatkozat Upoštevane smernice, standardi in dokumenti so navedeni v izjavi o skladnosti.
Seite 3
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 EG-Konformitätserklärung / EC declaration of conformity / Déclaration CE de conformité A0009274 Endress+Hauser...
Seite 4
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Beispiel / Example / Exemple: Ex de [ia] IIC T6-T1 II 2G E Ex de [ia] IIC T6-T1 Gerätegruppen / Instrument groups / Groupes d'appareils ®...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Dieses Dokument ist ein fester Bestandteil der folgenden Betriebsanleitung: • BA121D, Proline Prosonic Flow 92F HART • BA122D, Proline Prosonic Flow 92F PROFIBUS PA • BA128D, Proline Prosonic Flow 92F FOUNDATION Fieldbus Inhaltsverzeichnis Allgemeine Warnhinweise.
Seite 6
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Allgemeine Warnhinweise • Eventuell bestehende, nationale Vorschriften bezüglich der Montage von Geräten im explosionsgefährdeten Bereich müssen eingehalten werden. • Montage, elektrische Installation, Inbetriebnahme und Wartung der Geräte dürfen nur durch Fachpersonal erfolgen, welches im Explosionsschutz ausgebildet ist.
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F EG Baumusterprüf- Allgemein bescheinigung, Das System erfüllt die grundlegenden Sicherheits- und Gesundheitsanforderungen für die Konzeption und den Richtlinie 94/9/EG Bau von Geräten und Schutzsystemen zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen gemäß...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Typenschilder Die Typenschilder, welche gut sichtbar auf dem Messumformer und Messaufnehmer angebracht sind, enthalten alle relevanten Informationen zum Messsystem. Bisherige Kennzeichnung Zukünftige / neue Kennzeichnung 4153 Reinach, Switzerland...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Typenschlüssel Der Typenschlüssel beschreibt den genauen Aufbau und die Ausstattung des Messystems. Er ist auf dem Typenschild des Messumformer und Messaufnehmer ablesbar und wie folgt gegliedert: P R O S O N I C F L O W –...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Aus-/Eingänge (Pos.-Nr. 18 im Typenschlüssel) Temperaturkennzeichnung A, W T6 – T1 H, K T4 – T1 Hinweis! Eine genaue Erläuterung zu diesen Werten, bez. der verfügbaren Aus- und Eingänge, sowie eine Beschreibung der zugehörigen Klemmenbelegungen und Anschlusswerte finden Sie ab der Seite 11.
Verbindungskabel Der maximale Kapazitätsbelag der Kabelverbindung beträgt 1F/km. Die maximale Induktivität des Kabels beträgt 1 mH/km. Diese Werte werden durch das von Endress+Hauser gelieferte Kabel (max. 30 m) erfüllt. Elektrische Anschlüsse Anschlussklemmen- /Elektronikraumdeckel (Klemmenbelegung siehe Tabellen unten) 4…20 mA HART 4…20 mA HART...
Der Servicestecker darf nicht in explosionsfähiger Atmosphäre angeschlossen werden. Technische Daten Abmessungen Die Abmessungen des Ex-Messumformergehäuses und der Messaufnehmer entsprechen den Standardausführungen. Bitte entnehmen Sie diese Maße der Technischen Information. Hinweis! Zugehörige "Technische Information": Proline Prosonic Flow 92F TI073D/06/… Endress+Hauser...
Seite 14
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 This document is an integral part of the following Operating Instructions: • BA121D, Proline Prosonic Flow 92F HART • BA122D, Proline Prosonic Flow 92F PROFIBUS PA • BA128D, Proline Prosonic Flow 92F FOUNDATION Fieldbus Contents General warnings .
Seite 16
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 General warnings • Any national regulations pertaining to the installation of devices in hazardous areas must be observed. • Mounting, electrical installation, commissioning and maintenance of the devices may only be performed by technical staff trained in the area of explosion protection.
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F EC type examination General certificate, The system meets the basic safety and health requirements for the design and construction of devices and Directive 94/9/EC protection systems designated for use in hazardous areas in accordance with Annex II of Directive 94/9/EC.
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Nameplates The nameplates, which are provided on the transmitter and sensor in a manner in which they are clearly visible, contain all the relevant information on the measuring system.
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Type code The type code describes the exact design and equipment level of the measuring system. It can be read off the nameplate of the transmitter and sensor and is structured as follows: P R O S O N I C F L O W –...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Outputs/inputs (Item No. 18 in type code) Temperatur marking A, W T6 – T1 H, K T4 – T1 Note! A detailed explanation of these values with regard to the inputs and outputs available, as well as a description of the associated terminal assignments and connection data is provided on Page 21 onwards.
The maximum capacitance per unit length of the cable connection is 1F/km. The maximum inductance of the cable is 1 mH/km. The cable supplied by Endress+Hauser (max. 30 m) complies with these values. Electrical connections Terminal/electronics compartment cover (terminal assignment, see tables below) 4…20 mA HART...
The service connector may not be connected in a potentially explosive atmosphere. Technical data Dimensions The dimensions of the Ex transmitter housing and the sensor correspond to the standard versions. Please refer to the Technical Information for these dimensions. Note! Associated "Technical Information": Proline Prosonic Flow 92F TI073D/06/… Endress+Hauser...
Seite 24
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Le présent document fait partie intégrante des manuels de mise en service suivants : • BA121D, Proline Prosonic Flow 92F HART • BA122D, Proline Prosonic Flow 92F PROFIBUS PA • BA128D, Proline Prosonic Flow 92F FOUNDATION Fieldbus Sommaire Avertissements généraux.
Seite 26
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Avertissements généraux • Les directives nationales existantes relatives au montage d'appareils en zone explosible doivent être respectées. • Le montage, le raccordement électrique, la mise en service et la maintenance des appareils doivent seulement être réalisés par un personnel spécialisé, formé...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Attestation d'examen CE Généralités de type, Directive 94/9/CE Le système satisfait aux exigences fondamentales de sécurité et de santé applicables pour la conception et la construction d'appareils et de systèmes de protection destinés à être utilisés en zone explosible selon annexe II de la directive 94/9/CE.
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Plaques signalétiques Les plaques signalétiques, montées de manière bien visible sur le transmetteur et le capteur, comprennent toutes les informations relatives au système de mesure. Marquage actuel...
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Structure de commande La structure de commande décrit précisément la construction et l'équipement du système de mesure. Elle peut être lue sur la plaque signalétique du transmetteur et du capteur ; elle est défnie de la manière...
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Entrées/sorties (pos. N° 18 dans la structure) Valeur Marquage température A, W T6 – T1 H, K T4 – T1 Remarque ! Vous trouverez des explications précises relatives à ces valeurs ou aux entrées/sorties disponibles, ainsi qu'une description de l'occupation des bornes et valeurs de raccordement correspondantes à...
La capacité maximale du câble de liaison est de 1F/km. L'inductance maximale du câble est de 1 mH/km. Ces valeurs sont garanties par le câble fourni par Endress+Hauser (max. 30 m). Raccordements électriques Couvercle du compartiment de raccordement / compartiment de l'électronique (occupation des bornes voir tableaux ci-dessous) 4…20 mA HART...
= 253 V) Connecteur de service Le connecteur de service (raccordement voir Fig. 3...Fig. 7, e) sert exclusivement au raccordement d'interfaces de service autorisées par Endress+Hauser. Danger ! Le connecteur de service ne doit pas être raccordé sous atmosphère explosible.
Seite 34
ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Proline Prosonic Flow 92F Endress+Hauser...
Seite 35
Proline Prosonic Flow 92F ATEX II2G & II1/2G; IECEx Zone 1 & Zone 0/1 Endress+Hauser...
Seite 36
www.endress.com/worldwide XA00110D/06/A3/13.10 71127788 FM+SGML 6.0...
