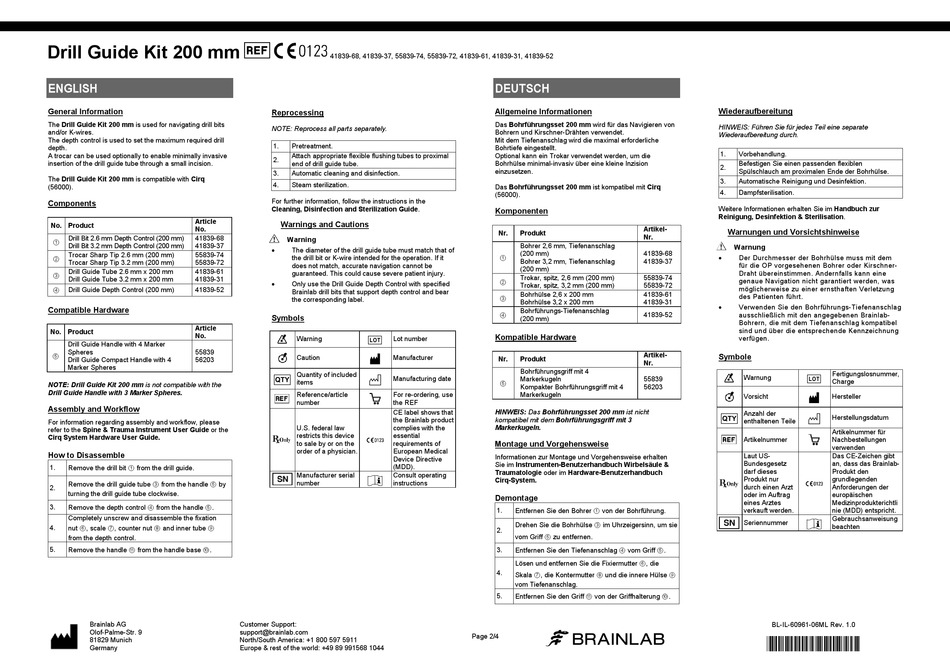

Drill Guide Kit 200 mm
ENGLISH
General Information
The Drill Guide Kit 200 mm is used for navigating drill bits
and/or K-wires.
The depth control is used to set the maximum required drill
depth.
A trocar can be used optionally to enable minimally invasive
insertion of the drill guide tube through a small incision.
The Drill Guide Kit 200 mm is compatible with Cirq
(56000).
Components
Article
No. Product
No.
Drill Bit 2.6 mm Depth Control (200 mm)
41839-68
①
Drill Bit 3.2 mm Depth Control (200 mm)
41839-37
Trocar Sharp Tip 2.6 mm (200 mm)
55839-74
②
Trocar Sharp Tip 3.2 mm (200 mm)
55839-72
Drill Guide Tube 2.6 mm x 200 mm
41839-61
③
Drill Guide Tube 3.2 mm x 200 mm
41839-31
④
Drill Guide Depth Control (200 mm)
41839-52
Compatible Hardware
Article
No. Product
No.
Drill Guide Handle with 4 Marker
Spheres
55839
⑤
Drill Guide Compact Handle with 4
56203
Marker Spheres
NOTE: Drill Guide Kit 200 mm is not compatible with the
Drill Guide Handle with 3 Marker Spheres.
Assembly and Workflow
For information regarding assembly and workflow, please
refer to the Spine & Trauma Instrument User Guide or the
Cirq System Hardware User Guide.
How to Disassemble
1.
Remove the drill bit ① from the drill guide.
Remove the drill guide tube ③ from the handle ⑤ by
2.
turning the drill guide tube clockwise.
3.
Remove the depth control ④ from the handle ⑤.
Completely unscrew and disassemble the fixation
4.
nut ⑥, scale ⑦, counter nut ⑧ and inner tube ⑨
from the depth control.
5.
Remove the handle ⑪ from the handle base ⑩.
Brainlab AG
Olof-Palme-Str. 9
81829 Munich
Germany
y
41839-68, 41839-37, 55839-74, 55839-72, 41839-61, 41839-31, 41839-52
Reprocessing
NOTE: Reprocess all parts separately.
1.
Pretreatment.
Attach appropriate flexible flushing tubes to proximal
2.
end of drill guide tube.
3.
Automatic cleaning and disinfection.
4.
Steam sterilization.
For further information, follow the instructions in the
Cleaning, Disinfection and Sterilization Guide.
Warnings and Cautions
Warning
•
The diameter of the drill guide tube must match that of
the drill bit or K-wire intended for the operation. If it
does not match, accurate navigation cannot be
guaranteed. This could cause severe patient injury.
•
Only use the Drill Guide Depth Control with specified
Brainlab drill bits that support depth control and bear
the corresponding label.
Symbols
Warning
Lot number
u
Caution
x
Manufacturer
Quantity of included
K
X
Manufacturing date
items
Reference/article
For re-ordering, use
number
the REF
CE label shows that
the Brainlab product
U.S. federal law
complies with the
restricts this device
essential
3
to sale by or on the
requirements of
order of a physician.
European Medical
Device Directive
(MDD).
Manufacturer serial
Consult operating
j
number
instructions
Customer Support:
support@brainlab.com
North/South America: +1 800 597 5911
Europe & rest of the world: +49 89 991568 1044
DEUTSCH
Allgemeine Informationen
Das Bohrführungsset 200 mm wird für das Navigieren von
Bohrern und Kirschner-Drähten verwendet.
Mit dem Tiefenanschlag wird die maximal erforderliche
Bohrtiefe eingestellt.
Optional kann ein Trokar verwendet werden, um die
Bohrhülse minimal-invasiv über eine kleine Inzision
einzusetzen.
Das Bohrführungsset 200 mm ist kompatibel mit Cirq
(56000).
Komponenten
Artikel-
Nr.
Produkt
Nr.
Bohrer 2,6 mm, Tiefenanschlag
(200 mm)
41839-68
①
Bohrer 3,2 mm, Tiefenanschlag
41839-37
(200 mm)
Trokar, spitz, 2,6 mm (200 mm)
55839-74
②
Trokar, spitz, 3,2 mm (200 mm)
55839-72
Bohrhülse 2,6 x 200 mm
41839-61
③
Bohrhülse 3,2 x 200 mm
41839-31
Bohrführungs-Tiefenanschlag
④
41839-52
(200 mm)
Kompatible Hardware
Artikel-
Nr.
Produkt
Nr.
Bohrführungsgriff mit 4
Markerkugeln
55839
⑤
Kompakter Bohrführungsgriff mit 4
56203
Markerkugeln
HINWEIS: Das Bohrführungsset 200 mm ist nicht
kompatibel mit dem Bohrführungsgriff mit 3
Markerkugeln.
Montage und Vorgehensweise
Informationen zur Montage und Vorgehensweise erhalten
Sie im Instrumenten-Benutzerhandbuch Wirbelsäule &
Traumatologie oder im Hardware-Benutzerhandbuch
Cirq-System.
Demontage
1.
Entfernen Sie den Bohrer ① von der Bohrführung.
Drehen Sie die Bohrhülse ③ im Uhrzeigersinn, um sie
2.
vom Griff ⑤ zu entfernen.
3.
Entfernen Sie den Tiefenanschlag ④ vom Griff ⑤.
Lösen und entfernen Sie die Fixiermutter ⑥, die
4.
Skala ⑦, die Kontermutter ⑧ und die innere Hülse ⑨
vom Tiefenanschlag.
5.
Entfernen Sie den Griff ⑪ von der Griffhalterung ⑩.
a
Page 2/4
Wiederaufbereitung
HINWEIS: Führen Sie für jedes Teil eine separate
Wiederaufbereitung durch.
1.
Vorbehandlung.
Befestigen Sie einen passenden flexiblen
2.
Spülschlauch am proximalen Ende der Bohrhülse.
3.
Automatische Reinigung und Desinfektion.
4.
Dampfsterilisation.
Weitere Informationen erhalten Sie im Handbuch zur
Reinigung, Desinfektion & Sterilisation.
Warnungen und Vorsichtshinweise
Warnung
•
Der Durchmesser der Bohrhülse muss mit dem
für die OP vorgesehenen Bohrer oder Kirschner-
Draht übereinstimmen. Andernfalls kann eine
genaue Navigation nicht garantiert werden, was
möglicherweise zu einer ernsthaften Verletzung
des Patienten führt.
•
Verwenden Sie den Bohrführungs-Tiefenanschlag
ausschließlich mit den angegebenen Brainlab-
Bohrern, die mit dem Tiefenanschlag kompatibel
sind und über die entsprechende Kennzeichnung
verfügen.
Symbole
Fertigungslosnummer,
Warnung
u
Charge
Vorsicht
Hersteller
x
Anzahl der
Herstellungsdatum
K
X
enthaltenen Teile
Artikelnummer für
Artikelnummer
Nachbestellungen
verwenden
Laut US-
Das CE-Zeichen gibt
Bundesgesetz
an, dass das Brainlab-
darf dieses
Produkt den
Produkt nur
grundlegenden
3
durch einen Arzt
Anforderungen der
oder im Auftrag
europäischen
eines Arztes
Medizinprodukterichtli
verkauft werden.
nie (MDD) entspricht.
Gebrauchsanweisung
Seriennummer
j
beachten
BL-IL-60961-06ML Rev. 1.0
*60961-06ML*
