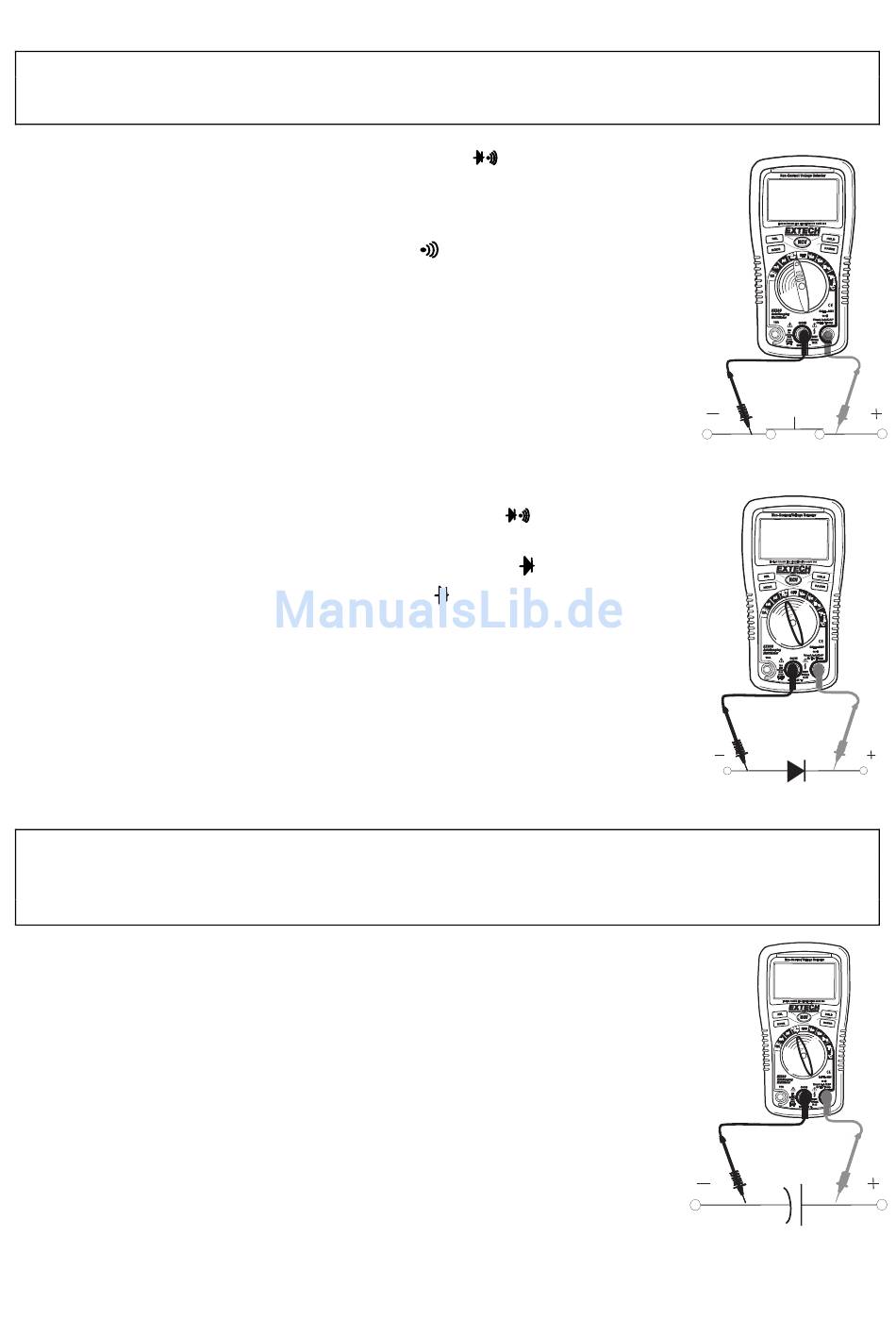

DURCHGANGSPRÜFUNG
WARNUNG:
Durchgangsprüfungen dürfen nur an spannungsfreien Schaltungen und Anlagen durchgeführt
werden.
1.
Stellen Sie die Funktionstaste auf die Position
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse.
3.
Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
4.
Drücken Sie die Taste MODE, um das
sehen.
5.
Berühren Sie mit den Prüfspitzen den Stromkreis oder das Kabel, das
Sie überprüfen wollen.
6.
Wenn der Widerstand weniger als ca. 35Ω beträgt, ertönt ein
akustisches Signal. Wenn der Stromkreis offen ist, zeigt die Anzeige
"OL" an.
DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die Position
2.
Verbinden Sie den schwarzen Messleitung mit der negativen COM-
Buchse und den roten Messleitung mit der positive
3.
Drücken Sie die Taste MODE, um das
sehen.
4.
Berühren Sie mit den Prüfspitzen die Diode, die getestet werden soll
5.
Eine gute Diode zeigt typischerweise 0.400 bis 0.700V an.
6.
Für die Sperrrichtung wird "OL" angezeigt.
7.
Eine kurzgeschlossene Diode wird in beiden Testrichtungen "OL"
anzeigen.
KAPAZITÄTSMESSUNGEN
WARNUNG:
Um ein elektrischen Stromschlag zu vermeiden, schalten Sie das zu testende Gerät
spannungsfrei und entladen Sie alle Kondensatoren, bevor Sie jegliche Widerstandsmessungen
vornehmen. Entfernen Sie die Batterien und ziehen Sie das Netzkabel heraus.
1.
Stellen Sie den Funktionsschalter auf die Position CAP.
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-
Buchse.
3.
Verbinden Sie die rote Messleitung mit der positiven CAP-Buchse.
4.
Brug knappen MODE for at se måleenhed.
5.
Berühren Sie mit den Prüfspitzen den Kondensator, der getestet
werden soll.
6.
Der Test kann bis zu drei Minuten oder länger dauern, wenn es sich
um große Kondensatoren zum Aufladen handelt. Warten Sie, bis die
Anzeige sich beruhigt hat, bevor Sie den Test beenden.
7.
Lesen Sie die Kapazität in der Anzeige ab.
.
Symbol auf der Anzeige zu
.
Buchse.
Symbol in der Anzeige zu
8
EX330-de-DE_V5.2 4/15
