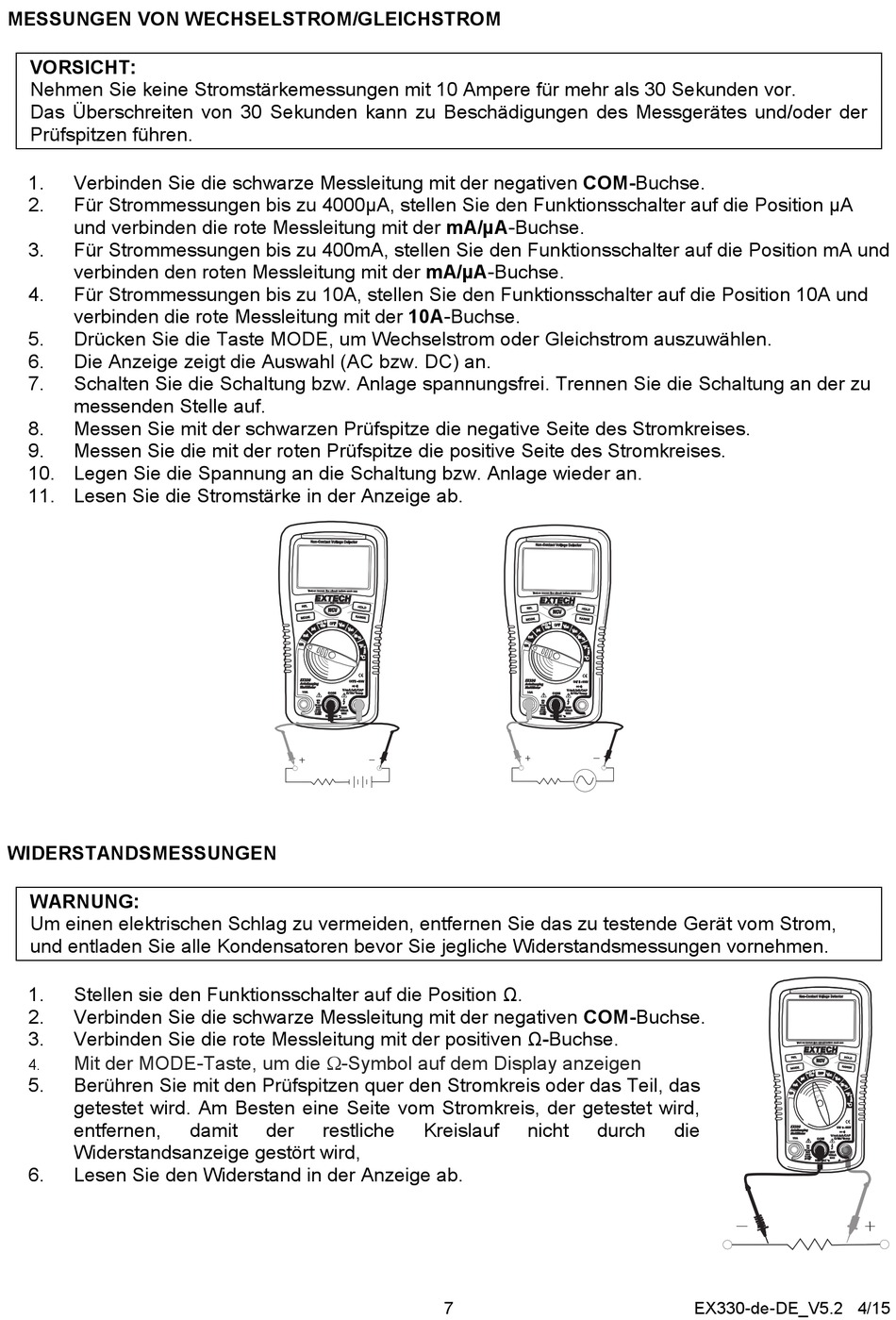

MESSUNGEN VON WECHSELSTROM/GLEICHSTROM
VORSICHT:
Nehmen Sie keine Stromstärkemessungen mit 10 Ampere für mehr als 30 Sekunden vor.
Das Überschreiten von 30 Sekunden kann zu Beschädigungen des Messgerätes und/oder der
Prüfspitzen führen.
1.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
2.
Für Strommessungen bis zu 4000µA, stellen Sie den Funktionsschalter auf die Position µA
und verbinden die rote Messleitung mit der mA/µA-Buchse.
3.
Für Strommessungen bis zu 400mA, stellen Sie den Funktionsschalter auf die Position mA und
verbinden den roten Messleitung mit der mA/µA-Buchse.
4.
Für Strommessungen bis zu 10A, stellen Sie den Funktionsschalter auf die Position 10A und
verbinden die rote Messleitung mit der 10A-Buchse.
5.
Drücken Sie die Taste MODE, um Wechselstrom oder Gleichstrom auszuwählen.
6.
Die Anzeige zeigt die Auswahl (AC bzw. DC) an.
7.
Schalten Sie die Schaltung bzw. Anlage spannungsfrei. Trennen Sie die Schaltung an der zu
messenden Stelle auf.
8.
Messen Sie mit der schwarzen Prüfspitze die negative Seite des Stromkreises.
9.
Messen Sie die mit der roten Prüfspitze die positive Seite des Stromkreises.
10. Legen Sie die Spannung an die Schaltung bzw. Anlage wieder an.
11. Lesen Sie die Stromstärke in der Anzeige ab.
WIDERSTANDSMESSUNGEN
WARNUNG:
Um einen elektrischen Schlag zu vermeiden, entfernen Sie das zu testende Gerät vom Strom,
und entladen Sie alle Kondensatoren bevor Sie jegliche Widerstandsmessungen vornehmen.
1.
Stellen sie den Funktionsschalter auf die Position Ω.
2.
Verbinden Sie die schwarze Messleitung mit der negativen COM-Buchse.
3.
Verbinden Sie die rote Messleitung mit der positiven Ω-Buchse.
Mit der MODE-Taste, um die -Symbol auf dem Display anzeigen
4.
5.
Berühren Sie mit den Prüfspitzen quer den Stromkreis oder das Teil, das
getestet wird. Am Besten eine Seite vom Stromkreis, der getestet wird,
entfernen,
Widerstandsanzeige gestört wird,
6.
Lesen Sie den Widerstand in der Anzeige ab.
damit
der
restliche
Kreislauf
nicht
7
durch
die
EX330-de-DE_V5.2 4/15
