Planung
An das Moduk sind an Port X01 bis Port X04 je ein IO-Link Class A-Gerät mit max. 1 A
Strombedarf angeschlossen. Der Strombedarf des Moduls ist 0,2 A.
Beispiel für eine Versorgungsgruppe mit IO-Link-Hub
Anschlussbeispiel 1
Betrachten wir im Folgenden eine Versorgungsgruppe bestehend aus einem IO-Link-
Master 765-4203/0100-0000 und einem IO-Link-Hub 765-1701/0200-0000. Die beiden
Produkte sind miteinander über IO-Link verbunden.
An das Modul 765-4204/0100-0000 sind drei Geräte angeschlossen:
• Am Port X01: Der IO-Link-Hub 765-1701/0200-0000
• Am Port X03: Ein Digital Input/Output mit max. 2 A Strombedarf (an Pin 1)
• Am Port X04: Ein Digital Input/Output mit max. 2 A Strombedarf (an Pin 1)
44 Produkthandbuch | Version: 1.0.0
4PORT IOL-A FLD EC DC 24V 2.0A

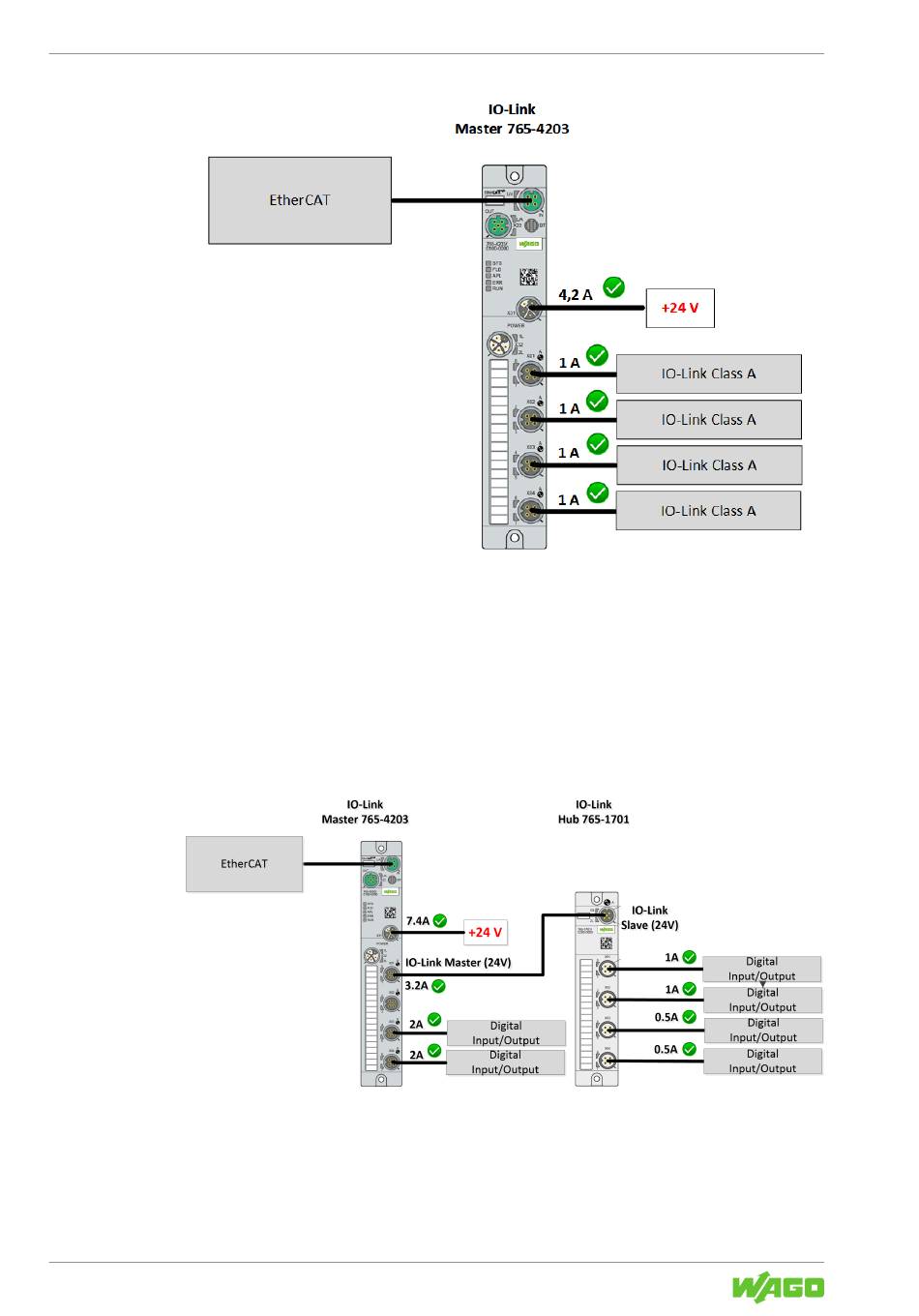

Abbildung 4: Anschlussbeispiel für das Modul 765-4203/0100-0000 mit Einzelversorgung
Abbildung 5: Versorgungsgruppe mit 765-4203/0100-0000 - Anschlussbeispiel 1
765-4203/0100-0000
