Changes or modifications made to this equipment not expressly approved by WAGO
Kontakttechnik GmbH & Co. KG may void the FCC authorization to operate this equip-
ment.
14.2 Operational Description
Produktbeschreibung
Das Produkt 0765-4203/0100-0000 dient zur Erfassung und Ausgabe von Feldsignalen
über IO-Link an Sensoren, Aktoren und Hubs, die von einer übergeordneten Steuerung
gesendet bzw. empfangen wurden.
Beschreibung der Funktionsweise (FCC)
Das Produkt, ein Feldbusmodul im IP67-Gehäuse, dient der Erfassung und Ausgabe von
Sensor- und Aktordaten für die industrielle Steuerungstechnik. Die integrierte Bluetooth
Schnittstelle des Produkts ermöglicht die Parametrierung, Bedienung, Diagnose und Mo-
nitoring mittels eines Mobile Devices und der WAGO App I/O Field.

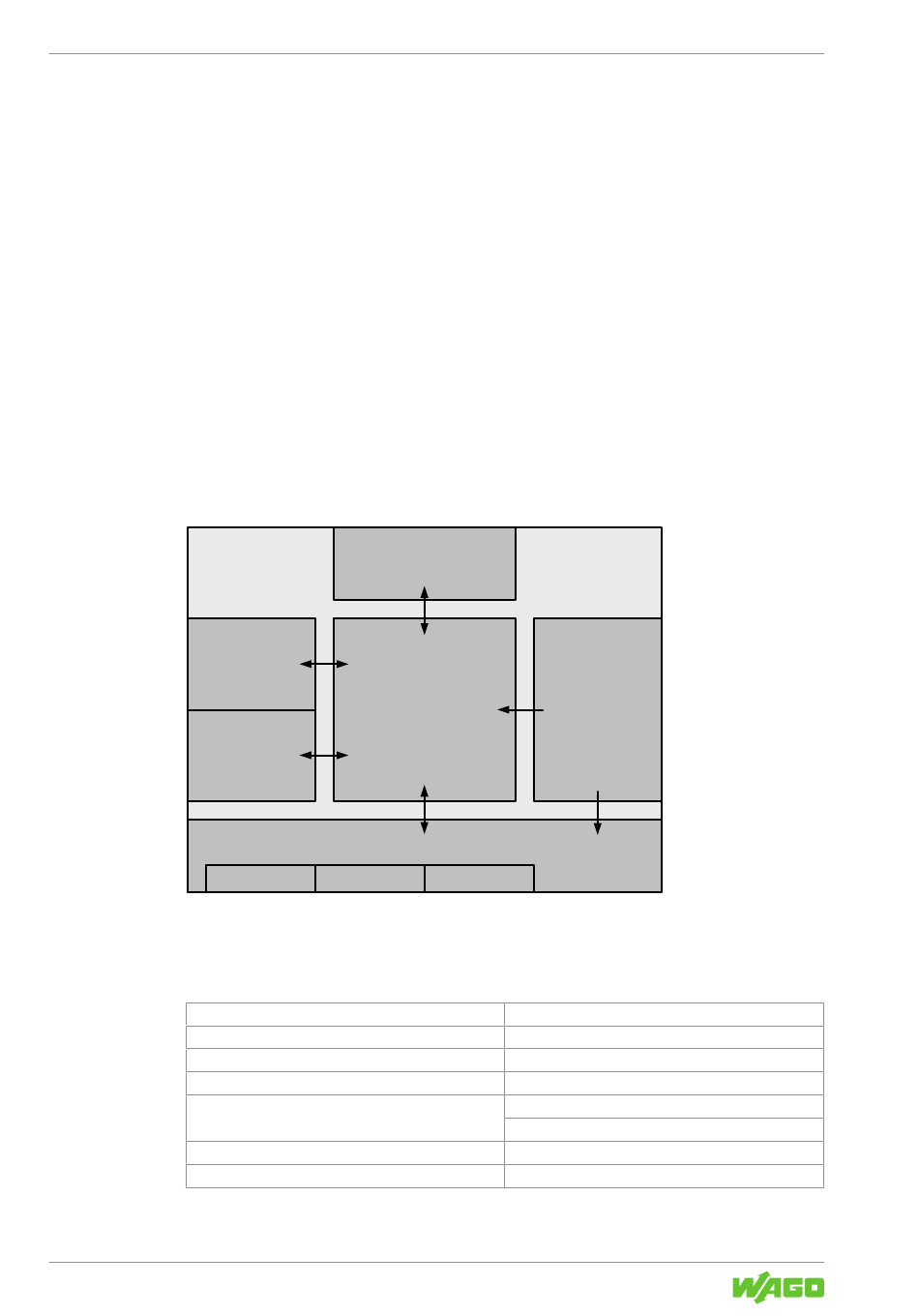

Die folgende Abbildung zeigt das Blockschaltbild des Produkts.
ETHERNET
ETHERNET
Port (X01)
Bluetooth
Verwendete Technologie
Modulation
Datenrate
Arbeitsfrequenz
Maximale Leistung einschl. Tune-up-Toleranz
Antennentyp
Maximaler Antennengewinn
118
Produkthandbuch | Version: 1.0.0
4PORT IOL-A FLD EC DC 24V 2.0A
Bluetooth (BT)
Logik + Antenne
(X21)
Logik
(X22)
Port (X02)
®
Sender
Versorgung
(X31, X32)
E/A
...
®
Bluetooth
Low Energy
GFSK
1 Mbit/s
2402 ... 2480 MHz
Ausgangsleistung: +8 dBm
Toleranz: +2 dBm / –3 dBm
PCB-Monopol
1,25 dBi
765-4203/0100-0000
®
-
®
Tabelle 89: Bluetooth
