Eigenschaften
Versorgungsspan-
nungseingang
M12, L-kodiert, Ste-
cker, 5-polig (4 + FE)
Hinweis
Obergrenze der Stromentnahme aus X32 (Power out)
Bevor Sie ein oder mehrere Produkte zur Spannungsversorgung an der Buchse X32
(Power out) anschließen, lesen Sie das Kapitel
finden Sie Angaben zur maximalen zulässigen Stromentnahme.

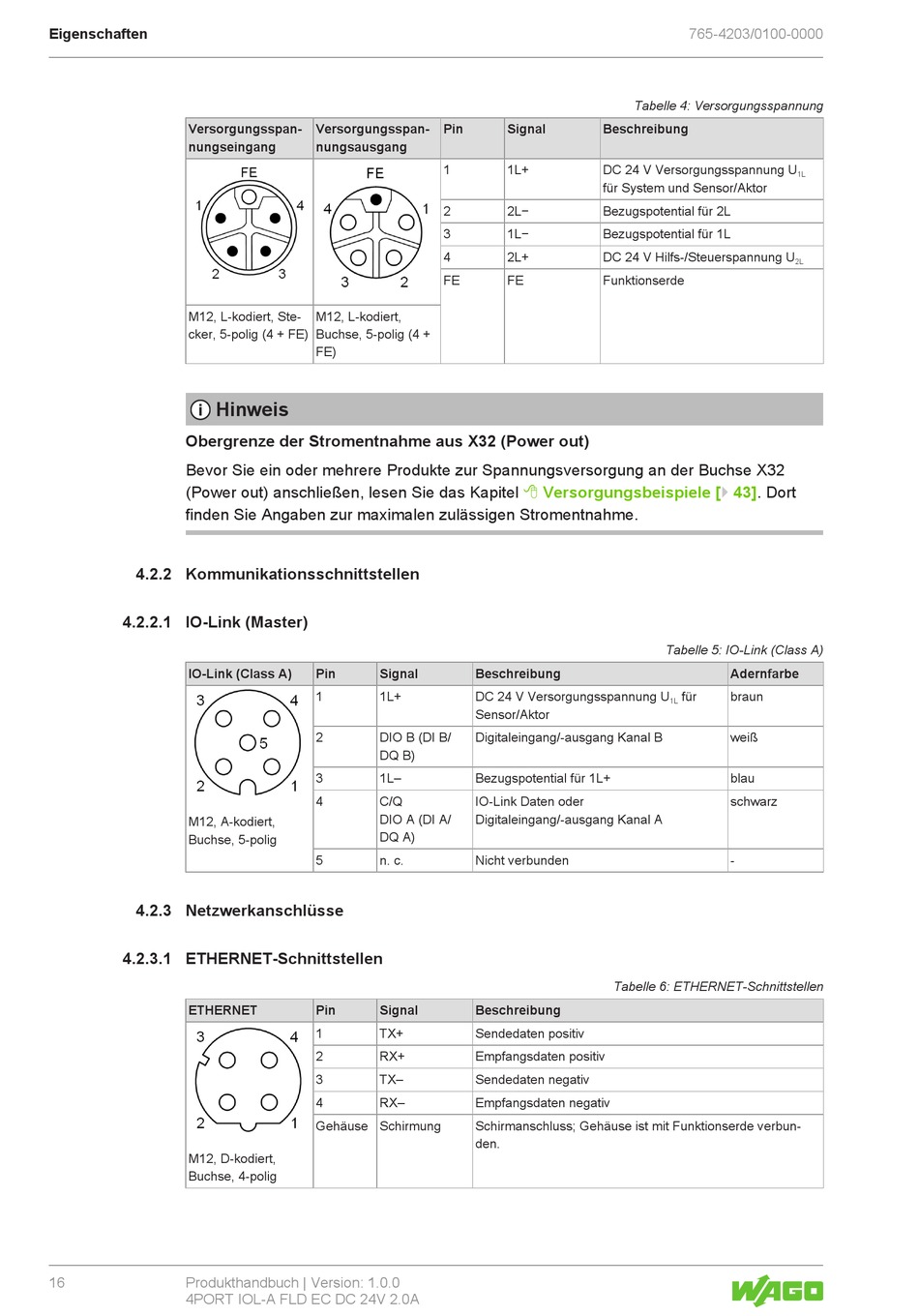

4.2.2 Kommunikationsschnittstellen
4.2.2.1 IO-Link (Master)
IO-Link (Class A)
M12, A-kodiert,
Buchse, 5-polig
4.2.3 Netzwerkanschlüsse
4.2.3.1 ETHERNET-Schnittstellen
ETHERNET
M12, D-kodiert,
Buchse, 4-polig
16
Produkthandbuch | Version: 1.0.0
4PORT IOL-A FLD EC DC 24V 2.0A
Versorgungsspan-
Pin
nungsausgang
1
2
3
4
FE
M12, L-kodiert,
Buchse, 5-polig (4 +
FE)
Pin
Signal
Beschreibung
1
1L+
DC 24 V Versorgungsspannung U
Sensor/Aktor
2
DIO B (DI B/
Digitaleingang/-ausgang Kanal B
DQ B)
3
1L–
Bezugspotential für 1L+
4
C/Q
IO-Link Daten oder
DIO A (DI A/
Digitaleingang/-ausgang Kanal A
DQ A)
5
n. c.
Nicht verbunden
Pin
Signal
Beschreibung
1
TX+
Sendedaten positiv
2
RX+
Empfangsdaten positiv
3
TX–
Sendedaten negativ
4
RX–
Empfangsdaten negativ
Gehäuse Schirmung
Schirmanschluss; Gehäuse ist mit Funktionserde verbun-
den.
Tabelle 4: Versorgungsspannung
Signal
Beschreibung
1L+
DC 24 V Versorgungsspannung U
für System und Sensor/Aktor
2L−
Bezugspotential für 2L
1L−
Bezugspotential für 1L
2L+
DC 24 V Hilfs-/Steuerspannung U
FE
Funktionserde
8 Versorgungsbeispiele
Tabelle 5: IO-Link (Class A)
1L
Tabelle 6: ETHERNET-Schnittstellen
765-4203/0100-0000
1L
2L
[} 43]. Dort
Adernfarbe
für
braun
weiß
blau
schwarz
-
