10.3.1.4.1 Ports konfigurieren

Das Register Configuration dient dazu, für den ausgewählten Port des Gerätes die fol-
genden Porteinstellungen einzeln anzuzeigen und zu ändern:
Name
Port mode (Pin 4)
Digital input signal filter
(Pin 4)
IQ behavior (Pin 2)
Validation and Backup
PortCycleTime
VendorID
DeviceID
Die Einstellungen Validation and Backup, PortCycleTime, VendorID und DeviceID er-
scheinen nur bei der Auswahl IOL Manual in der Auswahlliste Port mode (Pin 4).
Änderungen an Einstellungen erfordern Operator- oder Admin-Rechte. Wenn diese nicht
vorhanden sind, ist das Register Configuration ausgegraut und die angezeigten Werte
sind nicht editierbar.
Wenn zyklischer Datenaustausch über PROFINET stattfindet, kann keine Konfiguration
erfolgen. In diesem Fall erscheint eine Meldung:
Note: Changing configuration not allowed because interface state
is „communicating".
76 Produkthandbuch | Version: 1.0.0
4PORT IOL-A FLD EC DC 24V 2.0A

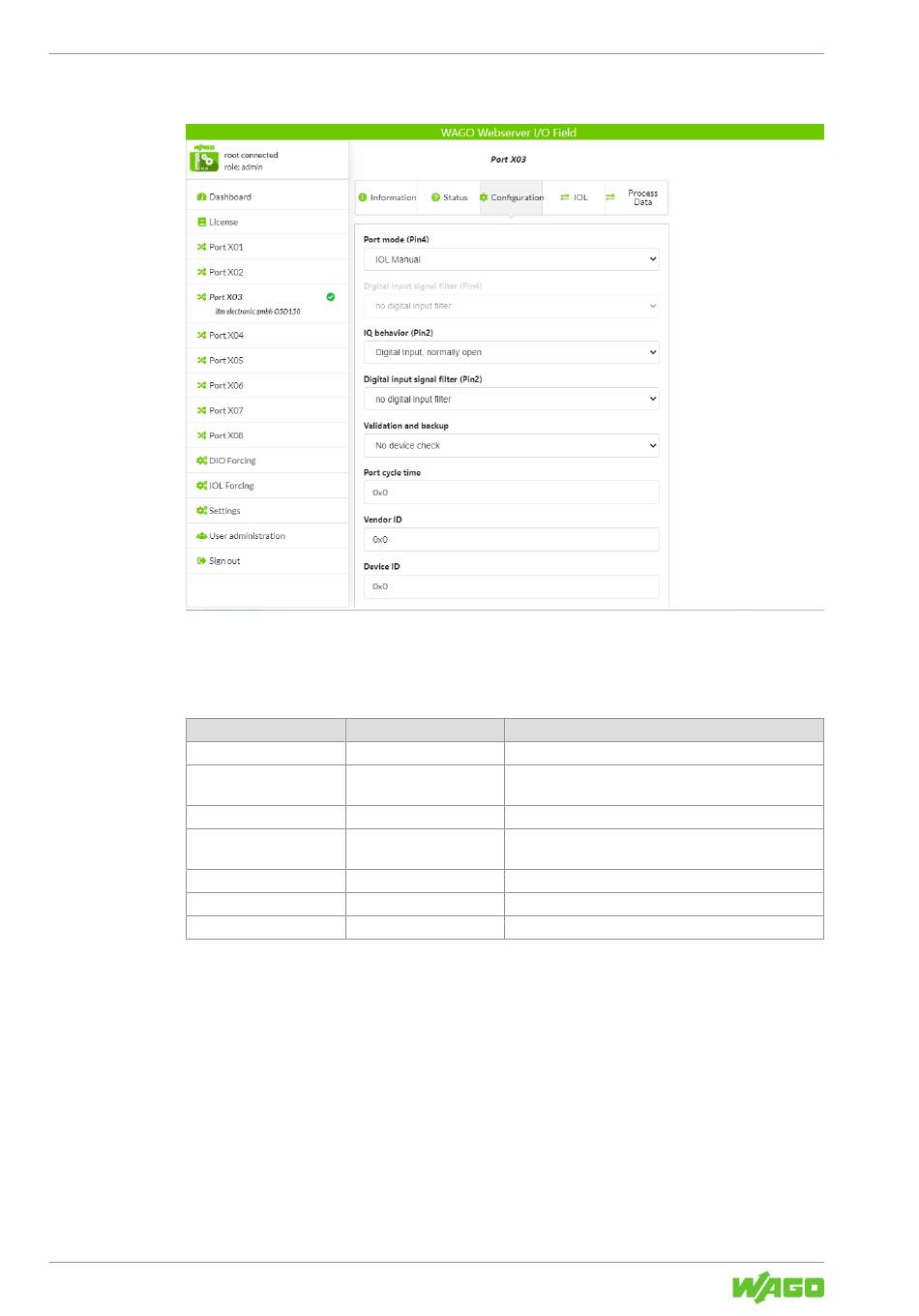

Abbildung 17: Menüpunkt Port XX, Register Configuration
Tabelle 51: Einstellungen bei der Portkonfiguration für IO-Link-Devices
Typ Beschreibung
Auswahlliste Port-Betriebsart (Konfiguration von Pin 4)
Auswahlliste Filterzeit für digitale Eingangssignale an Pin 4 (nur bei
„Port mode (Pin 4)" auf Digitaleingang)
Auswahlliste IQ-Verhalten des Ports (Konfiguration von Pin 2)
Auswahlliste Einstellungen für Validierung und Backup zur Geräte-
überprüfung bei Gerätewechsel
Eingabefeld Erwartete Zykluszeit des Ports
Eingabefeld Erwartete Hersteller-ID des angeschlossenen Gerätes
Eingabefeld Erwartete Device-ID des angeschlossenen Gerätes
