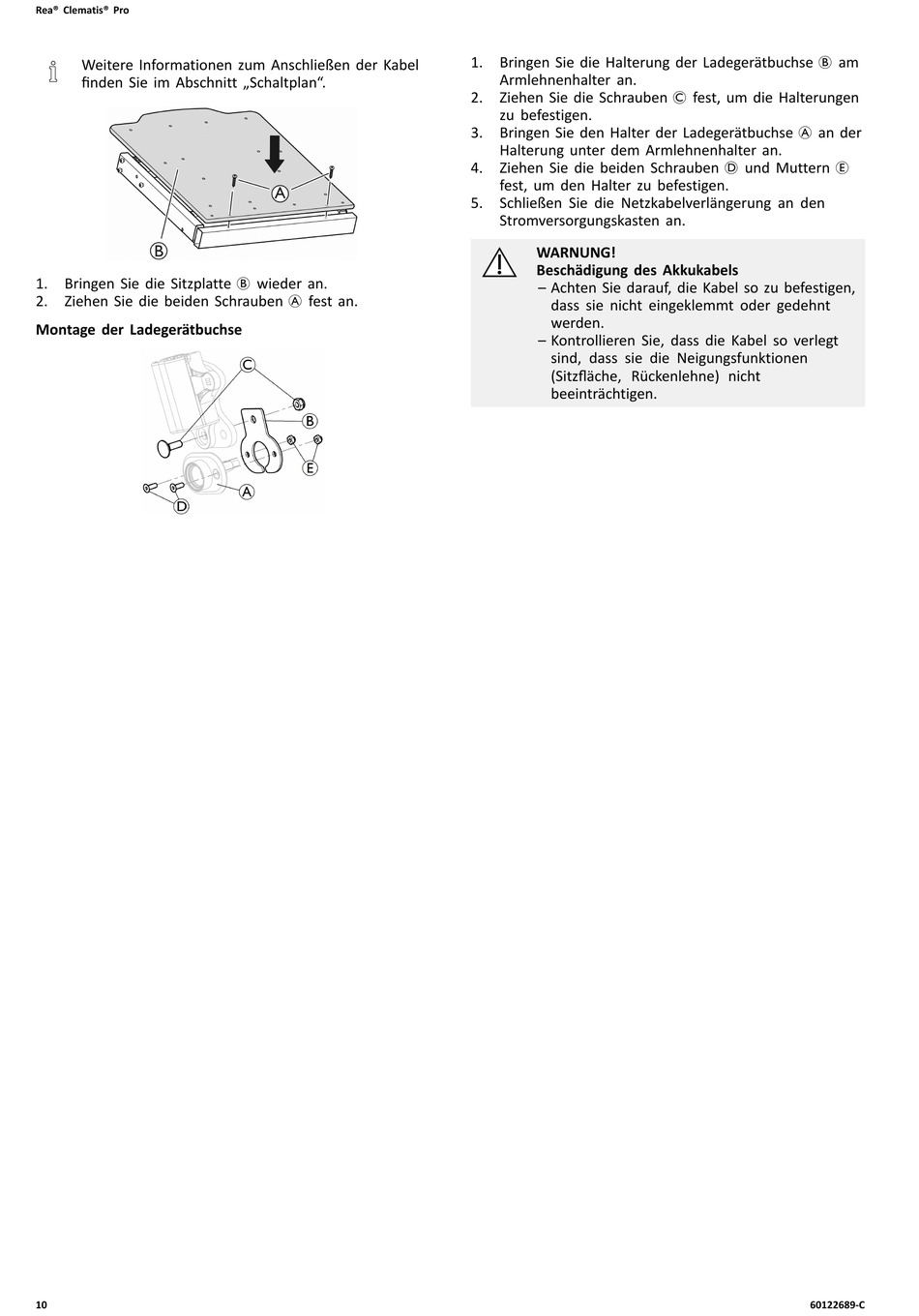

Invacare Rea Clematis Pro Servicehandbuch Seite 10

Rea® Clematis® Pro
Weitere Informationen zum Anschließen der Kabel
finden Sie im Abschnitt „Schaltplan".
1. Bringen Sie die Sitzplatte B wieder an.
2. Ziehen Sie die beiden Schrauben A fest an.
Montage der Ladegerätbuchse
10
1. Bringen Sie die Halterung der Ladegerätbuchse B am
Armlehnenhalter an.
2. Ziehen Sie die Schrauben C fest, um die Halterungen
zu befestigen.
3. Bringen Sie den Halter der Ladegerätbuchse A an der
Halterung unter dem Armlehnenhalter an.
4. Ziehen Sie die beiden Schrauben D und Muttern E
fest, um den Halter zu befestigen.
5. Schließen Sie die Netzkabelverlängerung an den
Stromversorgungskasten an.
WARNUNG!
Beschädigung des Akkukabels
– Achten Sie darauf, die Kabel so zu befestigen,
dass sie nicht eingeklemmt oder gedehnt
werden.
– Kontrollieren Sie, dass die Kabel so verlegt
sind, dass sie die Neigungsfunktionen
(Sitzfläche, Rückenlehne) nicht
beeinträchtigen.
60122689-C
