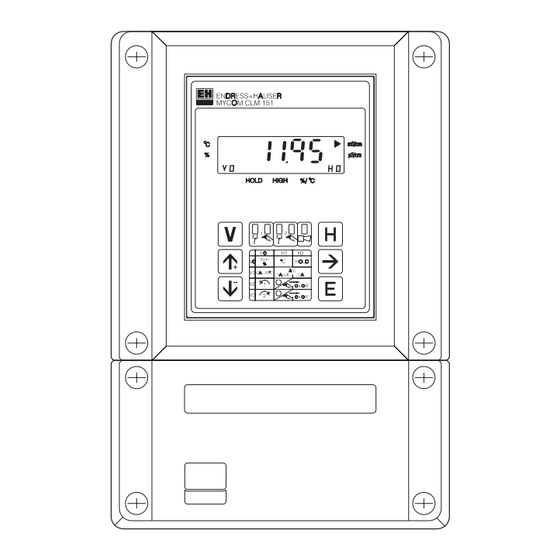

- Seite 1 BA 105C/07/de/04.97 Nr. 50063019 Software-Version ab 6.00 CLM 121 / 151 - CD/MM Meßumformer / Regler für Leitfähigkeit und Temperatur Betriebsanleitung Quality made by Endress+Hauser Endress Hauser Unser Maßstab ist die Praxis ISO 9001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis mycom CLM 121 / 151 - CD/MM BD1LM151.CHP Inhaltsverzeichnis Allgemeines............2 - 3 Konformitätserklärung . -
Seite 3: Allgemeines
Hinweis: sind unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und Eine entsprechende gefertigt. Konformitätserklärung kann bei Endress+Hauser angefordert werden. Bestimmungsgemäße Verwendung Mycom CLM 121 / 151 sind auf Mikropro- Die typischen Einsatzgebiete sind: zessorbasis arbeitende Meß- und Regel- • Wasseraufbereitung geräte zur Bestimmung des Leitfähigkeits-... -
Seite 4: Geräte-Bestellcode
Allgemeines mycom CLM 121 / 151 - CD/MM BD1LM151.CHP Geräte-Bestellcode Mycom CLM 121 / 151 Typen Schalttafeleinbaugehäuse, 96 x 96 mm, Schutzart IP 54 (Front) Feldgehäuse, 247 x 167 x 111 mm, Schutzart IP 65 Ausführungen 1 mit Störmeldekontakt 2 mit Störmeldekontakt und 1 Grenzkontakt 3 mit Störmeldekontakt und 2 Grenzkontakten 9 Sonderausführung nach Kundenwunsch Gerätevariante... -
Seite 5: Auspacken
(Schalttafeleinbaugerät) sind enthalten: Bei auftretenden Fragen wenden Sie sich • 2 Gehäusebefestigungselemente bitte an Ihren Lieferanten bzw. das für Sie (Best.-Nr. 50047795) zuständige Endress+Hauser-Vertriebsbüro • 1 Submin-D-Stecker (siehe Rückseite dieser Betriebsanleitung). (nur bei Geräten mit Digital-Schnittstelle ; Best.-Nr. 50051998) • Simulationswiderstand 3,3 Ω... -
Seite 6: Montage
Montage mycom CLM 121 / 151 - CD/MM BD1LM151.CHP Montage Geräte-Abmessungen Bild 3.1: Geräteabmessungen Mycom CLM 121 Bild 3.2: Geräteabmessungen (links) Mycom CLM 151 Befestigungslaschen für Wandmontage Bild 3.3: Rückseite des Feld- (rechts) gehäuses mit montierten Befestigungslaschen Hinweis: Befestigungslaschen und Spann- schrauben sind als Gehäusebe- festigungssatz im Lieferumfang enthalten. -
Seite 7: Montage-Arten
Montage mycom CLM 121 / 151 - CD/MM Montage-Arten 3.2.1 Schalttafeleinbau Mycom CLM 121 Der erforderliche Montageausschnitt nach +0,5 +0,5 DIN 43 700 beträgt 92 x 92 Die Gerätebefestigung erfolgt mittels der mit- gelieferten Gehäusebefestigungselemente. 3.2.2 Schalttafeleinbau Mycom CLM 151 Die Gerätebefestigung erfolgt mittels der im Lieferumfang enthaltenen Gehäusebefesti- gungselemente (siehe Bild 3.4). - Seite 8 Montage mycom CLM 121 / 151 - CD/MM BD1LM151.CHP 3.2.4 Mastmontage Die Montage des Feldgehäuses Mycom Die Gehäusebefestigungselemente sind CLM 151 an vertikalen oder horizontalen gemäß den Bildern 3.6 bzw. 3.7 an der Rohren mit max. Rohrdurchmesser 70 mm Geräterückseite zu montieren. erfolgt mittels der mitgelieferten Teile des Gehäusebefestigungssatzes.
-
Seite 9: Montage - Zubehör
Montage mycom CLM 121 / 151 - CD/MM Montage - Zubehör 3.3.1 Wetterschutzdach CYY 101 Bild 3.8: Wetterschutzdach CYY 101 (links) mit Abmessungen und Montagepositionen zur Montage an Standsäule mit 2 Schrauben M8 Montage an Vertikal- oder Horizontalrohr mit 2 Rundmast- befestigungen Montage des Leitfähigkeits- Meßgeräts Mycom CLM 151... -
Seite 10: Elektrischer Anschluß
Gerät sind nicht zulässig und machen jegliche Garantiean- • Reparaturen dürfen nur direkt sprüche nichtig. beim Hersteller oder durch die • Nach Einbau und Anschluß von Endress+Hauser-Service- organisation durchgeführt werden. Gerät und Sensoren muß die ge- samte Meßeinrichtung auf Funktion überprüft werden. Achtung: •... -
Seite 11: Anschluß Clm 121 / 151
Elektrischer Anschluß mycom CLM 121 / 151 - CD/MM Anschluß CLM 121 / 151 Der elektrische Anschluß erfolgt für alle Geber- und Signalleitungen an der Anschlußleiste • bei Mycom CLM 121 an der Anschlußleiste an der Geräte- rückseite (Bild 4.1) Bild 4.1: Mycom CLM 121 •... -
Seite 12: Anschlußplan
Elektrischer Anschluß mycom CLM 121 / 151 - CD/MM BD2LM151.CHP Anschlußplan Störmelde Signal- kontakt Schalt- Schalt- Netz- Ausgang (Ruhestrom- kontakt 2 kontakt 1 spannung Temperatur schaltung) Gerätevariante: CD , MM 24 V DC (L+ L-) bei 151 L+ L- bei 121 PE AC (43) Submin-D-Anschluß... -
Seite 13: Meßkabel-Anschluß
Elektrischer Anschluß mycom CLM 121 / 151 - CD/MM Meßkabel-Anschluß Empfohlene Leitfähigkeits-Meßkabel sind: Achtung: • CPK 1 (SMK) Leitungsabgleich durchführen! für Leitfähigkeits-Meßzellen ohne Pt 100 (Matrixfeld V1 / H8 ; Kapitel 6.4.1) • KMK bzw. CYK 7 für Leitffähigkeits-Meßzellen mit Pt 100 Nur bei durchgeführtem Leitungs- abgleich wird der Kabelwiderstand Die maximal zulässige Leitungslänge wird in... - Seite 14 Elektrischer Anschluß mycom CLM 121 / 151 - CD/MM BD2LM151.CHP χ χ ϑ 12 13 Meßkabel KMK (CYK 7) Koax HOLD-Eingang oder Fernumschaltung Signal- Verbindungs- (gn) (ge) (ws) Ausgang dose VS Leitfähigkeit Kabelfarben für Leitfähigkeits-Meßzellen, Typen CLS 11 , CLS 30 , CLS 31 , CLS 32 ϑ...
-
Seite 15: Inbetriebnahme
Inbetriebnahme mycom CLM 121 / 151 - CD/MM Inbetriebnahme Einschalten Minimaleinstellungen Warnung: Für alle Matrixfelder sind in der Bedienmatrix (siehe Kapitel 6.3) die möglichen Eingabe- Vor dem Einschalten sicherstellen, werte aufgeführt. daß die Netzspannungswerte mit den Typenschildwerten überein- Eine genaue Funktionsbeschreibung der stimmen (siehe Bild 1.1). -
Seite 16: Meßbereichs-Einstellung
Inbetriebnahme mycom CLM 121 / 151 - CD/MM BD2LM151.CHP Meßbereichs-Einstellung (Feld V1 / H5) 5.4.1 Geräteausführung mit Meßbereichvariante CD Bei den Meßbereichen 10 bis 15 ist der Durch Eingabe der Meßbereichs-Nummer externe Eingang als Fernumschalt-Eingang (MB-Nr.) können folgende in der Tabelle (FU) wirksam. -
Seite 17: Einsatzbereiche Für Meßzellen
Inbetriebnahme mycom CLM 121 / 151 - CD/MM 5.4.2 Geräteausführung mit Meßbereichvariante MM Für die Meßbereiche 0 ... 1 µS / cm und 0 ... 20 MΩ × cm ist der Zellkonstantenwert 0,01 / cm fest zugeordnet. Die Zellkonstante der verwendeten Meßzelle muß damit über- einstimmen, sonst erfolgt Fehlmessung! Zell- MB-Nr. -
Seite 18: Abgleich Leitungswiderstand
Inbetriebnahme mycom CLM 121 / 151 - CD/MM BD2LM151.CHP Abgleich Leitungswiderstand Vorbereitende Maßnahmen: Für die Spalte "ohne Leitungsabgleich" ist ein • Mitgelieferten Simulationswiderstand max. Fehler von 2 % zugrunde gelegt. 3,3 Ω 1 % am Meßkabelende anstelle der 2- Für die Spalte "mit Leitungsabgleich" gelten Elektroden-Leitfähigkeits-Meßzelle die Geräte-Gesamtspezifikationen. -
Seite 19: Bedienung
Bedienung mycom CLM 121 / 151 - CD/MM Bedienung Allgemeines zur Gerätebedienung Meßwert- Hinweis- / Anzeige Statuspfeile LEDs für Relais- Anzeige der Schaltzustände angewählten Matrixfeld- Positionen Alarm-LED Funktionstasten: Funktionstasten: Anwahl Matrixfeld Anwahl Matrixfeld vertikal horizontal Wert erhöhen Stellenanwahl Wert Wert vermindern übernehmen Ausschnitt... -
Seite 20: Matrix - Bedienoberfläche
Bedienung mycom CLM 121 / 151 - CD/MM BD3LM151.CHP Matrix - Bedienoberfläche Matrix-Position Wertebereich V / H Anzeige bzw. Eingabe Anzeige bei verriegelten Taste V: Matrixfeldern: Anwahl der Zeilen Matrixfelder V0 bis V9 Mit jedem Tastendruck wird die Anzeige V um einen Zeilenwert erhöht. -
Seite 21: Entriegeln Der Ebenen
Bedienung mycom CLM 121 / 151 - CD/MM 6.2.1 Entriegeln der Ebenen • Betätigen der Taste E im Matrixfeld V0 / H0 (Meßwertanzeige); Anzeige springt zum Inhalt Matrixfeld V8 / H9 • Im Feld V8 / H9 wird Codezahl angezeigt •... - Seite 22 Bedienung mycom CLM 121 / 151 - CD/MM BD3LM151.CHP Schritt 4: Schritt 9: Mit Taste ,, ↑ “ oder ,, ↓ – “ Wert 1 einstellen. Taste ,, E “ drücken. Damit ist der Entriegelungscode 1111 Schritte 5 und 6: für die Bedien-Ebene eingegeben.
-
Seite 23: Bedienmatrix
Bedienung mycom CLM 121 / 151 - CD/MM Bedienmatrix (Beschreibung der Bedienfunktionen siehe Kapitel 6.6.) 6.3.1 Meßbereichvariante CD ( Leitfähigkeit ) Ebene 0 Ebene 1 Ebene 2 1111 2222 Umschaltung Temperatur- HOLD 0 … 20 mA / Grundfunktionen I Messen Anzeige AUS / EIN 4 …... - Seite 24 Bedienung mycom CLM 121 / 151 - CD/MM BD3LM151.CHP Anstiegs- Umschaltung Leitfähigkeit bei Leitfähigkeit bei Temperatur bei Temperatur bei geschwindigkeit Kennlinie 0 / 4 mA 20 mA 0 / 4 mA 20 mA mA / s linear / bilinear 0 bis 1,6 µS / cm 0,4 bis 2,0 µS / cm 0 = linear 0,2 bis 20,0 mA / s...
-
Seite 25: Meßbereichvariante Cd ( Konzentrationsmessung )
Bedienung mycom CLM 121 / 151 - CD/MM Bedienmatrix (Beschreibung der Bedienfunktionen siehe Kapitel 6.6.) 6.3.2 Meßbereichvariante CD ( Konzentrationsmessung ) Ebene 0 Ebene 1 Ebene 2 1111 2222 Umschaltung Temperatur- HOLD 0 … 20 mA / Grundfunktionen I Messen Anzeige AUS / EIN 4 …... - Seite 26 Bedienung mycom CLM 121 / 151 - CD/MM BD3LM151.CHP Anstiegs- Temperatur bei Temperatur bei geschwindigkeit 0 / 4 mA 20 mA mA / s 0,2 bis 20,0 mA / s –15 bis +150 °C +35 bis +200 °C Anzeige ge- Abgleich Anzeige / Eingabe Bezugs-...
- Seite 27 Bedienung mycom CLM 121 / 151 - CD/MM Bedienmatrix (Beschreibung der Bedienfunktionen siehe Kapitel 6.6.) 6.3.3 Meßbereichvariante MM ( Reinstwassermessung, kein Rackbus-Protokoll ) Ebene 0 Ebene 1 Ebene 2 1111 2222 Umschaltung Temperatur- HOLD 0 … 20 mA / Grundfunktionen I Messen Anzeige AUS / EIN...
- Seite 28 Bedienung mycom CLM 121 / 151 - CD/MM BD3LM151.CHP Anstiegs- Leitfähigkeit bei Leitfähigkeit bei Temperatur bei Temperatur bei geschwindigkeit 0 / 4 mA 20 mA 0 / 4 mA 20 mA mA / s 0 bis 0,8 µS / cm 0,2 bis 1,0 µS/cm 0,2 bis 20,0 mA / s –15 bis +150 °C...
- Seite 29 Bedienung mycom CLM 121 / 151 - CD/MM...
-
Seite 30: Kalibrieren
Bedienung mycom CLM 121 / 151 - CD/MM BD4LM151.CHP Kalibrieren Matrixfeld V1 / H0 ; Ebene 1 (Bedienen) Allgemeines Jedem Leitfähigkeitsmeßbereich ist ein Die Leitfähigkeit der Kalibrierlösung muß fester Zellkonstantenwert zugeordnet mindestens 40 % vom Meßbereichsendwert (siehe Tabelle, Kapitel 5.4). betragen und darf den dreifachen Meß- bereichsendwert nicht überschreiten, z.B. - Seite 31 Bedienung mycom CLM 121 / 151 - CD/MM 6.4.1 Leitungsabgleich Matrixfeld V1 / H8, Ebene 2 (Inbetriebnahme) Die Anzeige des Leitungswiderstandes erfolgt Die zulässigen Werte für den Leitungs- in Widerstandswerten. Der Meß- und Anzeige- widerstand sind abhängig vom eingestellten bereich ist –3,3 bis +999,9 Ω . Meßbereich;...
-
Seite 32: Atc-Einstellung
Bedienung mycom CLM 121 / 151 - CD/MM BD4LM151.CHP ATC-Einstellung Der Temperaturkoeffizient gibt die Änderung Kochsalzlösungen habe einen nichtlinearen der Leitfähigkeit pro Grad Temperaturänderung Temperaturkoeffizienten. Bei Mycom ist die an. Er ist sowohl von der chemischen Zusam- NaCl-Charakteristik im Gerät abgespeichert. mensetzung der Lösung als auch von deren Die NaCl-Charakteristik entspricht DIN IEC 746 Konzentration abhängig (siehe Bild 6.2). -
Seite 33: Eingabe Und Ermittlung Des Temperaturkoeffizienten
Bedienung mycom CLM 121 / 151 - CD/MM 6.5.1 Eingabe und Ermittlung des Temperatur- koeffizienten Matrixfelder V1 / H1 und V1 / H2, Ebene 1 (Bedienen) Funktion Matrixfeld Bemerkung Temperatur- V1 / H3 Erklärung siehe Kapitel 6.6 kompensationsart Bezugstemperatur V1 / H4 Bei NaCl-Kompensation fest auf 25 °C Temperaturkoeffizient: - Eingabe... - Seite 34 Bedienung mycom CLM 121 / 151 - CD/MM BD4LM151.CHP Meßtechnische Ermittlung des Temperatur- koeffizienten α (siehe Bild 6.5) • Temperatur T • Die Meßlösung wird bei zwei Temperatur- wird sinnvollerweise im Bereich der maximalen Betriebstemperatur werten T und T gemessen. der Meßlösung sein.
-
Seite 35: Temperaturkompensation Bei Konzentrationsmessung
Bedienung mycom CLM 121 / 151 - CD/MM 6.5.2 Temperaturkompensation bei Konzentrationsmessung Bei der Konzentrationsmessung sind für die Bei der individuellen Zuordnung von Kon- chemischen Stoffe NaOH, HNO zentrations- zu Leitfähigkeitswerten muß die ATC-Werte bereits im Gerät ein- - wie in Kapitel 6.5.1 beschrieben - auch der gestellt. - Seite 36 Bedienung mycom CLM 121 / 151 - CD/MM BD4LM151.CHP 6.5.3 Eingabe von Konzentrationswerten Die Konzentrations- und α-Tabellen für die In der Betriebsart Konzentrationsmessung kann das Gerät die folgenden Daten von Stoffe 5 und 6 sind nur über RS-Schnittstelle insgesamt 8 verschiedenen Stoffen verfügbar.
- Seite 37 Bedienung mycom CLM 121 / 151 - CD/MM 6.5.4 Konsistenzprüfung von Konzentrationswerten Bei der Eingabe der Wertepaare für Konzen- Im Fehlerfall erfolgen die entsprechenden tration und Leitfähigkeit und der zugehörigen Alarmmeldungen 93 bis 96 (siehe Fehlerliste Temperaturkoeffizienten wird vom Gerät eine in Kapitel 7.3), und wechselt die Anzeige automatische Konsistenzprüfung der Werte nach Matrixfeld V6 / H0.
-
Seite 38: Beschreibung Der Bedienfunktionen
Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 0 / 0 Messen Anzeige des temperaturkompensierten Leitfähigkeits- oder Konzentrationswertes. 0 bis 2,0 µS 0 bis 1000 mS 0 bis 99,9 % Bei Betätigung der E-Taste gelangt man direkt zu... - Seite 39 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 0 / 6 Leitfähigkeit bei 20 mA Eingabe des Leitfähigkeits-Wertes für 20mA zwischen 20 und 100 % des gewählten Meßbereichs in Absolutwerten, d.h.
- Seite 40 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 1 / 0 Kalibrieren bei 25 °C Siehe getrennte Beschreibung: Kalibrieren (Kapitel 6.4) Bei Meßbereich 15 sind die Matrixfelder V1 / H1 bis V1 / H3 nicht einstellbar. 1 / 1 Eingabe oder Anzeige Temperatur-Koeffizient (siehe Kapitel 6.5.1)
- Seite 41 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 1 / 5 Umschaltung Meßbereich (siehe Kapitel 5.4) Festlegung des Meßbereichs und Zuordnung einer siehe Meßbereichsnummer zum zugehörigen Meßbereich Typen-...
- Seite 42 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer Angaben in Klammern sind für Sollwert 2 gültig − gilt auch für die Überschriften. 2 / 0 Sollwerteingabe Regler 1 (Regler 2) (3 / 0)
- Seite 43 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 2 / 6 Umschaltung Ruhe- / Arbeitskontakt Regler 1 (Regler 2) (3 / 6) Festlegung der Verwendung des Kontaktes 1 (Kontakt 2) als Ruhe- oder Arbeitskontakt 0 = Ruhekontakt...
- Seite 44 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Hinweis: Die Matrixfelder dieser Seite sind nur zugänglich, wenn Meßbereich Nr. 15 (Konzentrationsmessung) gewählt wurde! Parameter- Matrix- Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 4 / 0 Stoffzuordnung 15L (aktuell aktive Stoffnummer) Zuordnung eines Konzentrationsbereiches zum Meßbereich 15 und Fernumschaltung Bereich L Wertebereiche 1 bis 8:...
- Seite 45 Bedienung mycom CLM 121 / 151 - CD/MM Hinweis: Die Matrixfelder dieser Seite sind nur zugänglich, wenn Meßbereich Nr. 15 (Konzentrationsmessung) gewählt wurde! Parameter- Matrix- Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer Hinweis: Für jeden Stoff kann in den Matrixfeldern V6 / H0 bis V6 / H4 jeweils ein eigener Wert eingegeben werden.
- Seite 46 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Hinweis: Die Matrixfelder dieser Seite sind nur zugänglich, wenn Meßbereich Nr. 15 (Konzentrationsmessung) gewählt wurde! Parameter- Matrix- Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 6 / 3 %-Tabelle: Leitfähigkeitswert Lesen oder Eingabe des zum Stützwert in Matrixfeld V6 / H2 gehörenden Leitfähigkeitswertes.
- Seite 47 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix- Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer α-Tabelle: Auswahl Stützwert-Nummer 6 / 5 Mit Anwahl dieses Feldes wird für das zu lesende bzw. zu bearbeitende Temperatur- / α-Paar die Nummer der Stützwerttabelle angewählt.
- Seite 48 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 7 / 0 Alarmschwelle Festlegung der Schwelle in mS / cm bzw. µS / cm, ab der nach Überschreiten eines Grenzwertes eine Alarmsituation besteht.
- Seite 49 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 8 / 0 Parität Festlegung des Paritätsbits für die RS-Schnittstelle. 0 = Keine 1 = Ungerade 2 = Gerade 8 / 1...
- Seite 50 4 zusätzlich serielle Schnittstelle RS 485 6 zusätzlich serielle Schnittstelle RS 485 Rackbus 9 Sonderausführung 9 / 3 Software-Version Anzeige der Software-Version des Gerätes gemäß Endress+Hauser Conducta - Standard. 0,00 bis 99,99 9 / 4 Geräte-Adresse Festlegung der Geräteadresse bei Betrieb über RS-Schnittstelle.
- Seite 51 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante CD ( Leitfähigkeits- und Konzentrationsmessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 9 / 5 Werkseinstellungen übernehmen (Default) Mit Betätigen der E-Taste werden die werksseitig eingestellten Parameter-Einstellungen eingeschrieben, wie bei den jeweiligen Feldern angegeben.
- Seite 52 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Beschreibung der Bedienfunktionen Meßbereichvariante MM ( Reinstwassermessung ) Hinweis: Die Bedienfunktionen für alle nachfolgend nicht aufgeführten Matrixpositionen sind identisch mit den Bedienfunktionen der Meßbereichvariante CD. Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 0 / 0...
- Seite 53 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante MM ( Reinstwassermessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 1 / 0 Kalibrieren bei 25 °C (Zellkonstante) – Die Abweichung der Zellkonstanten vom Standardwert 0,01 / cm im Bereich 90,0 % bis 110 % wird kalibriert.
- Seite 54 Bedienung mycom CLM 121 / 151 - CD/MM BD5LM151.CHP Meßbereichvariante MM ( Reinstwassermessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 1 / 2 Umschaltung Art der Temperaturkompensation Wertebereiche 0 bis 2 0 = ohne Temperaturkompensation 1 = Temperaturkompensation linear Bezugstemperatur beliebig (in Feld V1 / H4 Temperatur eingeben) 2 = Temperaturkompensation nichtlinear bzw.
- Seite 55 Bedienung mycom CLM 121 / 151 - CD/MM Beschreibung der Bedienfunktionen Meßbereichvariante MM ( Reinstwassermessung ) Parameter- Matrix Einstellungen Pos. Funktionsbeschreibung V / H Werk Benutzer 1 / 7 Eingabe Zellkonstante prozentual Darstellung der Zellkonstante prozentual in der Form 100,0 (Kalibrierwert / 0,01) ⋅...
-
Seite 56: Grenzwertgeber
Bedienung mycom CLM 121 / 151 - CD/MM BD6LM121.CHP Grenzwertgeber 6.7.1 Funktion MIN-Funktion MAX-Funktion Hysterese % ; µS/cm ; mS/cm; MΩcm Grenzwert 1 Grenzwert 2 Bild 6.7: Kennlinie des Grenzwertgebers 6.7.2 LED - Funktion Matrixposition Einstellreihenfolge V / H V / H (Regler 1) (Regler 2) Grenzwertgeber einstellen... -
Seite 57: Betriebszustände
Bedienung mycom CLM 121 / 151 - CD/MM 6.7.3 Betriebszustände Für die Grenzwertgeberfunktion des Gerätes Abhängig von der Schaltfunktion (MIN / MAX) sind alle Betriebszustände dargestellt. und der Arbeitsweise des Ausgangskontaktes Der Meß- bzw. Anzeigewert (Istwert) bewegt (Ruhe- / Arbeitsstromschaltung) wird sich eine sich zwischen ca. - Seite 58 Bedienung mycom CLM 121 / 151 - CD/MM BD6LM121.CHP 6.7.4 Alarmfunktion / Störmeldekontakt Alarmsituation: Matrixposition Einstellreihenfolge V / H • Alarm-LED blinkt rot • Störmeldekontakt EIN Sollwert Regler 1 2 / 0 • Fehlernummer in Matrixfeld V9 / H0 Regler 2 3 / 0 (siehe Fehlerliste in Kapitel 7.3).
-
Seite 59: Fehlerbehandlung Und Wartung
Fehlerbehandlung und Wartung mycom CLM 121 / 151 - CD/MM Fehlerbehandlung und Wartung Fehlerklassen und Fehleranzeige und Fehlernummern Bedienung Es gibt 3 Fehlerklassen: Jeder der nachfolgend beschriebenen Fehler wird in eine nach aufsteigenden Fehler- nummern geordnete Fehlerliste eingetragen. Fehler- Die Fehlerliste (siehe Kapitel 7.3) enthält genau Fehlerklasse Priorität einen Platz je Fehlernummer. -
Seite 60: Fehlerliste
Bedeutung V / H Wartung / Fehlersuche Systemfehler Datenaustausch im Rechnerkern Meßgerät zur Reparatur an Ihre gestört Endress+Hauser Niederlassung schicken oder Service anfordern. Interner Konfigurationsfehler Meßgerät zur Reparatur an Ihre Endress+Hauser Niederlassung schicken oder Service anfordern. Störungen Grenz- oder Sollwert länger als 7 / 1 Alarmverzögerung abgelaufen. - Seite 61 Fehlerbehandlung und Wartung mycom CLM 121 / 151 - CD/MM Fehlerliste ( Fortsetzung ) Feld Maßnahmen für Bedeutung V / H Wartung / Fehlersuche Warnungen Simulation Stromausgang 9 / 8 Simulation auf AUS setzen eingeschaltet Parameterbereich für 0 / 5 Differenz vergrößern Stromausgang 1 zu klein 0 / 6...
- Seite 62 Fehlerbehandlung und Wartung mycom CLM 121 / 151 - CD/MM BD7LM151.CHP Feld Maßnahmen für Bedeutung V / H Wartung / Fehlersuche Warnungen ( Fortsetzung ) Abbruch: Abgleich Leitungswider- 1 / 8 Meßleitung auf Kurzschluß bzw. auf stand – Gesamtwiderstand zu klein Fehlanschluß...
-
Seite 63: Wartung
Fehlerbehandlung und Wartung mycom CLM 121 / 151 - CD/MM Wartung 7.4.1 Reinigung • Werden die Meßzellen im CIP-Bereich bei Zur Reinigung der Gerätefront empfehlen wir die Verwendung handelsüblicher Reinigungs- der Medientrennung eingesetzt, so ist die mittel. Gefahr der Elektrodenverschmutzung sehr gering, da durch den ständigen Wechsel Die Gerätefront ist beständig von Lauge und Säure eine Belagsbildung... -
Seite 64: Technische Daten
Technische Daten mycom CLM 121 / 151 - CD/MM BD7LM151.CHP Technische Daten Elektrische Daten Leitfähigkeits-Messung Leitfähigkeits-Meßbereiche Meßbereichvariante CD ..0 … 2,0 µS / cm ; 0 …1000 mS / cm Konzentrationsbereiche (fest)....... 0 … max. 15 % NaOH . -
Seite 65: Elektromagnetische Verträglichkeit (Emv)
Technische Daten mycom CLM 121 / 151 - CD/MM Elektrische Daten ( Fortsetzung ) Elektrische Anschlußdaten und Anschlüsse Spannungsversorgung AC... 24, 48, 100, 110, 127, 200, 230, 240 V, –15 … +10 % Frequenz . -
Seite 66: Anhang
Anhang mycom CLM 121 / 151 - CD/MM BD7LM151.CHP Anhang Zubehör Folgendes Zubehör für Mycom CLM 121 / 151 kann separat bestellt werden: • Wetterschutzdach CYY 101 • Leitfähigkeits-Meßkabel KMK Wetterschutzdach zur Montage am Kombinations-Meßkabel für 2-Elektroden- Mycom CLM 151; Leitfähigkeits-Meßzellen bei Ausrüstung mit Maße: 320 x 300 x 270 mm (L x B x T) Temperatur-Kompensation bzw. -
Seite 67: Kcl - Kalibrierlösungen
Anhang mycom CLM 121 / 151 - CD/MM KCl - Kalibrierlösungen Präzisions-Kalibrierlösungen von Leitfähigkeit Bestell- Endress+Hauser für Leitfähigkeit, bei 25 °C nummer Genauigkeit ± 0,5 % bei 25 °C, 74,0 µS/cm CLY 11-A 50081902 bezogen auf SRM von NIST. Flasche mit 500 ml. -
Seite 68: Stichwortverzeichnis
Anhang mycom CLM 121 / 151 - CD/MM BD8LM151.CHP Stichwortverzeichnis 2-Elektroden-Leitfähigkeits-Meßzelle Auswahl Meßumfang Leitfähigkeit ..44 ....4, 13, 16 - 17, 29, 65 Auswahl Stoff-Nummer. - Seite 69 Anhang mycom CLM 121 / 151 - CD/MM Stichwortverzeichnis Ebene 0 (Anzeigen) ..18, 22, 24, 26, 48 Einschalten ......14 Ebene 1 (Bedienen) .
- Seite 70 Anhang mycom CLM 121 / 151 - CD/MM BD8LM151.CHP Parität ......48 Sicherung.
