2.
Meßeinrichtung

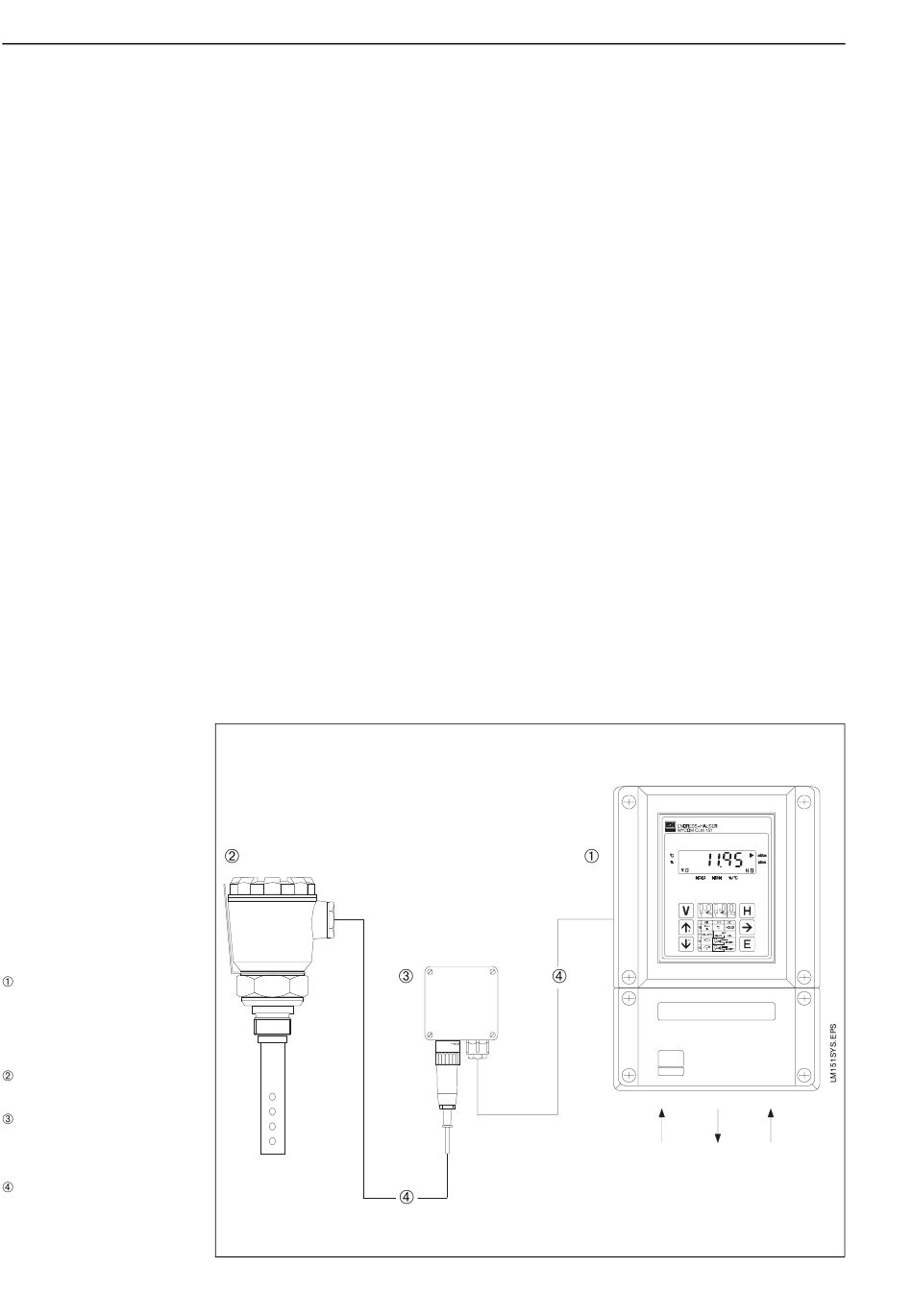

Bild 2.1:
Beispiel eines kompletten
Meßsystems mit:
Leitfähigkeitsmeßgerät
Mycom CLM 151
A: Eingang Leitfähigkeitswert
B: Ausgänge: Leitfähigkeit,
Temperatur oder
Schnittstelle
C: Spannungsversorgung
2-Elektroden-Leitfähigkeits-Meß-
zelle, z.B. CLS 12 mit Pg 16 -
Kabelverschraubung
Installationsdose VS (Variante)
mit Pg 13,5 - Kabelverschraubung
und SXP-Stecker, zur steckbaren
Verbindung zwischen Meßgerät
und Meßzelle CLS 12
Leitfähigkeits-Meßkabel,
z.B. SMK oder KMK
4
1.5
Auspacken
• Achten Sie auf unbeschädigten Inhalt!
Bei Beschädigung Post, Fracht bzw.
Spediteur einschalten, sowie Lieferanten
verständigen.
• Prüfen Sie den Lieferumfang auf Vollständig-
keit und Menge anhand der Lieferpapiere
sowie Gerätetyp und Ausführung gemäß
Typenschild (siehe Bild 1.1).
Im Lieferumfang für Mycom CLM 121 - CD/MM
(Schalttafeleinbaugerät) sind enthalten:
• 2 Gehäusebefestigungselemente
(Best.-Nr. 50047795)
• 1 Submin-D-Stecker
(nur bei Geräten mit Digital-Schnittstelle ;
Best.-Nr. 50051998)
• Simulationswiderstand 3,3 Ω
(Best.-Nr. 50061325)
• Betriebsanleitung(en)
• Geräte-Identifikationskarte(n)
• Widerstand für Leitungsableich
2.
Meßeinrichtung
Die Meßeinrichtung besteht aus:
• einer 2-Elektroden-Leitfähigkeits-Meßzelle,
z.B. CLS 12, eingebaut in Rohrleitung, Tank
oder Behälter
• dem entsprechenden Leitfähigkeits-
Meßkabel, Typ KMK, SMK oder CYK 7
mycom CLM 121 / 151 - CD/MM
Im Lieferumfang für Mycom CLM 151 - CD/MM
sind enthalten:
• 1 Gehäusebefestigungssatz
(Best.-Nr. 50061357)
• 1 Meßstellenbezeichnungsschild
(Best.-Nr. 50061359)
• Betriebsanleitung(en)
• Geräte-Identifikationskarte(n)
• Widerstand für Leitungsableich
Bei auftretenden Fragen wenden Sie sich
bitte an Ihren Lieferanten bzw. das für Sie
zuständige Endress+Hauser-Vertriebsbüro
(siehe Rückseite dieser Betriebsanleitung).
• wahlweise
– dem Leitfähigkeits-Meßgerät Mycom
CLM 121 im Schalttafeleinbaugehäuse
– dem Leitfähigkeits-Meßgerät Mycom
CLM 151 im Feldgehäuse
A:
B:
C:
