Technische Information

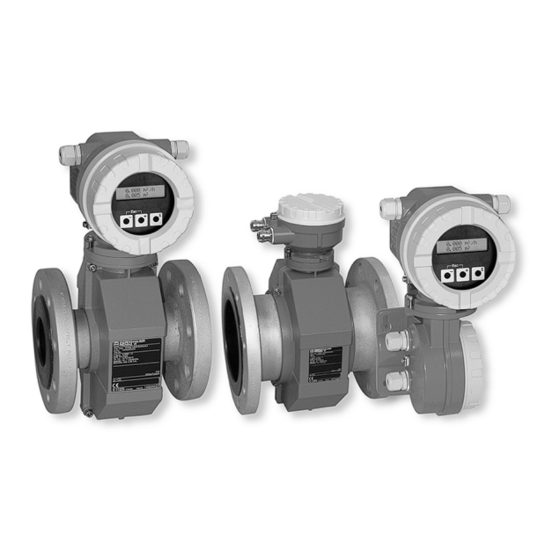

Proline Promag 10W
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Wasser- oder Abwasserapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von ≥ 50 μS/cm:
• Trinkwasser
• Abwasser
• Klärschlamm
• Durchflussmessung bis 110000 m³/h
(484315 gal/min)
• Messstofftemperatur bis +80 °C (176 °F)
• Prozessdrücke bis 40 bar (580 psi)
• Einbaulängen nach DVGW/ISO
Anwendungsspezifische Auskleidungsmaterialien:
• Polyurethan
• Hartgummi
Ausgekleidete Messrohre mit trinkwasserzugelassenen
Materialien:
• KTW
• WRAS
• NSF
• ACS
TI093D/06/de/11.09
71105945
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Hohe Zuverlässigkeit und Messstabilität
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promag 10W
Inhaltszusammenfassung für Endress+Hauser Proline Promag 10W
- Seite 1 Technische Information Proline Promag 10W Magnetisch-induktives Durchfluss-Messsystem Durchflussmengenmessung von Flüssigkeiten in Wasser- oder Abwasserapplikationen Anwendungsbereich Ihre Vorteile Magnetisch-induktives Durchflussmessgerät zur Die Promag-Messgeräte bieten Ihnen kosteneffiziente bidirektionalen Messung von Flüssigkeiten mit Durchflussmessung mit hoher Messgenauigkeit für ver- einer Mindestleitfähigkeit von ≥ 50 μS/cm: schiedenste Prozessbedingungen.
-
Seite 2: Inhaltsverzeichnis
Proline Promag 10W Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Konstruktiver Aufbau ......20 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Promag 10W Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert. Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei Messelektroden dem Messverstärker zugeführt. -
Seite 4: Eingangskenngrößen
Proline Promag 10W Eingangskenngrößen Messgröße Durchflussgeschwindigkeit (proportional zur induzierten Spannung) Messbereiche Typisch v = 0,01…10 m/s (0,033…33 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 1000 : 1 Ausgangskenngrößen Ausgangssignal Stromausgang • galvanisch getrennt < 700 Ω (bei HART: R ≥ 250 Ω) •... -
Seite 5: Hilfsenergie
Proline Promag 10W Hilfsenergie Elektrischer Anschluss Messeinheit – – (L+) (L-) A0003192 Anschließen des Messumformers (Aluminium-Feldgehäuse), Leitungsquerschnitt max. 2,5 mm (14 AWG) Elektronikraumdeckel Hilfsenergiekabel Erdungsklemme für Hilfsenergiekabel Anschlussklemmenstecker für Hilfsenergiekabel Signalkabel Erdungsklemme für Signalkabel Anschlussklemmenstecker für Signalkabel Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, FieldCare) Erdungsklemme für Potentialausgleich... -
Seite 6: Elektrischer Anschluss Getrenntausführung
Proline Promag 10W Elektrischer Anschluss Getrenntausführung 4 37 36 42 41 n.c. n.c. n.c. 4 37 42 41 A0012461 Anschluss der Getrenntausführung Anschlussklemmenraum Wandaufbaugehäuse Anschlussgehäusedeckel Messaufnehmer Signalkabel Spulenstromkabel n.c. nicht angeschlossene, isolierte Kabelschirme Kabelfarben/-nummern für Klemmen: 5/6 = braun; 7/8 = weiss; 4 = grün; 37/36 = gelb Versorgungsspannung •... -
Seite 7: Kabelspezifikationen Getrenntausführung
Proline Promag 10W Kabelspezifikationen Spulenkabel Getrenntausführung (18 AWG) PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (∅ ∼ 7 mm / 0,28") • 2 × 0,75 mm • Leiterwiderstand: ≤ 37 Ω/km (≤ 0,011 Ω/ft) • Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m (≤ 37 pF/ft) •... -
Seite 8: Potenzialausgleich
Metallhalterung montiert. Hinweis! A0010832 Das für die Flansch-zu-Flanschverbindung erforderliche Erdungska- Über die Erdungsklemme des Messumformers bel kann bei Endress+Hauser als Zubehörteil separat bestellt wer- und den Flanschen der Rohrleitung den. Bei dem Einsatz des Messgeräts in einer: • Kunststoffrohrleitung • isolierend ausgekleideten Rohrleitung Diese Anschlussart erfolgt auch wenn: •... -
Seite 9: Messgenauigkeit
Proline Promag 10W Einsatzbedingungen Potenzialausgleich Bei dem Einsatz des Messgeräts in einer: • Rohrleitung mit Kathodenschutzeinrichtung Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut. Mit einem Erdungskabel (Kupferdraht, mind. 6 mm / 0,0093 in werden lediglich die beiden Flansche der Rohrleitung verbunden. -
Seite 10: Einsatzbedingungen: Einbau
Proline Promag 10W Einsatzbedingungen: Einbau Einbauhinweise Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! • Kein Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung. - Seite 11 Proline Promag 10W Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.
- Seite 12 Proline Promag 10W Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch die zusätzliche Funktion der Messstoff- überwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
-
Seite 13: Ein- Und Auslaufstrecken
Proline Promag 10W Vibrationen Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu fixieren. " Achtung! Bei zu starken Vibrationen ist eine getrennte Montage von Messaufnehmer und Messumformer empfehlenswert. Angaben über die zulässige Stoß- und Schwingungsfestigkeit → ä 16, Abschnitt "Stoß- und Schwingungsfestigkeit". -
Seite 14: Anpassungsstücke
Proline Promag 10W Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch- Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig- keit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren. -
Seite 15: Verbindungskabellänge
Proline Promag 10W Verbindungskabellänge Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Messresultate zu erhalten: • Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten kann durch Kabelbewegungen eine Verfälschung des Messsignals hervorgerufen werden. • Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen. -
Seite 16: Einsatzbedingungen: Umgebung
• Optional: IP 68 (NEMA 6P) für Messaufnehmer in Getrenntausführung. • Für Anwendungen, in welchen das Gerät direkt in das Erdreich vergraben oder in einem überfluteten Abwasserschacht installiert wird, erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Stoß- und Beschleunigung bis 2 g in Anlehnung an IEC 600 68-2-6... -
Seite 17: Einsatzbedingungen: Prozess
Proline Promag 10W Einsatzbedingungen: Prozess Messstofftemperaturbereich Die zulässige Temperatur ist von der Messrohrauskleidung abhängig: • Polyurethan: –20…+50 °C (-4…+122 °F) (DN 25…1200 / 1…48") • Hartgummi: 0…+80 °C (+32…+176 °F) (DN 50…2000 / 2…78") Die Mindestleitfähigkeit beträgt: ≥ 50 μS/cm Leitfähigkeit... -
Seite 18: Durchflussgrenze
Proline Promag 10W Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2…3 m/s (6,5…9,8 ft/s). Die Durchflussgeschwindigkeit (v) ist zudem auch auf die physikalischen Eigenschaften des Messstoffes abzustimmen: • v < 2 m/s (6,5 ft/s): bei abrasiven Messstoffen wie Töpferkitt, Kalkmilch, Erzschlamm usw. -
Seite 19: Druckverlust
Proline Promag 10W Durchflusskennwerte (US-Einheiten) Nennweite Empfohlene Werkeinstellungen Durchflussmenge min./max. Endwert Endwert Impulswertigkeit Schleichmenge Stromausgang [inch] [mm] (v ~ 0,3 bzw. 10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) 1" 2,5…80 gal/min 18 gal/min 0,20 gal 0,25 gal/min –... -
Seite 20: Konstruktiver Aufbau
Proline Promag 10W Konstruktiver Aufbau Bauform, Maße Messumformer Getrenntausführung ANSCHLUSSKLEMMEN - FIELD TERMINALS A0010718 Abmessungen Messumformer Getrenntausführung Abmessungen in SI-Einheiten Ø H 20…30 161…181 8,6 (M8) 177,5 327,5 Alle Abmessungen in [mm] Abmessungen in US-Einheiten Ø H 7,00 4,45 5,31 0,79…1,81... - Seite 21 Proline Promag 10W 248 ±2 (9.76 ±0.08) 238 (9.37) ANSCHLUSSKLEMMEN - FIELD TERMINALS ANSCHLUSSKLEMMEN - FIELD TERMINALS mm (inch) A0010719 Montage Messumformer Getrenntausführung Direkte Wandmontage Rohrmontage Endress+Hauser...
- Seite 22 Proline Promag 10W Kompaktausführung DN ≤ 300 (12") A0012464 Abmessungen in SI-Einheiten EN (DIN) / JIS / AS 20…30 161…181 Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150…300 verfügbar.
- Seite 23 Proline Promag 10W Abmessungen in US-Einheiten ANSI 1" 7,87 13,4 10,1 3,31 3,70 4,72 1½" 7,87 13,4 10,1 3,31 3,70 4,72 2" 7,87 13,4 10,1 3,31 3,70 4,72 3" 7,87 15,4 11,1 4,29 3,70 7,09 4" 9,84 7,01 0,79…1,18 6,34…7,13...
- Seite 24 Proline Promag 10W Kompaktausführung DN ≥ 350 (14") A0003218 Abmessungen in SI-Einheiten EN (DIN) / AS 738,5 456,5 282,0 790,5 482,5 308,0 790,5 482,5 308,0 840,5 507,5 333,0 891,5 533,0 358,5 995,5 585,0 410,5 1198,5 686,5 512,0 1024 1198,5 686,5...
- Seite 25 Proline Promag 10W Abmessungen in US-Einheiten ANSI / AWWA 14" 21,6 29,1 17,9 11,1 10,9 22,2 15" 23,6 31,1 18,9 12,1 10,9 24,2 16" 23,6 31,1 18,9 12,1 10,9 24,2 18" 25,6 33,1 19,9 13,1 11,5 26,2 20" 25,6 35,1...
- Seite 26 Proline Promag 10W Messaufnehmer Getrenntausführung DN ≤ 300 (12") A0012462 Abmessungen in SI-Einheiten EN (DIN) / JIS / AS Die Einbaulänge ist unabhängig von der gewählten Druckstufe. Einbaulänge gemäß DVGW. Bei Flanschen nach AS sind nur die Nennweiten DN 80, 100 und 150…300 verfügbar.
- Seite 27 Proline Promag 10W Abmessungen in US-Einheiten ANSI 1" 7,87 11,3 7,95 3,32 4,72 3,70 1½" 7,87 11,3 7,95 3,32 4,72 3,70 2" 7,87 11,3 7,95 3,32 4,72 3,70 3" 7,87 13,2 8,94 4,30 7,10 3,70 4" 9,84 5,08 6,42 5,63...
- Seite 28 Proline Promag 10W Messaufnehmer Getrenntausführung DN ≥ 350 (14") A0003220 Abmessungen in SI-Einheiten EN (DIN) / AS 683,5 401,5 282,0 735,5 427,5 308,0 735,5 427,5 308,0 785,5 452,5 333,0 836,5 478,0 358,5 940,5 530,0 410,5 1143,5 631,5 512,0 1024 1143,5...
- Seite 29 Proline Promag 10W Abmessungen in US-Einheiten ANSI / AWWA 14" 21,6 29,1 15,8 11,1 22,2 10,9 15" 23,6 31,1 16,8 12,1 24,2 10,9 16" 23,6 31,1 16,8 12,1 24,2 10,9 18" 25,6 33,1 17,8 13,1 26,2 11,5 20" 25,6 35,1...
- Seite 30 Proline Promag 10W Erdungsscheiben für Flanschanschlüsse ≤ 300 (12") ≥ 350 (14") Ø E Ø E A0003221 Abmessungen (SI-Einheiten) EN (DIN) / JIS / AS 77,5 87,5 87,5 94,5 115,5 131,5 154,5 186,5 206,5 Erdungsscheiben können, außer für DN ≥ 300, für alle lieferbaren Flanschnormen/Druckstufen eingesetzt werden.
- Seite 31 Proline Promag 10W Abmessungen (US-Einheiten) ANSI 1" 1,02 2,44 3,05 3,44 1½" 1,61 3,23 3,98 4,06 2" 2,05 3,98 4,55 4,25 3" 3,15 5,16 6,08 5,31 4" 4,09 6,14 7,34 6,02 0,26 6" 6,22 8,54 10,08 7,24 8" 8,11 10,51...
-
Seite 32: Gewicht
Proline Promag 10W Gewicht Gewicht in SI-Einheiten Gewichtsangaben in kg Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Messaufnehmer Messumformer [mm] [inch] EN (DIN) / ANSI / EN (DIN) / ANSI / Wandgehäuse AWWA AWWA 1" – – – 1½" 2" – 10,4 –... - Seite 33 Proline Promag 10W Gewicht in US-Einheiten (nur ANSI/AWWA) Gewichtsangaben in lbs Nennweite Kompaktausführung Getrenntausführung (ohne Kabel) Aufnehmer Messumformer [mm] [inch] ANSI /AWWA ANSI / AWWA Wandgehäuse 1" 12,6 11,7 1½" 17,2 16,3 2" 19,9 19,0 3" 27,3 26,5 4" 31,8 30,9 6"...
-
Seite 34: Messrohrspezifikationen
Proline Promag 10W Messrohrspezifikationen Nennweite Druckstufe Messrohr Innendurchmesser EN (DIN) AS 2129 AS 4087 ANSI AWWA Hartgummi Polyurethan [mm] [inch] [bar] [lbs] [mm] [inch] [mm] [inch] 1" PN 40 – – Cl. 150 – 20 K – – 0,94 –... -
Seite 35: Werkstoffe
Proline Promag 10W Werkstoffe • Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss • Gehäuse Messaufnehmer – DN 25…300 (1…12"): Pulverlackbeschichteter Aluminiumdruckguss – DN 350…2000 (14…78"): mit Schutzlackierung • Messrohr – DN ≤ 300 (12"): Edelstahl 1.4301 oder 1.4306/304L; (bei Flanschwerkstoff aus Kohlenstoffstahl mit Al/Zn-Schutzbeschichtung) –... - Seite 36 Proline Promag 10W Flanschanschluss nach EN 1092-1 (DIN 2501) Werkstoff: 316L / 1.4571 [psi] [bar] PN 40 PN 25 PN 16 PN 10 PN 6 -60 -40 -20 20 40 60 80 100 120 140 160 180 [°C] 360 [°F] A0005304 Flanschanschluss nach ANSI B16.5...
-
Seite 37: Elektrodenbestückung
Proline Promag 10W Flanschanschluss nach AWWA C207, Class D Werkstoff: 1.0425 [bar] [psi] 159,5 130,5 101,5 -60 -40 -20 80 100 120 140 160 [°C] A0005592 Flanschanschluss nach JIS B2220 Werkstoff: RSt37-2 (S235JRG2) / HII / 1.0425 / 316L [psi]... -
Seite 38: Prozessanschlüsse
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV Anforderungen der Behörde “Australian Communications and Media Authority (ACMA)”. -
Seite 39: Bestellinformationen
Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. - Seite 40 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag Ersatzteile/Reparatur...
