E
FFEKTE
Der MAC 2000 Performance ist kompatibel zu Steuerungen, die das USITT DMX512 Protokoll senden. Das Gerät hat
zwei Betriebsmodi, 8 bit und 16 bit. Der 16 bit Modus belegt drei Steuerkanäle mehr als der 8 bit Modus, ermöglicht
aber präzisere Goboindizierung und Pan/Tiltpositionierung. Alle anderen Funktionen sind identisch. Das
DMX-Protokoll finden Sie ab Seite 42.
Blendenschieber
Für Theateranwendungen verfügt der MAC 2000 Performance über ein vollautomatisches, fein einstellbares
Blendenschiebermodul. Der Lichtstrahl kann für punktgenaue Beleuchtung von Bühnenelementen und Szenen
rechteckig abgeschoben werden.
Das System besteht aus 4 Blendenschiebern, die auf zwei Ebenen liegen. Durch die Verwendung von nur zwei Ebenen
kann der MAC 2000 Performance den Lichtstrahl gleichmäßig scharf begrenzen.
Jeder Schieber kann um +/- 30° gedreht, das gesamte Modul um 90° gedreht werden. Wir empfehlen, als
Grundeinstellung bei Verwendung der Blendenschieber alle Kanäle, die das Modul betreffen, auf 50% zu setzen.
Dadurch steht der Rahmen waagrecht, die Blendenschieber bilden ein Quadrat. Die betreffenden Kanäle finden Sie im
"DMX-Protokoll" auf Seite 42
Am Blendenschiebermodul befindet sich die Irisblende. Sie können die Blendenschieber oder die Irisblende einzeln
oder zusammen verwenden.
Gobos
Das Goborad kann bis zu 5 Gobos aufnehmen. Einzelheiten zum Wechsel der Gobos finden Sie auf Seite 33.
Die Gobos können in unterschiedlicher Geschwindigkeit gedreht oder hin- und herbewegt werden. Sie können in
jedem Winkel wiederholbar positioniert werden. Die Positionierung arbeitet im 16 bit Modus extrem genau.
Das Gobo und die gewünschte Funktion (Positionierung oder kontinuierliche Drehung, mit oder ohne Hin- und
Herbewegung) werden mit dem Gobo- und Funktionskanal eingestellt, der auch Befehle für die kontinuierliche
G o b o r a d d r e h u n g e n t h ä l t . D i e G o b o p o s i t i o n u n d D r e h g e s c h w i n d i g k e i t w e r d e n m i t d e m
Position-/Geschwindigkeitskanal eingestellt. Im 16 bit Modus wird die Feinpositionierung mit einem weiteren
Steuerkanal vorgenommen.

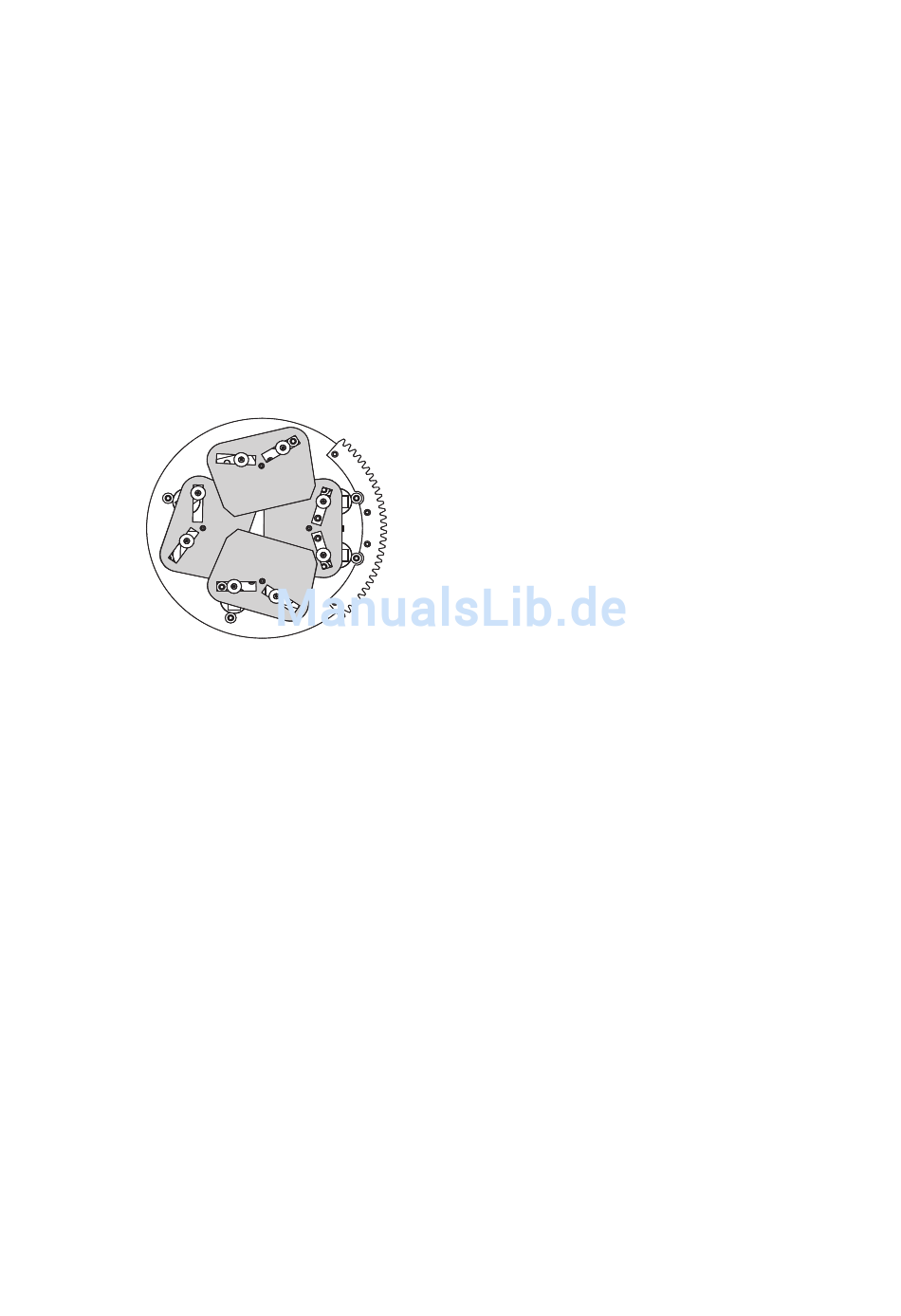

Gobo-Animation-System
Das Gobo-Animation-System dient zum erzeugen theatralischer Effekte wie Flammen, Wolken und Wasser. Der MAC
2000 Performance wird mit 5 austauschbaren Animation-Rädern geliefert, die magnetisch auf der Motorachse
20
MAC 2000 Performance
