3 Unter Bezug auf Bild 5: Lösen Sie die Haltefeder am linken
Sockel und kippen Sie das Leuchtmittel nach vorne. Ziehen
Sie das andere Ende aus dem Sockel.
4 Unter Bezug auf Bild 6: Schieben Sie einen Anschluss des
L e u c h t m i t t e l s i n d e n r e c h t e n S o cke l , w o b e i d e r
Evakuierungs- Nippel des Kolbens nach hinten zeigen
muss. Lösen Sie die Haltefeder am linken Sockel und
drücken Sie das andere Ende des Leuchtmittels in den
Sockel.
5 Heben Sie das Lampenmodul an, bis sich der Quarzkolben
in der Mitte des Reflektors befindet. Schieben Sie das
Modul vollständig ein. Achten Sie dabei auf Freigängigkeit
des Leuchtmittels. Verriegeln Sie die 4 Schnellverschluss-
Schrauben.
6 Setzen Sie nach der Installation eines neuen Leuchtmittels
die Zähler für Lampenzündung und Betriebsstunden des
Leuchtmittels zurück (Siehe "Betriebsstunden" auf
Seite 17.).
Just ag e des Leuchtmittels
1 Schalten Sie den MAC 2000 Performance an und warten
Sie, bis der Reset beendet ist. Zünden Sie die Lampe mit
Hilfe eines Controllers oder des Gerätemenüs und
projizieren Sie einen weißen, offenen Lichtstrahl auf eine
ebene Oberfläche.
2 Zentrieren Sie den hellsten Punkt der Abbildung mit Hilfe
der oberen Inbusschraube an der Rückseite des Kopfes.
3 Reduzieren Sie einen zu starken hot spot, indem Sie die
untere Inbusschraube gegen den Uhrzeigersinn verdrehen,
bis die Helligkeitsverteilung gleichmäßig erscheint. Wenn
der Lichtstrahl im Außenbereich heller als im Zentrum ist,
oder die Lichtleistung zu gering erscheint, drehen Sie die
Inbusschraube im Uhrzeigersinn, bis die Helligkeit zunimmt
und die Helligkeitsverteilung gleichmäßig ist.
4 Wiederholen Sie Schritt 2.
10
MAC 2000 Performance

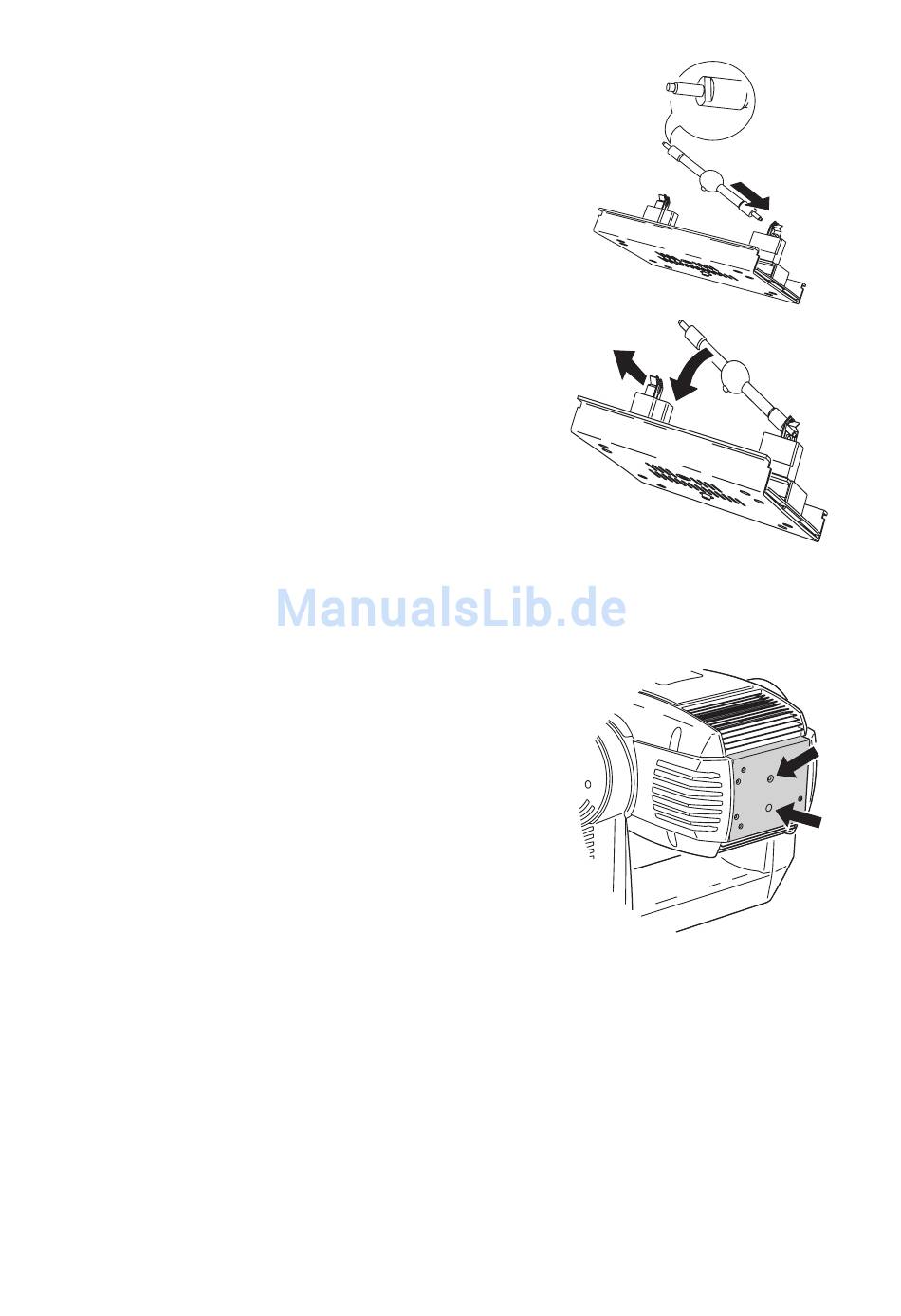

Bild 6: Einbau des Leuchtmittels
Bild 7: Justage des Leuchtmittels
